三菱各型电梯维修调试资料

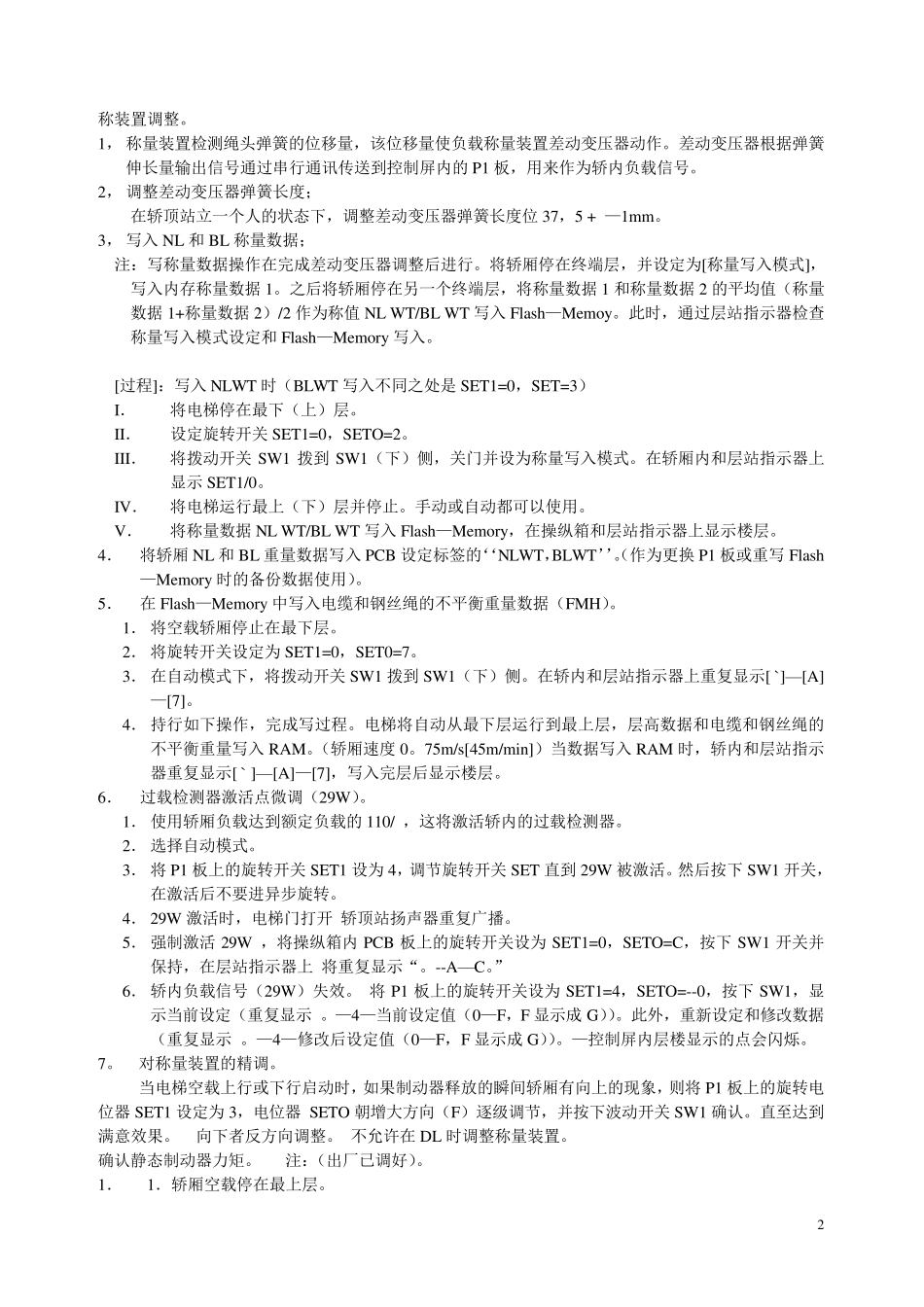

1 三菱电梯 NEXWAY—S 学习；慢速 1， 手动运行轿厢至底层区，设定P1 板上的旋转开关SET1=0，SET0=7，按下SW1 至少0。25 秒放开，轿厢内显示器重复显示 、--A--7。 2， 从底层开始慢速连续向上运行轿厢，直到UL 动作，电梯停止，在电梯停止在顶层后， 由重复显示 、--A –7 转到显示楼层。 如果电梯运行顶层之前停止，重复步骤1，2。 学习；运行进行磁极学习 NLU。 1， 使电梯空载NL，并停在低层，将自动/手动设到‘自动’位置。 2， 设置控制拒内的P1 板上的旋转开关SET1=0，SETO=7，按下SW1-- 、--A—D 在轿厢和层站显示器上重复显示。 3， 高速运行轿厢至顶层，可以进行磁力学习，当显示楼层时学习结素。 故障壮态确认 把 MON0 开关设置 0 位置，显示故障。 0，无故障 没有下述代码 1—F 的相关错误。 1， 异常低速检测。 2， 超高速检测。 3， 反方向检测。 4， 电动机失速检测。 5， 过电流检测。 6， 过电压检测。 7， 底电压检测。 8， 井 L8 OFF 故障。 9， 井 5 OFF 故障。 A，制动器触点的ON 故障或 OFF 故障。 B，向轿厢的串行通讯出错。 C，向层站的串行通讯出错。 D，系统出错。 E，不能在启动。 驱动原因。 F，不能在启动。 控制原因。 图 2KCD—91X P1 板概图 印板型号 发光管 功能状态 电容板 DCV 当回路电解电容正常放电时点亮。 M1 板 PWD 当应急电池供电时点亮。 P1 板 41D DZ 60 CWDT MWDT SWDT MNT 当厅轿门连锁开关接同时点亮。 当轿厢运行到平层区域时点亮。 当轿厢运行于自动方式时点亮。 当 CC—CPU 正常工作时点亮。 当 MCP 处理器工作正常时点亮。 当 SLC 电路工作正常时点亮。 当 R / M / FWR 波动开关处于中间或向下位置时点亮。 2 称装置调整。 1， 称量装置检测绳头弹簧的位移量，该位移量使负载称量装置差动变压器动作。差动变压器根据弹簧伸长量输出信号通过串行通讯传送到控制屏内的P1 板，用来作为轿内负载信号。 2， 调整差动变压器弹簧长度； 在轿顶站立一个人的状态下，调整差动变压器弹簧长度位37，5 + —1mm。 3， 写入 NL 和 BL 称量数据； 注：写称量数据操作在完成差动变压器调整后进行。将轿厢停在终端层，并设定为[称量写入模式]，写入内存称量数据1。之后将轿厢停在另一个终端层，将称量数据1 和称量数据2 的平均值（称量数据1+称量数据2）/2 作为称值 ...
