三菱数控RS232通讯与GXDeveloper连接

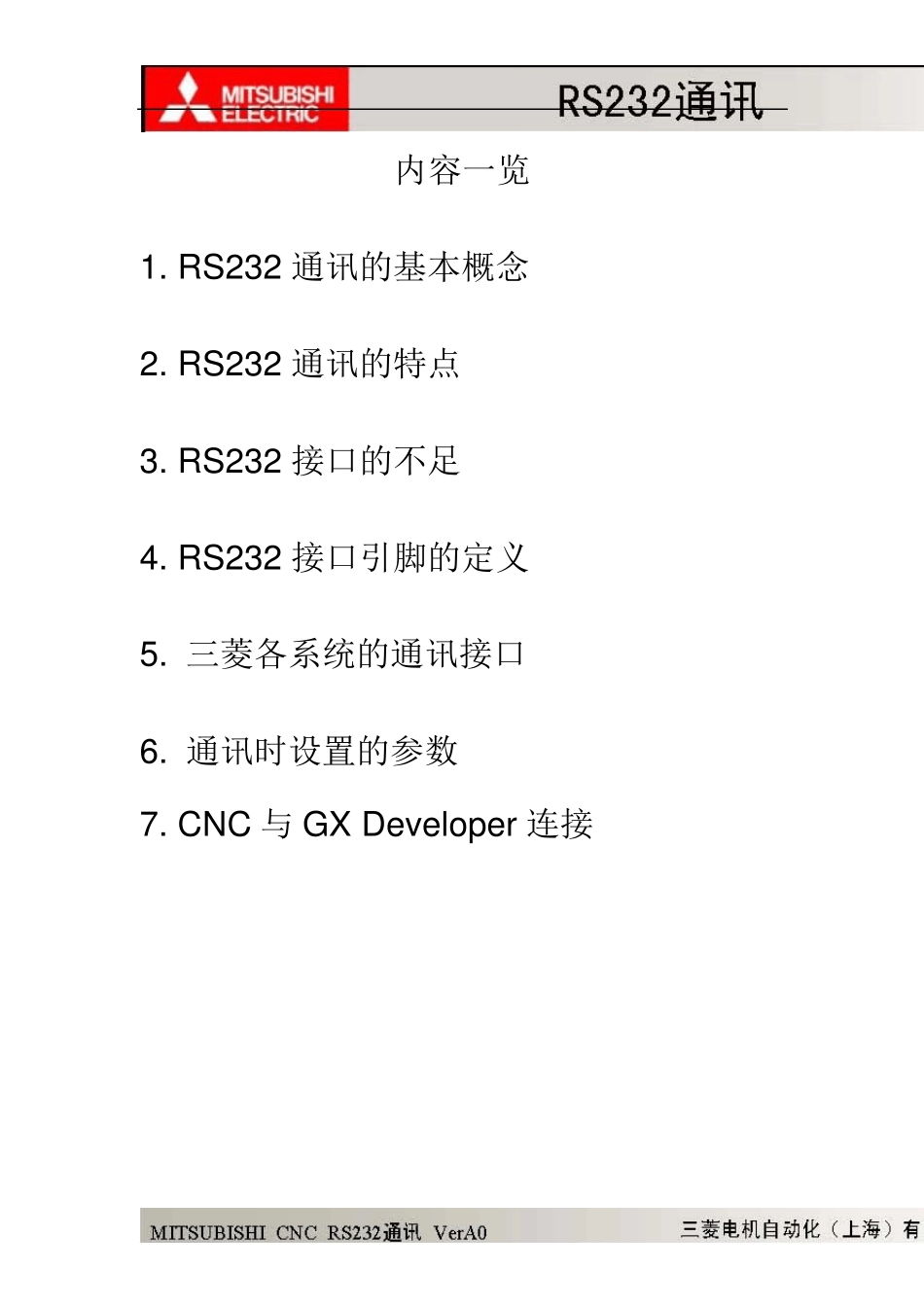

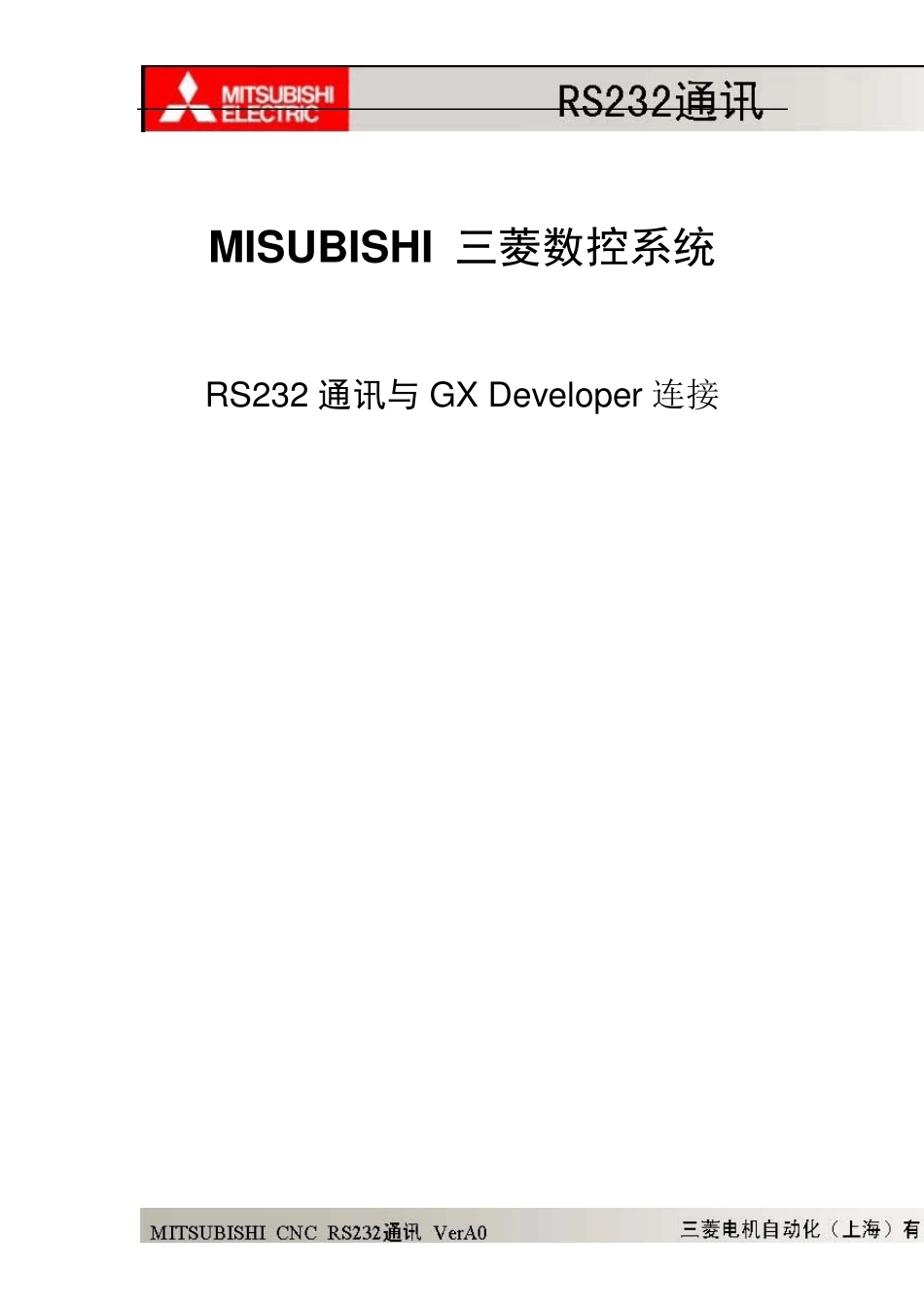

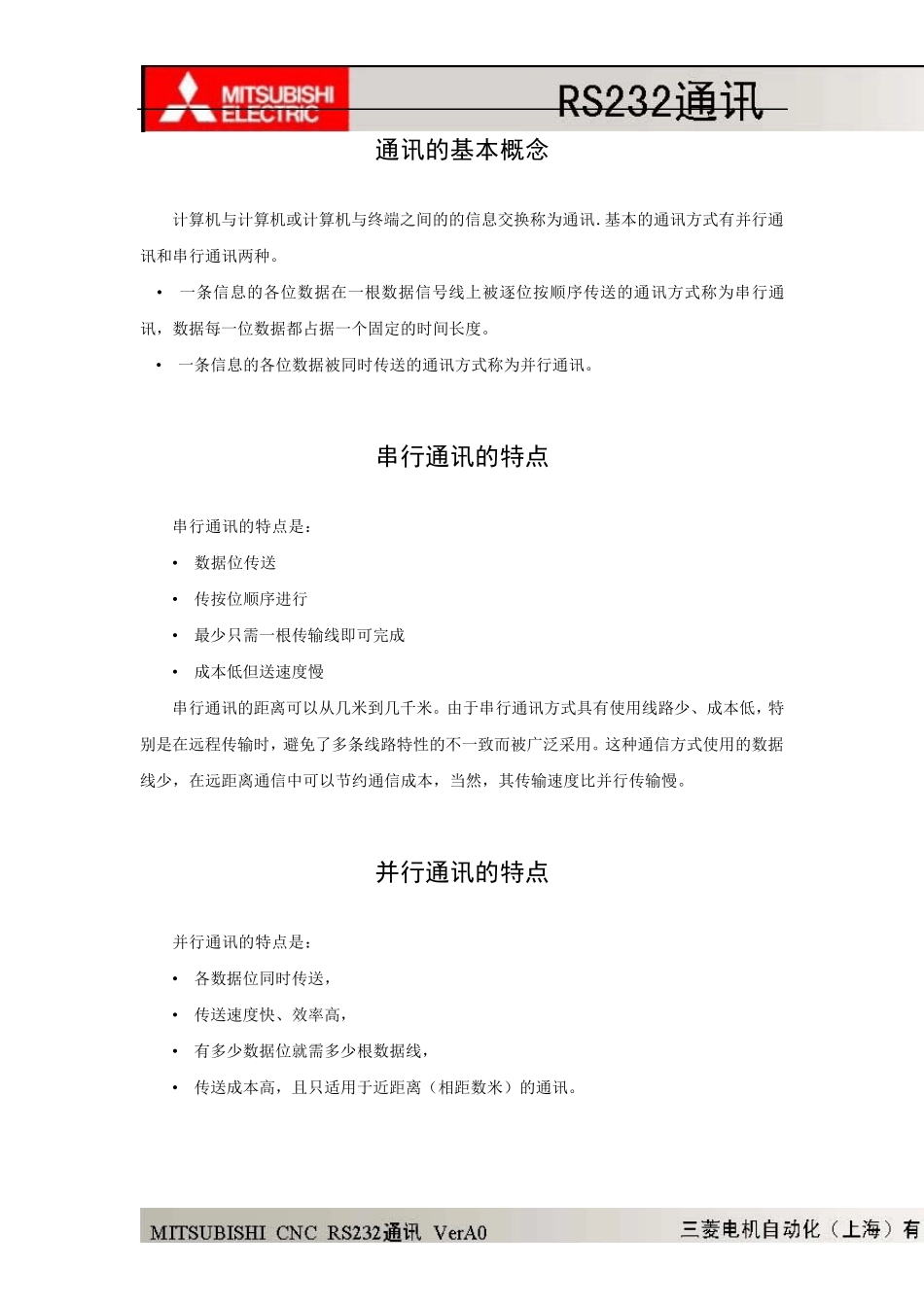

MISUBISHI 三菱数控系统 RS232 通讯与 GX Dev eloper 连接 内容一览 1. RS232 通讯的基本概念 2. RS232 通讯的特点 3. RS232 接口的不足 4. RS232 接口引脚的定义 5. 三菱各系统的通讯接口 6. 通讯时设置的参数 7. CNC 与 GX Dev eloper 连接 通讯的基本概念 计算机与计算机或计算机与终端之间的的信息交换称为通讯．基本的通讯方式有并行通讯和串行通讯两种。 • 一条信息的各位数据在一根数据信号线上被逐位按顺序传送的通讯方式称为串行通讯，数据每一位数据都占据一个固定的时间长度。 • 一条信息的各位数据被同时传送的通讯方式称为并行通讯。 串行通讯的特点 串行通讯的特点是： • 数据位传送 • 传按位顺序进行 • 最少只需一根传输线即可完成 • 成本低但送速度慢 串行通讯的距离可以从几米到几千米。由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性的不一致而被广泛采用。这种通信方式使用的数据线少，在远距离通信中可以节约通信成本，当然，其传输速度比并行传输慢。 并行通讯的特点 并行通讯的特点是： • 各数据位同时传送， • 传送速度快、效率高， • 有多少数据位就需多少根数据线， • 传送成本高，且只适用于近距离（相距数米）的通讯。 RS232 串行通讯 在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。 RS232-C 接口（又称EIA RS-232-C）是目前最常用的一种串行通讯接口。它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准 ”。该标准规定采用一个25 个脚的DB25 连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的电平加以规定。 RS232-C 是美国电子工业协会EIA（Electronic Industry Association）制定的一种串行物理接口标准。RS 是英文“推荐标准”的缩写，232 为标识号，C 表示修改次数。RS232-C总线标准设有 25 条信号线，包括一个主通道和一个辅助通道。在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。 RS232-C 标准规定的数据传输速率为每秒 50、75、100、150、300、600、1200、2400、4800、9600、19200 波特...
