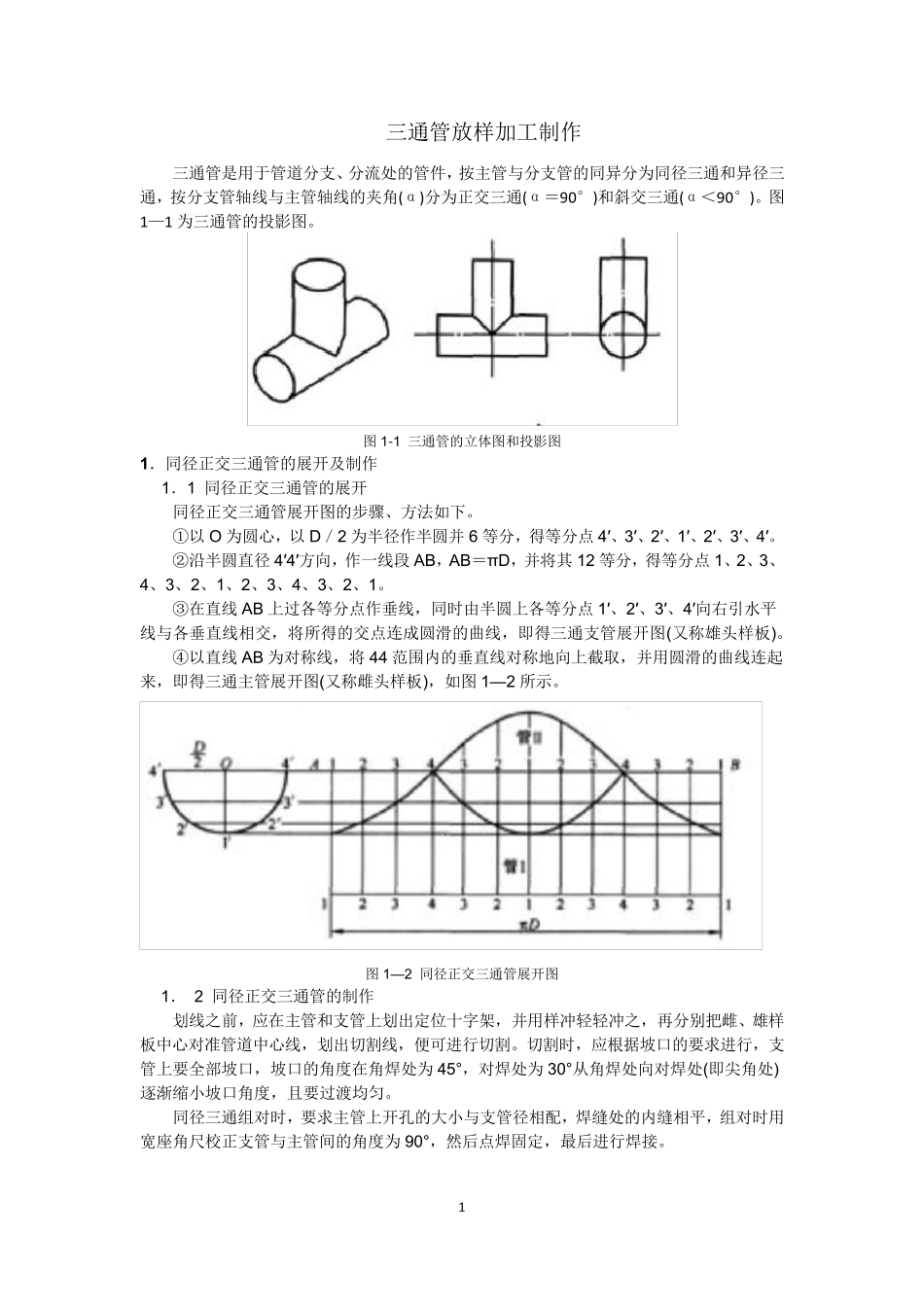

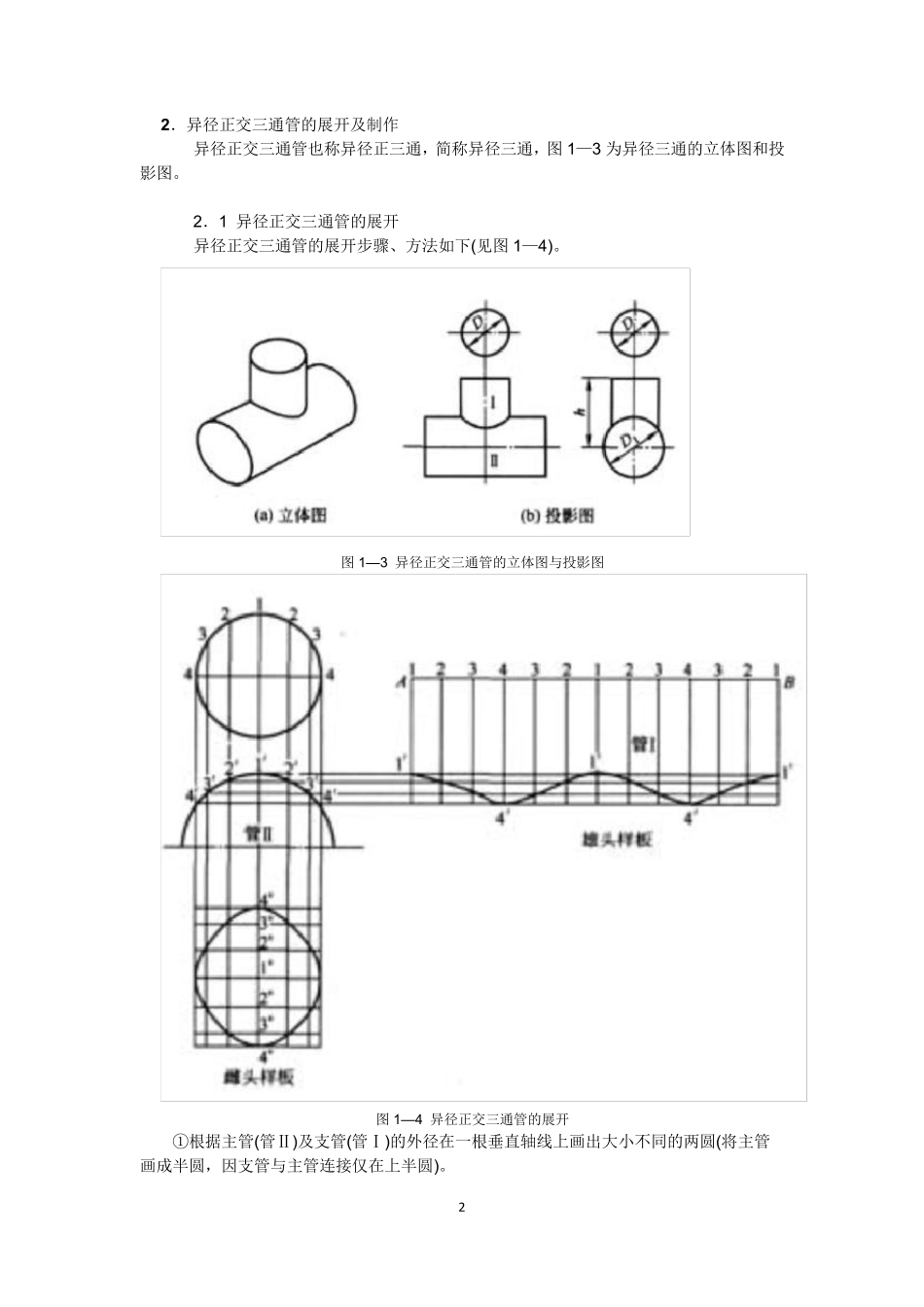

1 三通管放样加工制作 三通管是用于管道分支、分流处的管件，按主管与分支管的同异分为同径三通和异径三通，按分支管轴线与主管轴线的夹角(α)分为正交三通(α＝90°)和斜交三通(α＜90°)。图1—1 为三通管的投影图。 图 1-1 三通管的立体图和投影图 1．同径正交三通管的展开及制作 1．1 同径正交三通管的展开 同径正交三通管展开图的步骤、方法如下。 ①以 O 为圆心，以 D／2 为半径作半圆并 6 等分，得等分点 4′、3′、2′、1′、2′、3′、4′。 ②沿半圆直径4′4′方向，作一线段 AB，AB＝πD，并将其 12 等分，得等分点 1、2、3、4、3、2、1、2、3、4、3、2、1。 ③在直线AB 上过各等分点作垂线，同时由半圆上各等分点 1′、2′、3′、4′向右引水平线与各垂直线相交，将所得的交点连成圆滑的曲线，即得三通支管展开图(又称雄头样板)。 ④以直线AB 为对称线，将 44 范围内的垂直线对称地向上截取，并用圆滑的曲线连起来，即得三通主管展开图(又称雌头样板)，如图 1—2 所示。 图 1—2 同径正交三通管展开图 1． 2 同径正交三通管的制作 划线之前，应在主管和支管上划出定位十字架，并用样冲轻轻冲之，再分别把雌、雄样板中心对准管道中心线，划出切割线，便可进行切割。切割时，应根据坡口的要求进行，支管上要全部坡口，坡口的角度在角焊处为45°，对焊处为30°从角焊处向对焊处(即尖角处)逐渐缩小坡口角度，且要过渡均匀。 同径三通组对时，要求主管上开孔的大小与支管径相配，焊缝处的内缝相平，组对时用宽座 角尺 校 正支管与主管间 的角度为90°，然 后 点焊固 定，最 后 进行焊接 。 2 2．异径正交三通管的展开及制作 异径正交三通管也称异径正三通，简称异径三通，图1—3 为异径三通的立体图和投影图。 2．1 异径正交三通管的展开 异径正交三通管的展开步骤、方法如下(见图1—4)。 图1— 3 异径正交三通管的立体图与投影图 图1— 4 异径正交三通管的展开 ①根据主管(管Ⅱ)及支管(管Ⅰ)的外径在一根垂直轴线上画出大小不同的两圆(将主管画成半圆，因支管与主管连接仅在上半圆)。 3 ② 将 支 管 半 圆 6 等 分 ， 得 交 点 4、 3、 2、 1、 2、 3、 4， 再 从 各 等 分 点 作 支 管 轴 线 的 平行 线 ， 与 主 管 圆 弧 交 于 4′、 3′、 2′、 1′、 2′、 3′、 4′各 点 。 ③ 沿 直 管 直 径 44 ...
