上仪AIMI型电动门检修规程

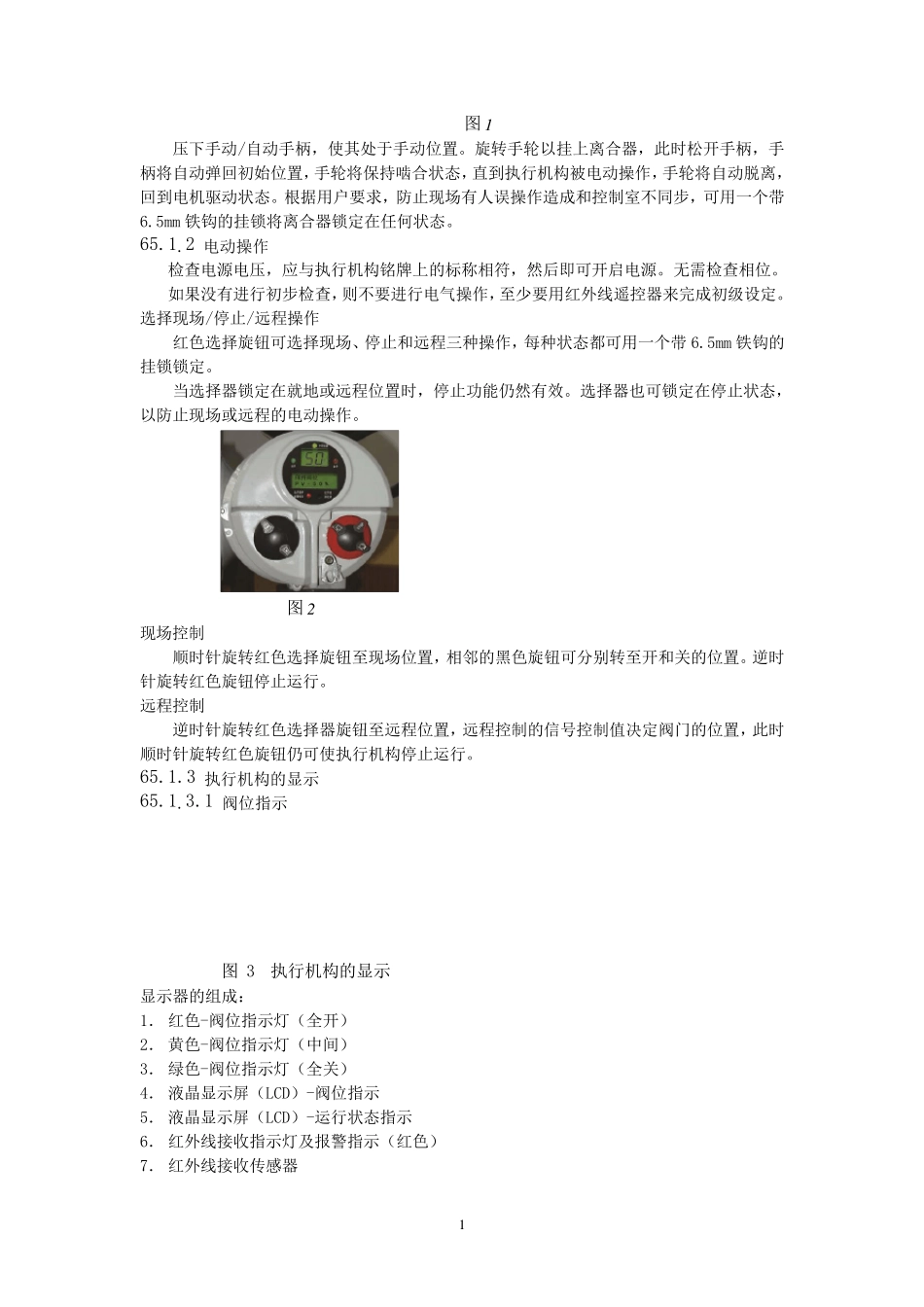

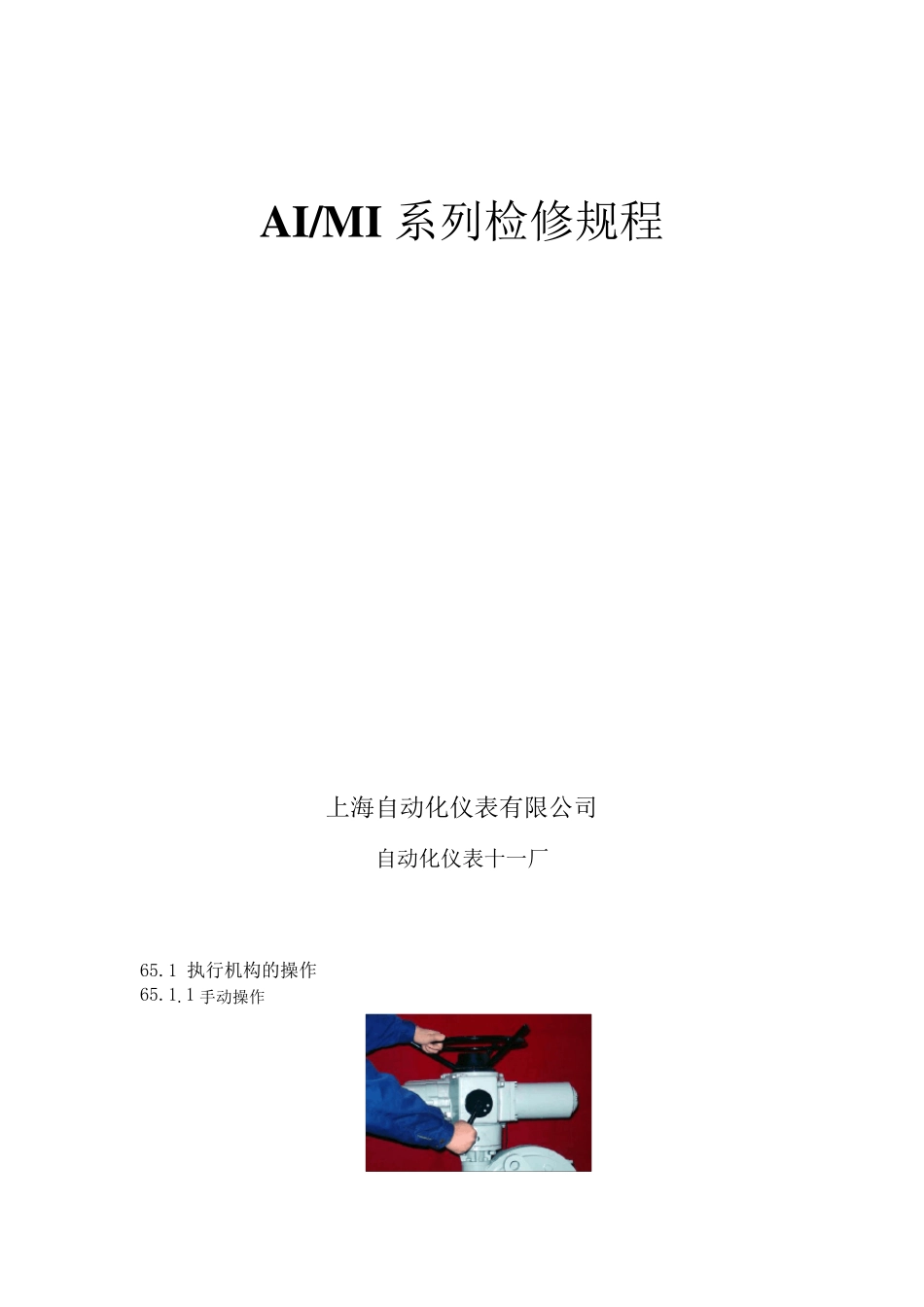

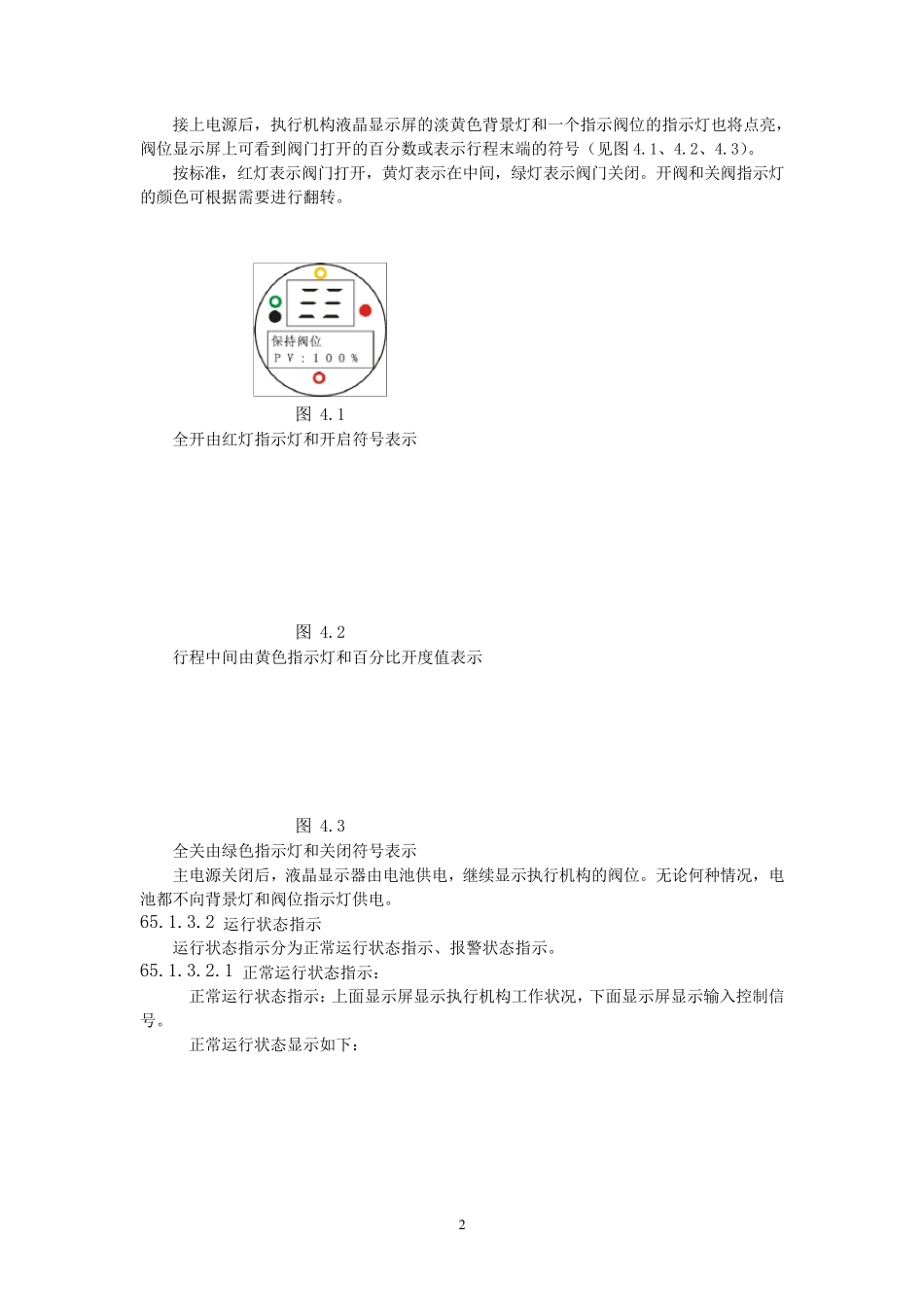

AI/M I 系列检修规程 上海自动化仪表有限公司 自动化仪表十一厂 65.1 执行机构的操作 65.1.1 手动操作 1 图1 压下手动/自动手柄，使其处于手动位置。旋转手轮以挂上离合器，此时松开手柄，手柄将自动弹回初始位置，手轮将保持啮合状态，直到执行机构被电动操作，手轮将自动脱离，回到电机驱动状态。根据用户要求，防止现场有人误操作造成和控制室不同步，可用一个带6.5mm 铁钩的挂锁将离合器锁定在任何状态。 65.1.2 电动操作 检查电源电压，应与执行机构铭牌上的标称相符，然后即可开启电源。无需检查相位。 如果没有进行初步检查，则不要进行电气操作，至少要用红外线遥控器来完成初级设定。 选择现场/停止/远程操作 红色选择旋钮可选择现场、停止和远程三种操作，每种状态都可用一个带6.5mm 铁钩的挂锁锁定。 当选择器锁定在就地或远程位置时，停止功能仍然有效。选择器也可锁定在停止状态，以防止现场或远程的电动操作。 图2 现场控制 顺时针旋转红色选择旋钮至现场位置，相邻的黑色旋钮可分别转至开和关的位置。逆时针旋转红色旋钮停止运行。 远程控制 逆时针旋转红色选择器旋钮至远程位置，远程控制的信号控制值决定阀门的位置，此时顺时针旋转红色旋钮仍可使执行机构停止运行。 65.1.3 执行机构的显示 65.1.3.1 阀位指示 图 3 执行机构的显示 显示器的组成： 1． 红色-阀位指示灯（ 全 开） 2． 黄 色-阀位指示灯（ 中 间 ） 3． 绿 色-阀位指示灯（ 全 关） 4． 液 晶 显示屏 （ LCD） -阀位指示 5． 液 晶 显示屏 （ LCD） -运行状态指示 6． 红外线接 收 指示灯及 报 警 指示（ 红色） 7． 红外线接 收 传 感 器 2 接上电源后，执行机构液晶显示屏的淡黄色背景灯和一个指示阀位的指示灯也将点亮，阀位显示屏上可看到阀门打开的百分数或表示行程末端的符号（见图4.1、4.2、4.3）。 按标准，红灯表示阀门打开，黄灯表示在中间，绿灯表示阀门关闭。开阀和关阀指示灯的颜色可根据需要进行翻转。 图 4.1 全开由红灯指示灯和开启符号表示 图 4.2 行程中间由黄色指示灯和百分比开度值表示 图 4.3 全关由绿色指示灯和关闭符号表示 主电源关闭后，液晶显示器由电池供电，继续显示执行机构的阀位。无论何种情况，电池都不向背景灯和阀位指示灯供电。 65.1.3.2 运行状态指示 运行状态指示分为正常运行状态指示、报警状态指示。 65.1.3.2.1 正常运行...
