无粘结预应力施工方案VIP专享

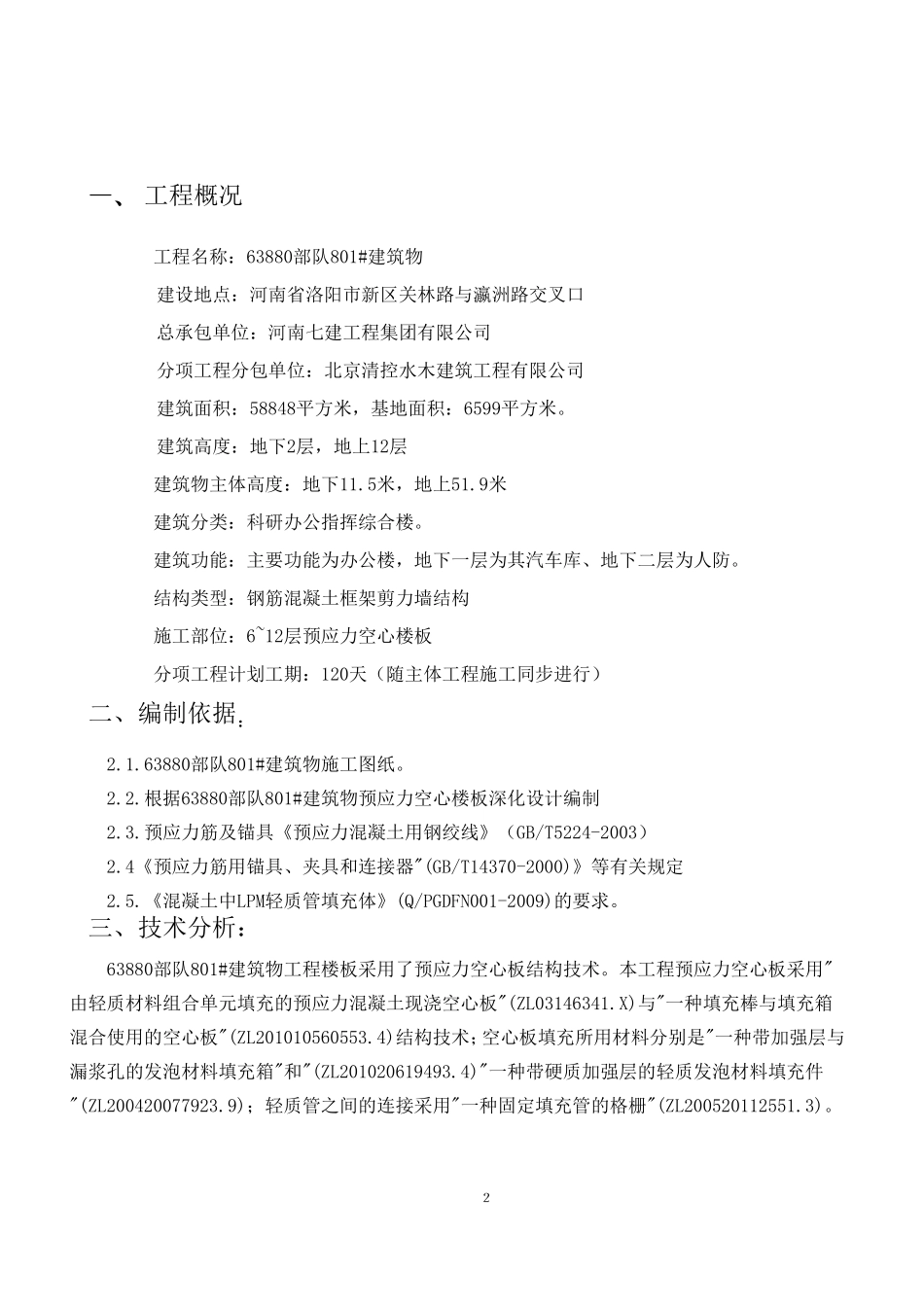

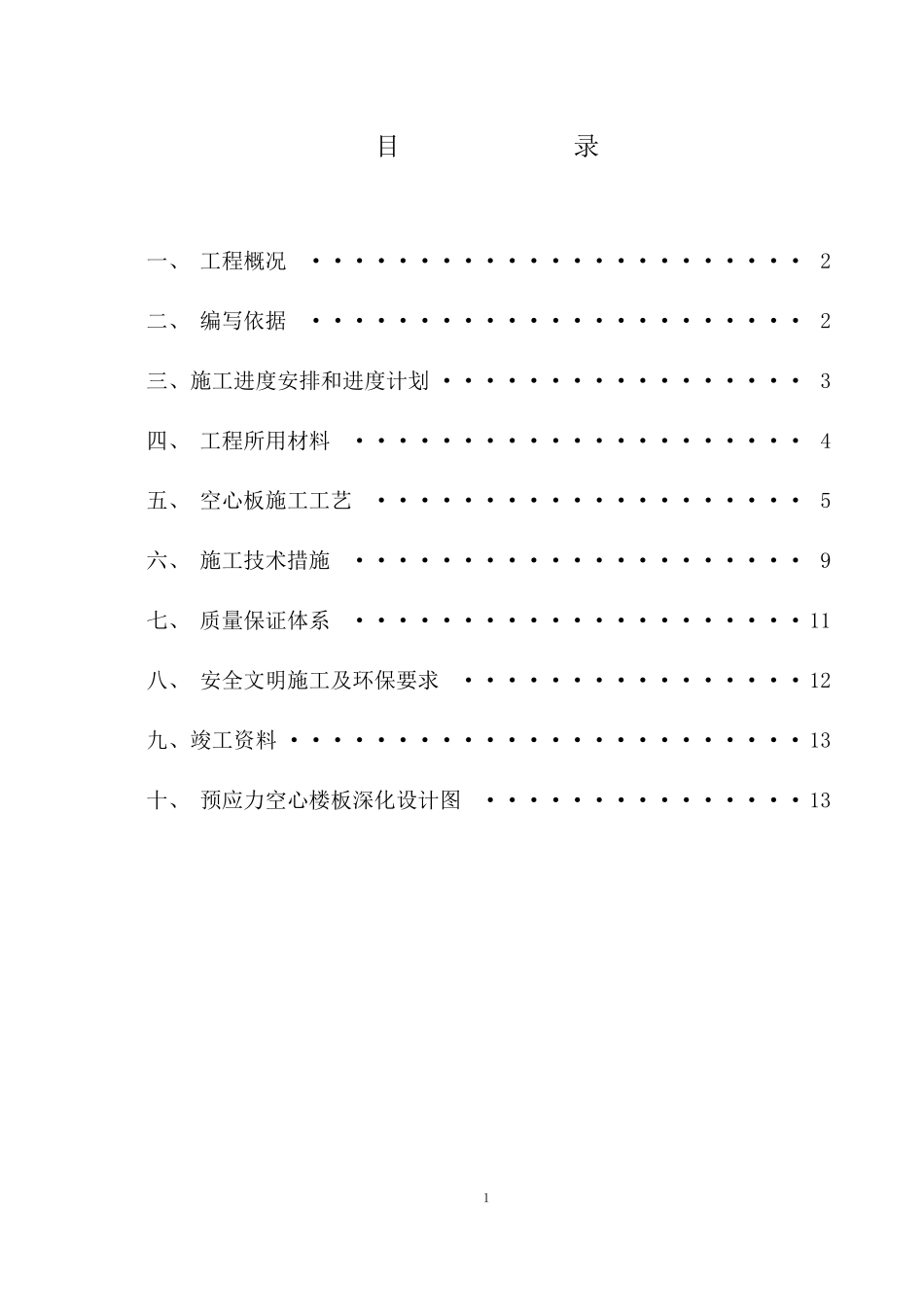

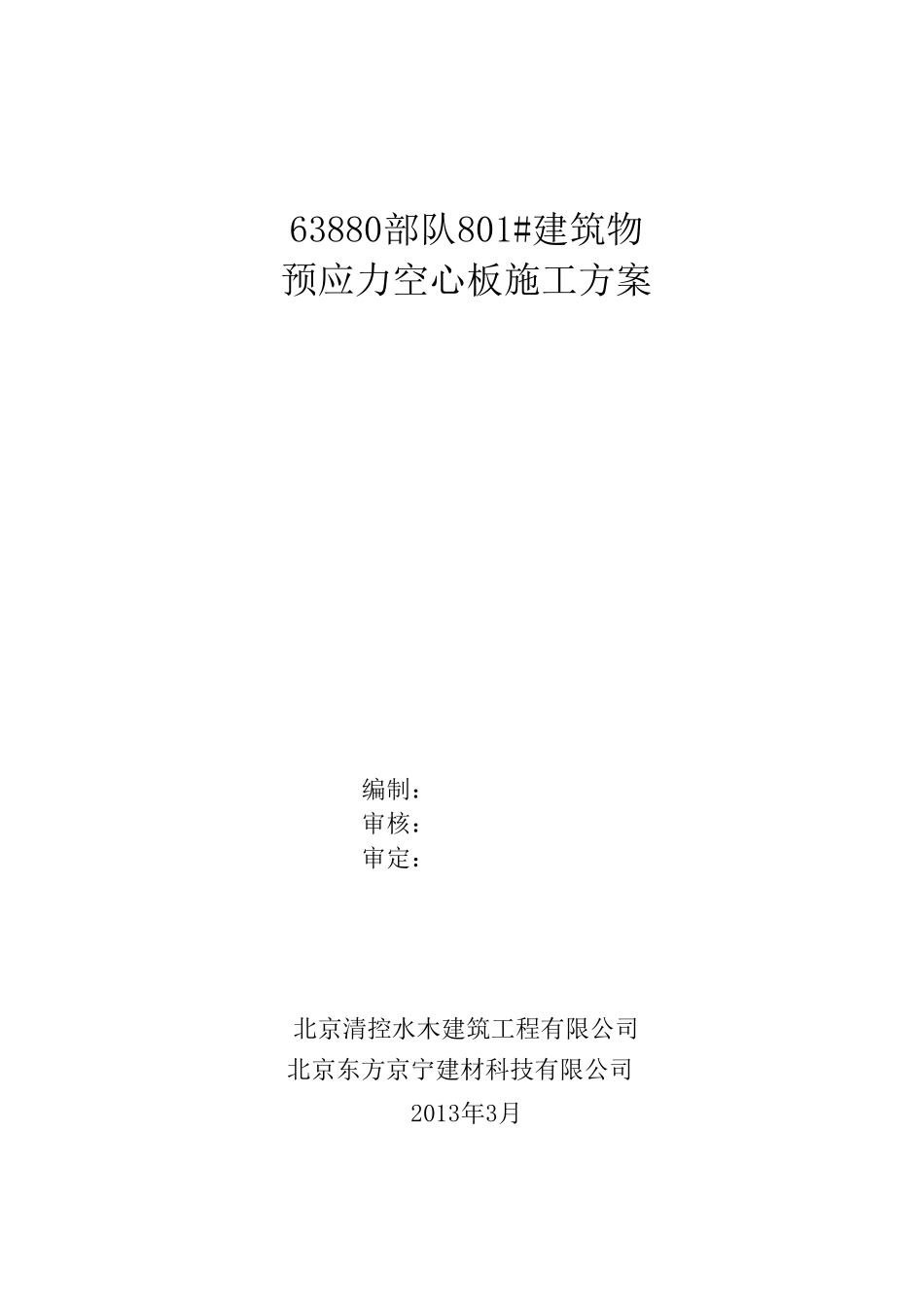

63880部队801#建筑物预应力空心板施工方案编制：审核：审定：北京清控水木建筑工程有限公司北京东方京宁建材科技有限公司2013年3月目录一、 工程概况······················· 2二、 编写依据·······················三、施工进度安排和进度计划 ·················四、 工程所用材料·····················五、 空心板施工工艺····················六、 施工技术措施·····················七、 质量保证体系·····················八、 安全文明施工及环保要求················九、竣工资料 ························十、 预应力空心楼板深化设计图···············１2345911121313一、 工程概况工程名称：63880部队801#建筑物建设地点：河南省洛阳市新区关林路与瀛洲路交叉口总承包单位：河南七建工程集团有限公司分项工程分包单位：北京清控水木建筑工程有限公司建筑面积：58848平方米，基地面积：6599平方米。建筑高度：地下2层，地上12层建筑物主体高度：地下11.5米，地上51.9米建筑分类：科研办公指挥综合楼。建筑功能：主要功能为办公楼，地下一层为其汽车库、地下二层为人防。结构类型：钢筋混凝土框架剪力墙结构施工部位：6~12层预应力空心楼板分项工程计划工期：120天（随主体工程施工同步进行）二、编制依据：2.1.63880部队801#建筑物施工图纸。2.2.根据63880部队801#建筑物预应力空心楼板深化设计编制2.3.预应力筋及锚具《预应力混凝土用钢绞线》（GB/T5224-2003）2.4《预应力筋用锚具、夹具和连接器"(GB/T14370-2000)》等有关规定 2.5.《混凝土中LPM轻质管填充体》(Q/PGDFN001-2009)的要求。三、技术分析：63880部队801#建筑物工程楼板采用了预应力空心板结构技术。本工程预应力空心板采用"由轻质材料组合单元填充的预应力混凝土现浇空心板"(ZL03146341.X)与"一种填充棒与填充箱混合使用的空心板"(ZL201010560553.4)结构技术；空心板填充所用材料分别是"一种带加强层与漏浆孔的发泡材料填充箱"和"(ZL201020619493.4)"一种带硬质加强层的轻质发泡材料填充件"(ZL200420077923.9)；轻质管之间的连接采用"一种固定填充管的格栅"(ZL200520112551.3)。２本工程采用了无粘结预应力的结构形式，主受力方向（短跨方向）...
