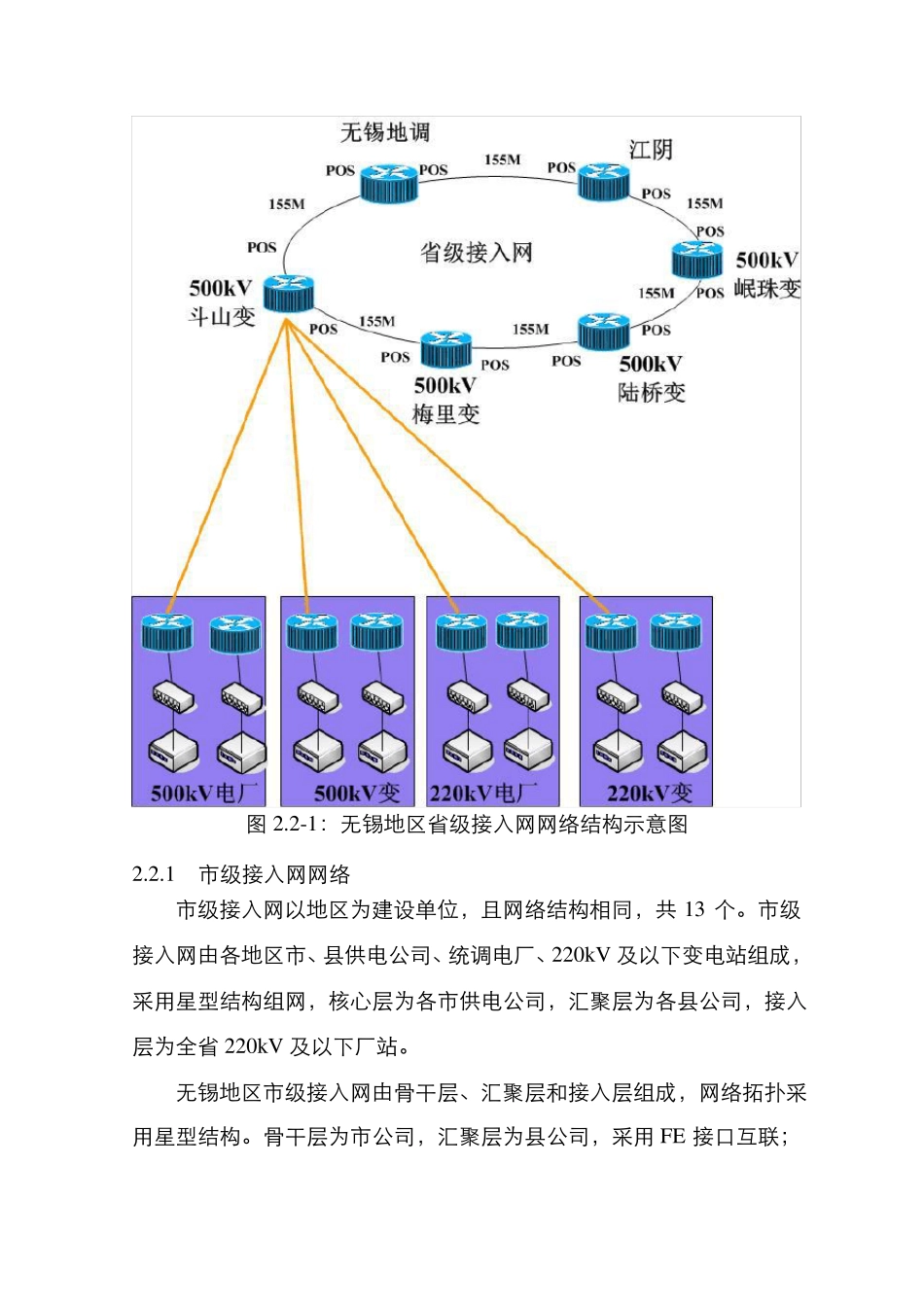

图 2.2-1：无锡地区省级接入网网络结构示意图2.2.1市级接入网网络市级接入网以地区为建设单位，且网络结构相同，共 13 个。市级接入网由各地区市、县供电公司、统调电厂、220kV 及以下变电站组成，采用星型结构组网，核心层为各市供电公司，汇聚层为各县公司，接入层为全省 220kV 及以下厂站。无锡地区市级接入网由骨干层、汇聚层和接入层组成，网络拓扑采用星型结构。骨干层为市公司，汇聚层为县公司，采用 FE 接口互联；接入层为 220kV 及以下厂站，其中，市、县 220kV 变电站采用单路 E1接口分别上联至地调骨干路由器和县调汇聚路由器；市、县 110kV、35kV变电站采用单路 E1 接口分别上联至市、县汇接路由器，市、县 2 台路由器采用背靠背方式互联。无锡地区市级接入网，通过《无锡地区调度数据网第二汇聚点改造工程》，网络结构调整为具有双核心节点的星型网络结构，实现部分110kV、35kV 变电站双路由上联。市级接入网网络结构示意详见图 2.2-2。图 2.2-2：无锡市级接入网网络结构示意图无锡地区调度数据网网络结构示意详见图 2.2-3。无锡地区江苏电力调度数据网第二汇聚点自动化部分改造工程初步设计说明书图 2.2-3：无锡地区调度数据网网络结构示意图131.1 现有调度数据网存在问题江苏公司是国网公司“五大”体系建设试点单位，江苏电网“大运行”体系建设已完成，江苏各地区范围内 220kV、110kV 变电站监控业务集中到地调，实现地调层面的“调控合一”。为适应“大运行”调度业务调整要求，徐州地区完成了地县一体化调度自动化系统建设工作，并同步建设了地调备用子系统。地县一体化系统建成后，变电站调度监控信息传输方式全面向网络化转变，对调度数据网络可靠性要求不断提高。无锡地区部分 110kV 及以下变电站采用单线路方式接入市级接入网市（县）汇聚路由器，任何一台路由器或线路出现故障，整个市（县）区域的所有 110kV、35kV 变电站实时业务传输将全部中断，运行可靠性较低，不能满足业务不断发展及备用调度体系建设要求，无法较好地适应“大运行”地县一体化调度自动化系统运行需要。目前，无锡地区部分 110kV 及以下变电站未实施 MPLS VPN 技术，110kV、35kV 变电站在接入骨干网时划入实时 VPN 内，不能满足变电站调度数据网络业务的发展要求。为提高调度数据网运行可靠性，满足电网调控业务不断发展的要求，需对无锡地区部分 110kV 及以下变电站调度数据网第二汇聚点接入设备进行改造。...
