日立自动扶梯调试手册

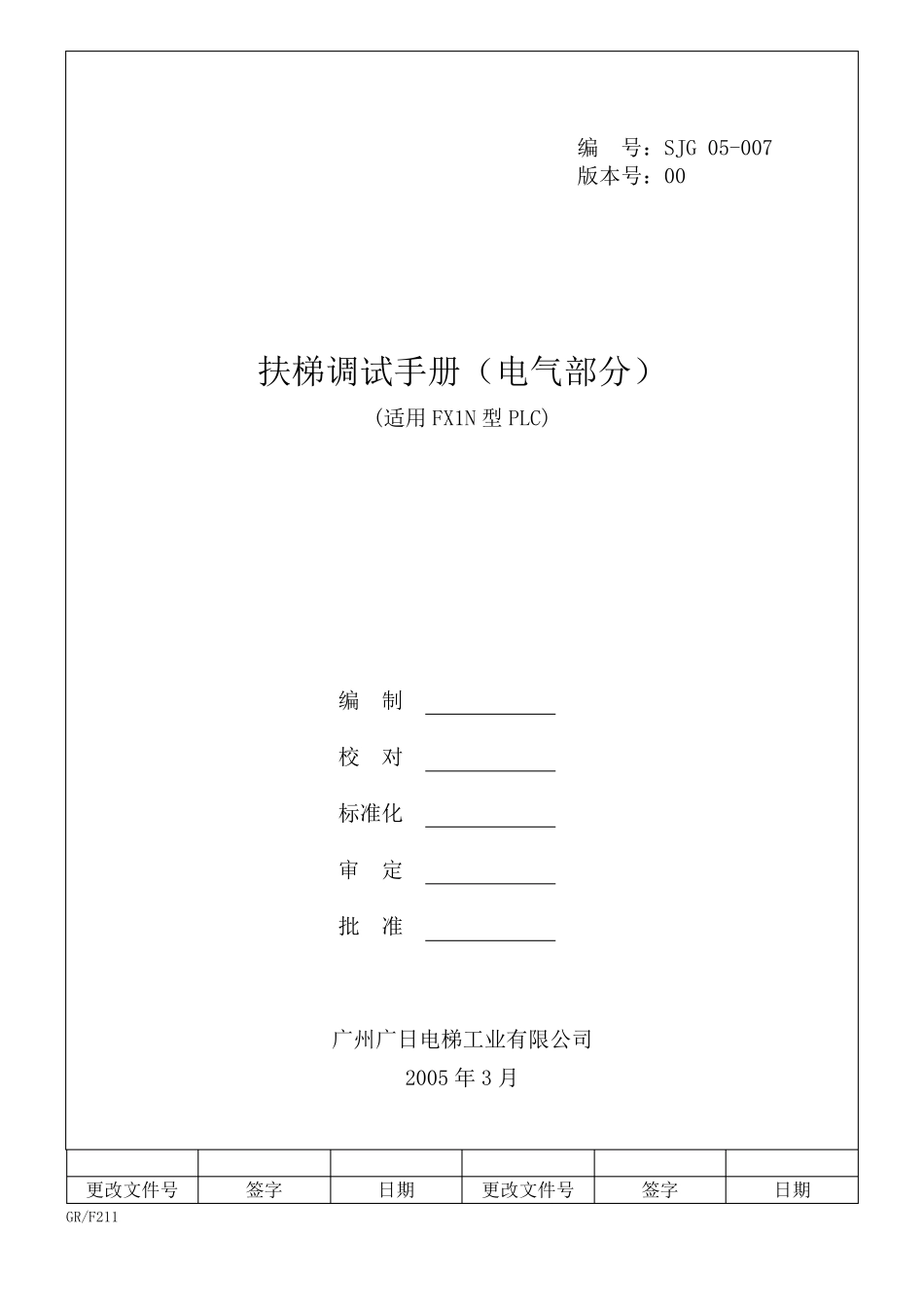

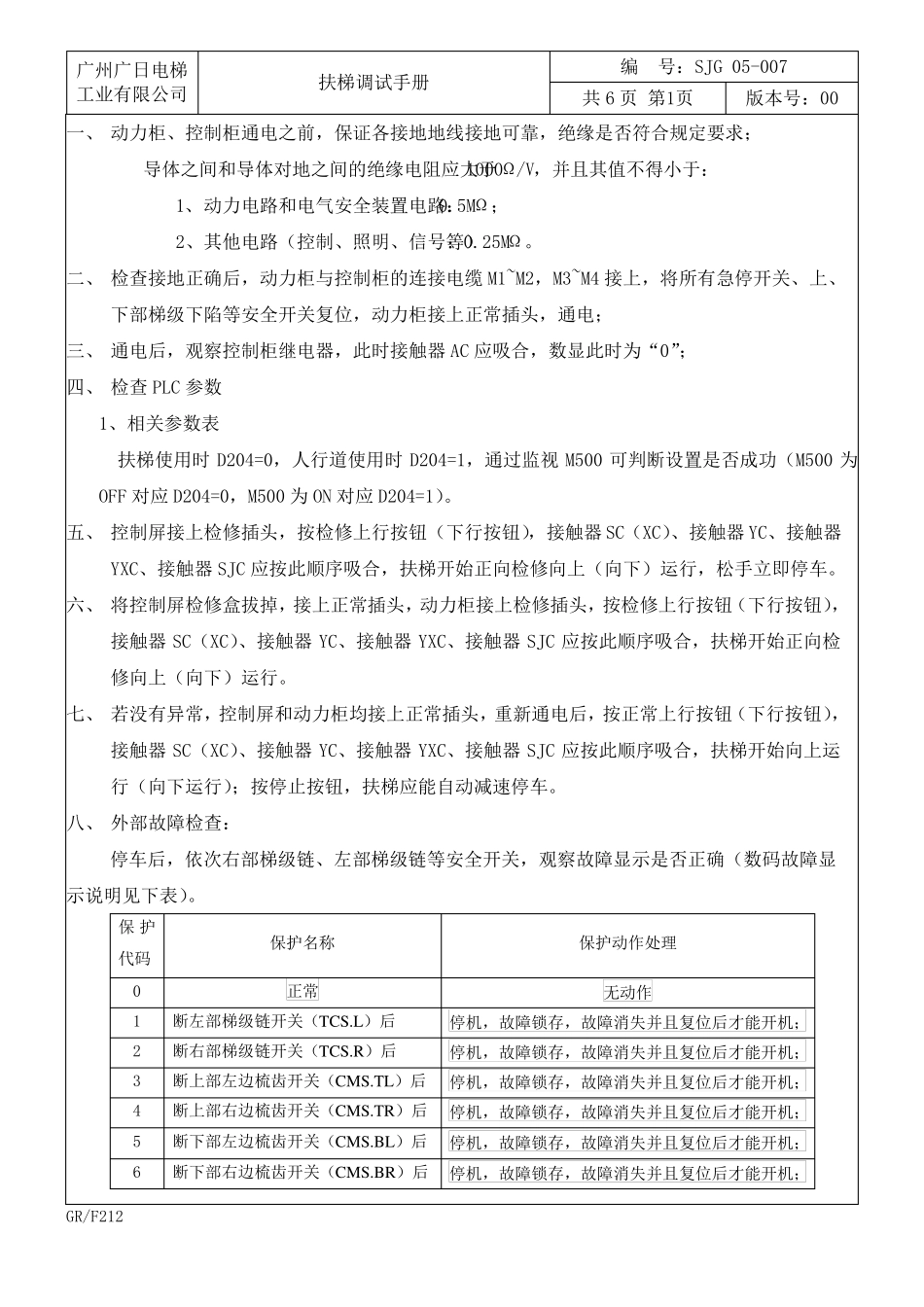

编号：SJG 05-007版本号：00扶梯调试手册（电气部分）(适用 FX1N 型 PLC)编制校对标准化审定批准广州广日电梯工业有限公司2005 年 3 月更改文件号GR/F211签字日期更改文件号签字日期广州广日电梯工业有限公司扶梯调试手册编号：SJG 05-007共 6 页 第1页版本号：00一、 动力柜、控制柜通电之前，保证各接地地线接地可靠，绝缘是否符合规定要求；导体之间和导体对地之间的绝缘电阻应大于1000Ω/V，并且其值不得小于：1、动力电路和电气安全装置电路：0.5MΩ；2、其他电路（控制、照明、信号等）：0.25MΩ。二、 检查接地正确后，动力柜与控制柜的连接电缆 M1~M2，M3~M4 接上，将所有急停开关、上、下部梯级下陷等安全开关复位，动力柜接上正常插头，通电；三、 通电后，观察控制柜继电器，此时接触器 AC 应吸合，数显此时为“0”；四、 检查 PLC 参数1、相关参数表扶梯使用时 D204=0，人行道使用时 D204=1，通过监视 M500 可判断设置是否成功（M500 为OFF 对应 D204=0，M500 为 ON 对应 D204=1）。五、 控制屏接上检修插头，按检修上行按钮（下行按钮），接触器 SC（XC）、接触器 YC、接触器YXC、接触器 SJC 应按此顺序吸合，扶梯开始正向检修向上（向下）运行，松手立即停车。六、 将控制屏检修盒拔掉，接上正常插头，动力柜接上检修插头，按检修上行按钮（下行按钮），接触器 SC（XC）、接触器 YC、接触器 YXC、接触器 SJC 应按此顺序吸合，扶梯开始正向检修向上（向下）运行。七、 若没有异常，控制屏和动力柜均接上正常插头，重新通电后，按正常上行按钮（下行按钮），接触器 SC（XC）、接触器 YC、接触器 YXC、接触器 SJC 应按此顺序吸合，扶梯开始向上运行（向下运行）；按停止按钮，扶梯应能自动减速停车。八、 外部故障检查：停车后，依次右部梯级链、左部梯级链等安全开关，观察故障显示是否正确（数码故障显示说明见下表）。保 护代码0123456GR/F212保护名称正常断左部梯级链开关（TCS.L）后断右部梯级链开关（TCS.R）后保护动作处理无动作停机，故障锁存，故障消失并且复位后才能开机；停机，故障锁存，故障消失并且复位后才能开机；断上部左边梳齿开关（CMS.TL）后停机，故障锁存，故障消失并且复位后才能开机；断上部右边梳齿开关（CMS.TR）后停机，故障锁存，故障消失并且复位后才能开机；断下部左边梳齿开关（CMS.BL）后停机，故障锁存，故障消失并且复位后才能开机；断下部右边...
