显示类EDID数据详解及EDID编辑工具

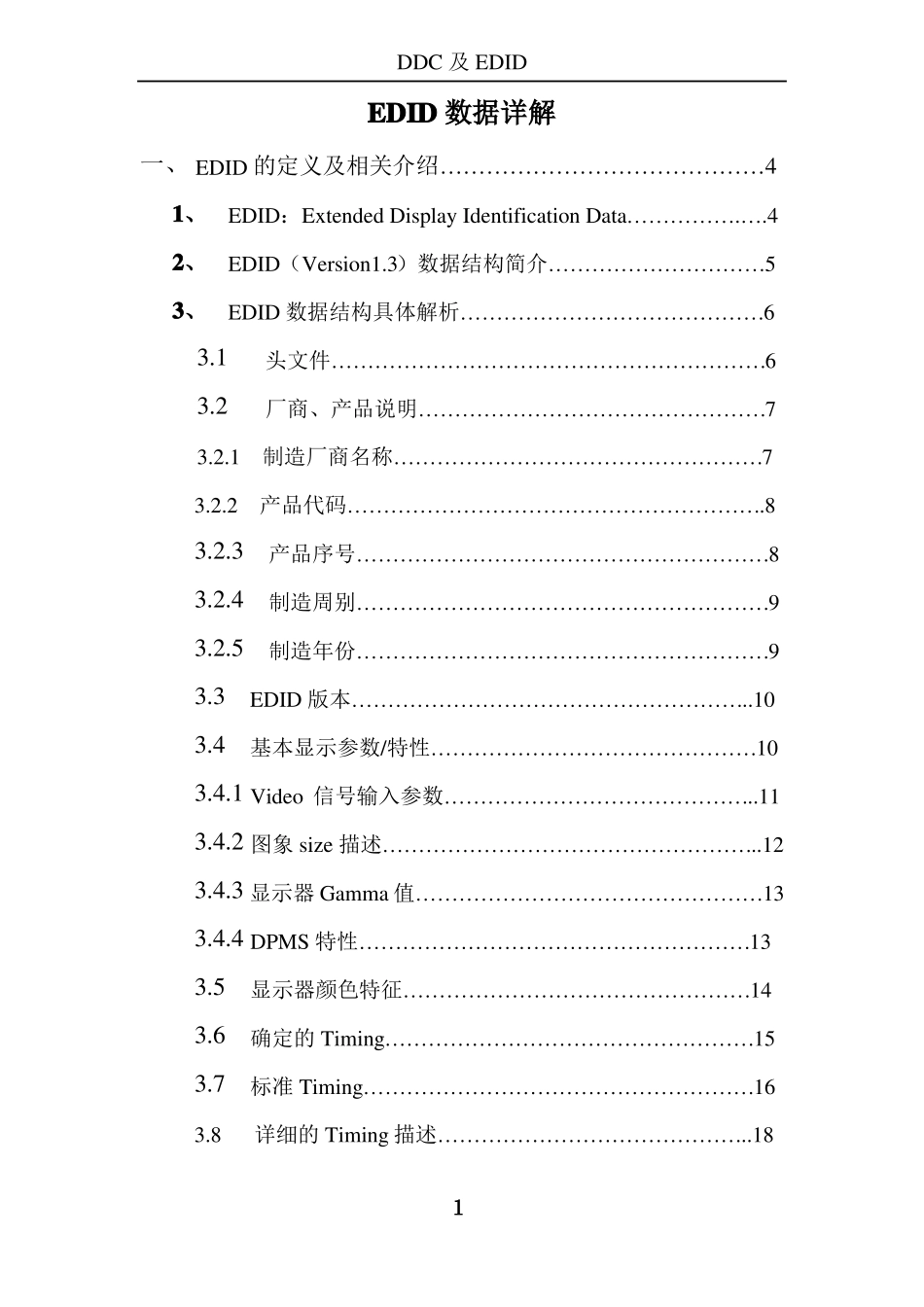

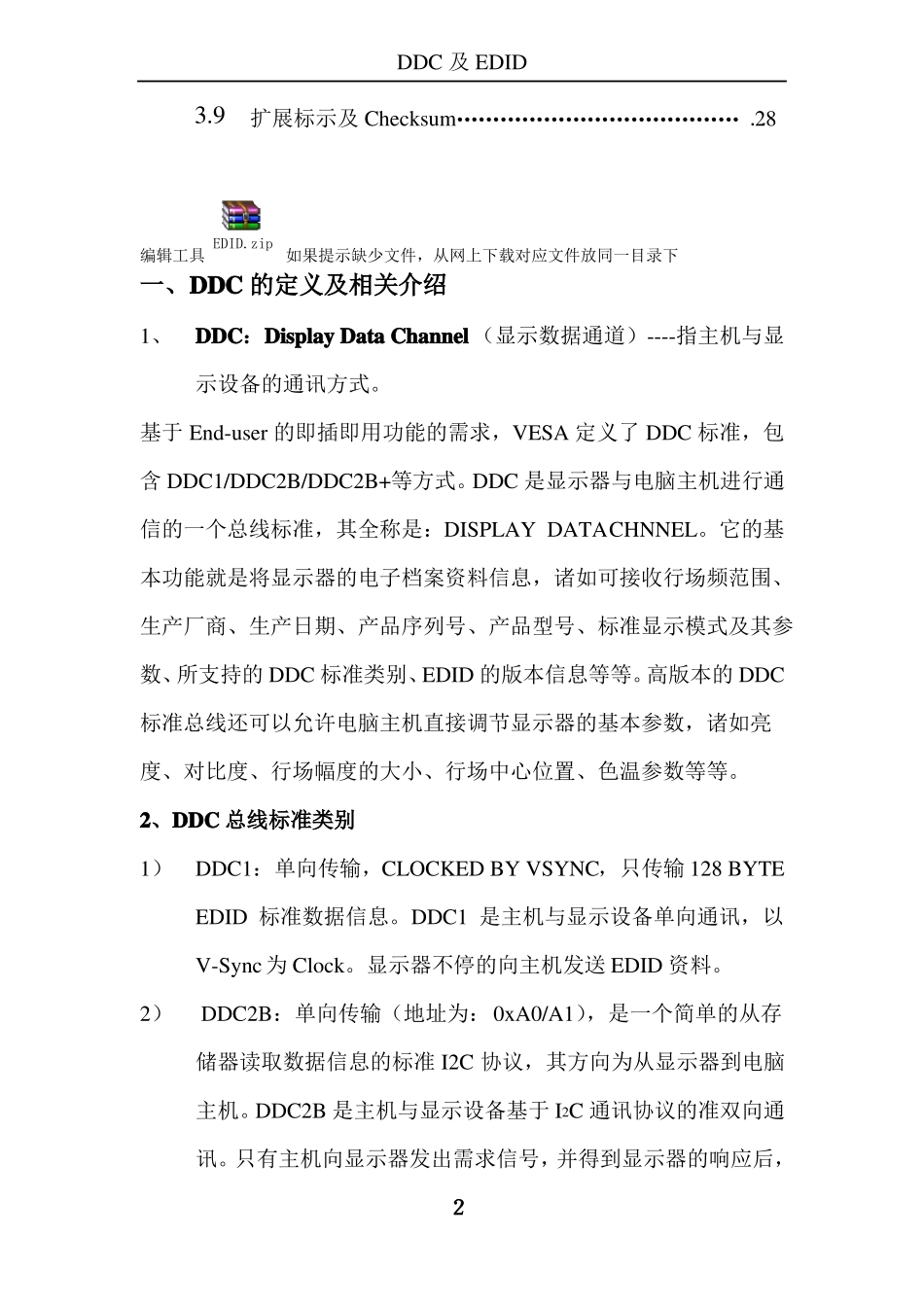

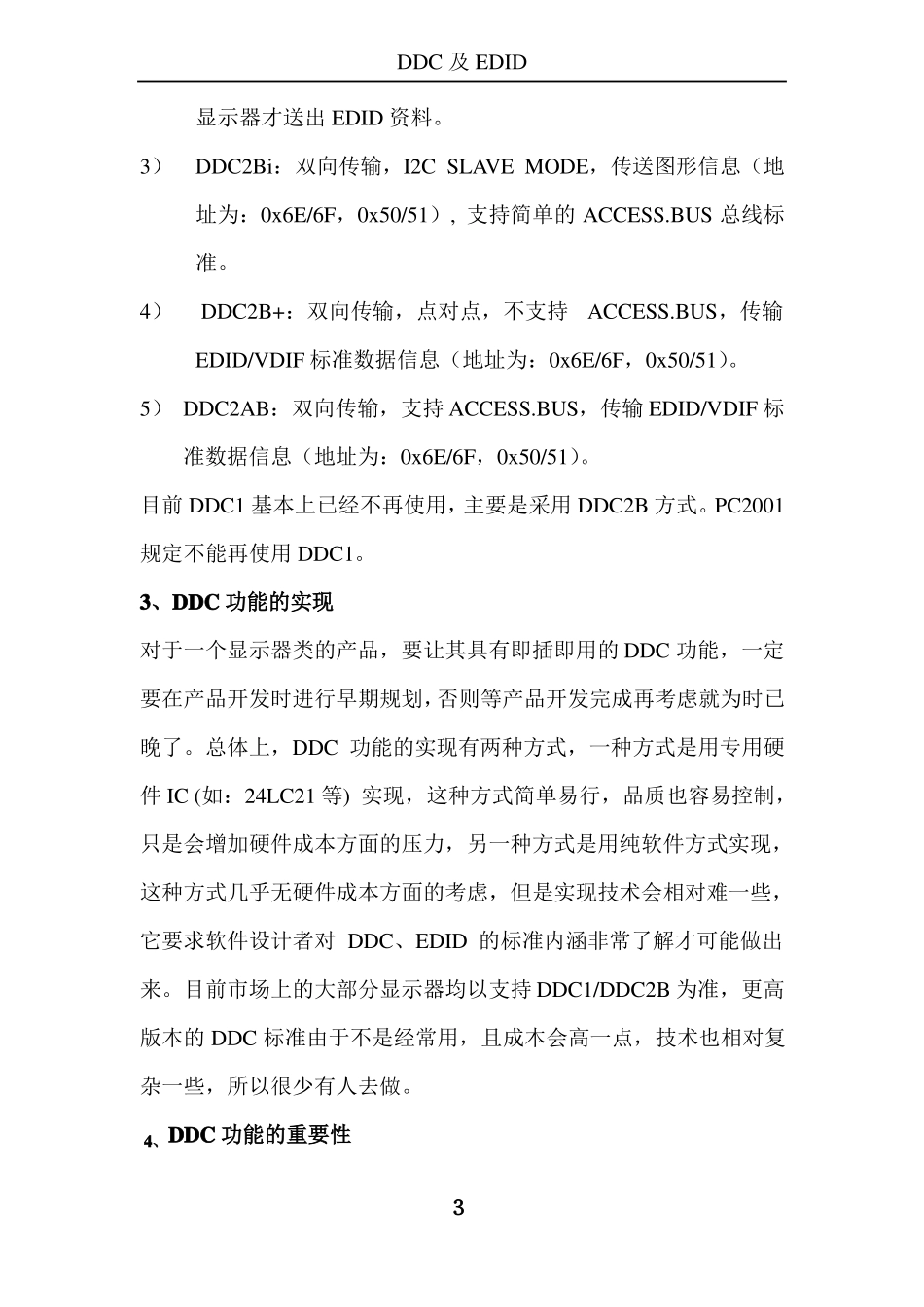

DDC 及 EDIDEDID 数据详解一、 EDID 的定义及相关介绍……………………………………41、EDID：Extended Display Identification Data…………….….42、EDID（Version1.3）数据结构简介…………………………53、EDID 数据结构具体解析……………………………………63.1头文件……………………………………………………63.2厂商、产品说明…………………………………………73.2.1制造厂商名称……………………………………………73.2.2产品代码………………………………………………….83.2.3产品序号…………………………………………………83.2.4制造周别…………………………………………………93.2.5制造年份…………………………………………………93.3EDID 版本………………………………………………..103.4基本显示参数/特性………………………………………103.4.1 Video 信号输入参数……………………………………..113.4.2 图象 size 描述……………………………………………..123.4.3 显示器 Gamma 值…………………………………………133.4.4 DPMS 特性………………………………………………133.5显示器颜色特征…………………………………………143.6确定的 Timing……………………………………………153.7标准 Timing………………………………………………163.8详细的 Timing 描述……………………………………..18１DDC 及 EDID3.9扩展标示及 Checksum………………………………… ..28EDID.zip编辑工具如果提示缺少文件，从网上下载对应文件放同一目录下一、DDC 的定义及相关介绍1、DDC：Display Data Channel （显示数据通道）----指主机与显示设备的通讯方式。基于 End-user 的即插即用功能的需求，VESA 定义了 DDC 标准，包含 DDC1/DDC2B/DDC2B+等方式。DDC 是显示器与电脑主机进行通信的一个总线标准，其全称是：DISPLAY DATACHNNEL。它的基本功能就是将显示器的电子档案资料信息，诸如可接收行场频范围、生产厂商、生产日期、产品序列号、产品型号、标准显示模式及其参数、所支持的 DDC 标准类别、EDID 的版本信息等等。高版本的 DDC标准总线还可以允许电脑主机直接调节显示器的基本参数，诸如亮度、对比度、行场幅度的大小、行场中心位置、色温参数等等。2、DDC 总线标准类别1）DDC1：单向传输，CLOCKED BY VSYNC，只传输 128 BYTEEDID 标准数据信息。DDC1 是主机与显示设...
