普贤路B标下穿北渠污水拖拉管方案详细计算书

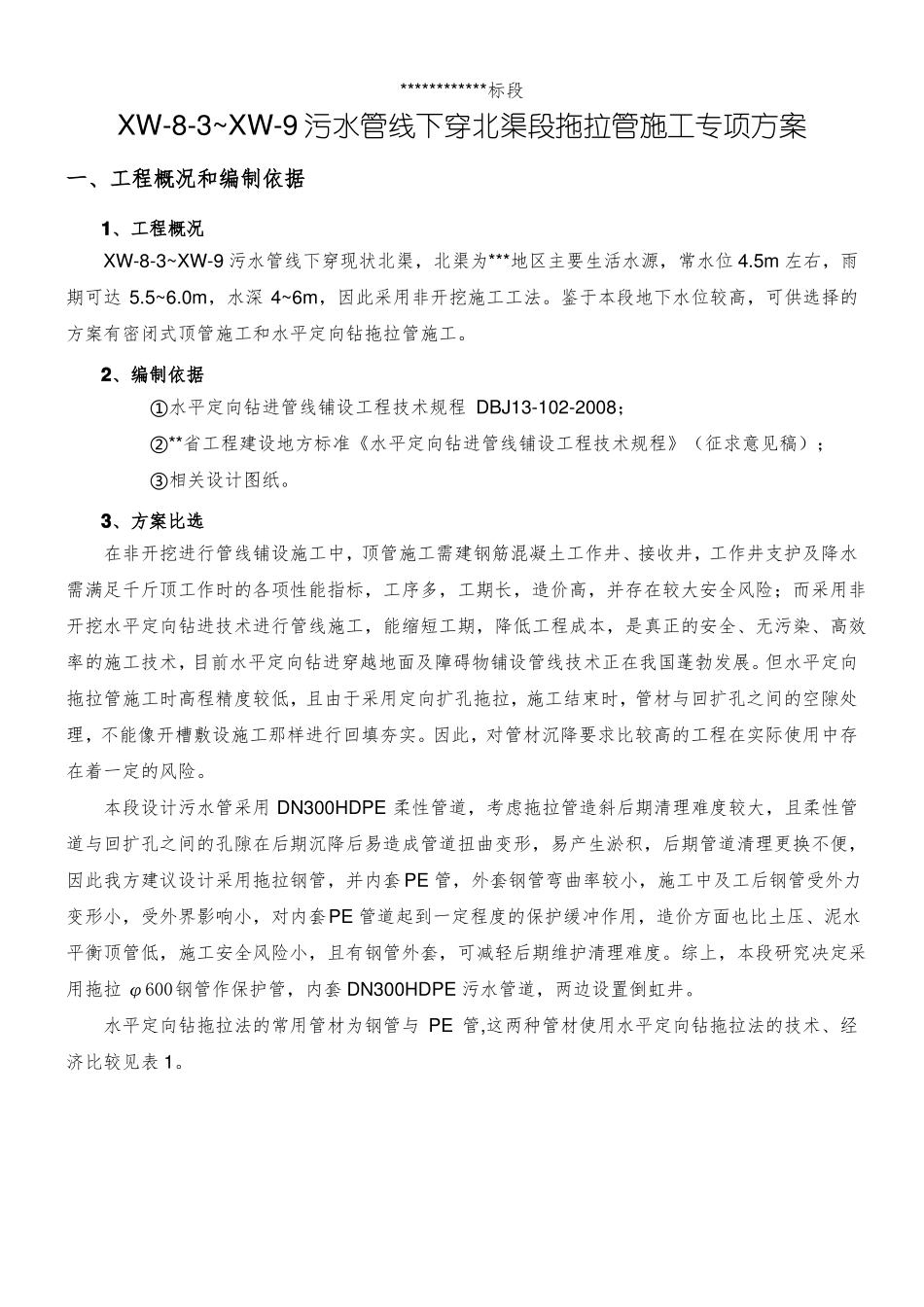

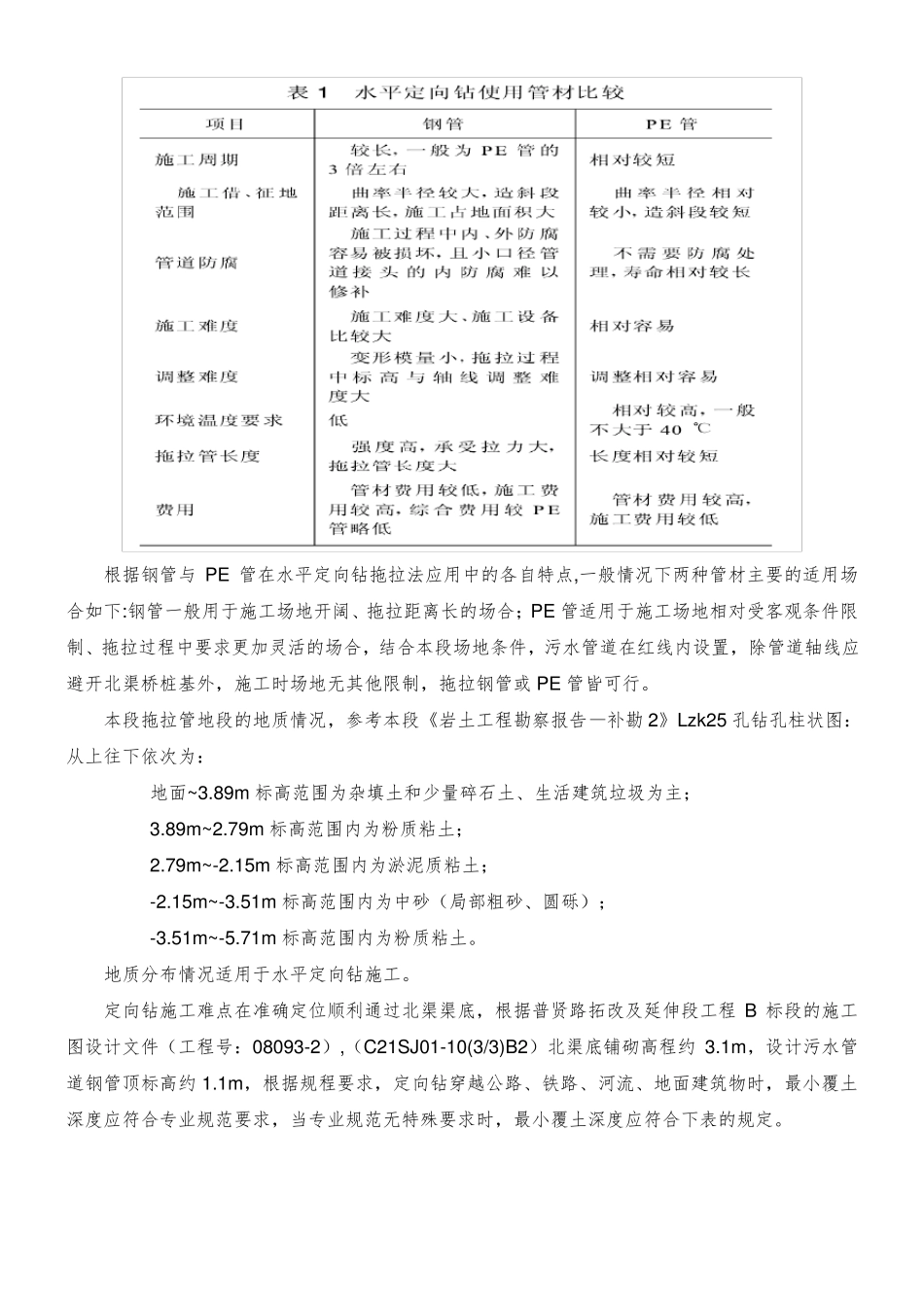

************标段XW-8-3~XW-9 污水管线下穿北渠段拖拉管施工专项方案一、工程概况和编制依据1、工程概况XW-8-3~XW-9 污水管线下穿现状北渠，北渠为***地区主要生活水源，常水位 4.5m 左右，雨期可达 5.5~6.0m，水深 4~6m，因此采用非开挖施工工法。鉴于本段地下水位较高，可供选择的方案有密闭式顶管施工和水平定向钻拖拉管施工。2、编制依据①水平定向钻进管线铺设工程技术规程 DBJ13-102-2008；②**省工程建设地方标准《水平定向钻进管线铺设工程技术规程》（征求意见稿）；③相关设计图纸。3、方案比选在非开挖进行管线铺设施工中，顶管施工需建钢筋混凝土工作井、接收井，工作井支护及降水需满足千斤顶工作时的各项性能指标，工序多，工期长，造价高，并存在较大安全风险；而采用非开挖水平定向钻进技术进行管线施工，能缩短工期，降低工程成本，是真正的安全、无污染、高效率的施工技术，目前水平定向钻进穿越地面及障碍物铺设管线技术正在我国蓬勃发展。但水平定向拖拉管施工时高程精度较低，且由于采用定向扩孔拖拉，施工结束时，管材与回扩孔之间的空隙处理，不能像开槽敷设施工那样进行回填夯实。因此，对管材沉降要求比较高的工程在实际使用中存在着一定的风险。本段设计污水管采用 DN300HDPE 柔性管道，考虑拖拉管造斜后期清理难度较大，且柔性管道与回扩孔之间的孔隙在后期沉降后易造成管道扭曲变形，易产生淤积，后期管道清理更换不便，因此我方建议设计采用拖拉钢管，并内套 PE 管，外套钢管弯曲率较小，施工中及工后钢管受外力变形小，受外界影响小，对内套PE 管道起到一定程度的保护缓冲作用，造价方面也比土压、泥水平衡顶管低，施工安全风险小，且有钢管外套，可减轻后期维护清理难度。综上，本段研究决定采用拖拉 φ600钢管作保护管，内套 DN300HDPE 污水管道，两边设置倒虹井。水平定向钻拖拉法的常用管材为钢管与 PE 管,这两种管材使用水平定向钻拖拉法的技术、经济比较见表 1。根据钢管与 PE 管在水平定向钻拖拉法应用中的各自特点,一般情况下两种管材主要的适用场合如下:钢管一般用于施工场地开阔、拖拉距离长的场合；PE 管适用于施工场地相对受客观条件限制、拖拉过程中要求更加灵活的场合，结合本段场地条件，污水管道在红线内设置，除管道轴线应避开北渠桥桩基外，施工时场地无其他限制，拖拉钢管或 PE 管皆可行。本段拖拉管地段的地质情况，参考本段《岩土工程勘察报告—补勘 2》Lzk25 孔钻孔...
