最全面的门户网站架构设计方案

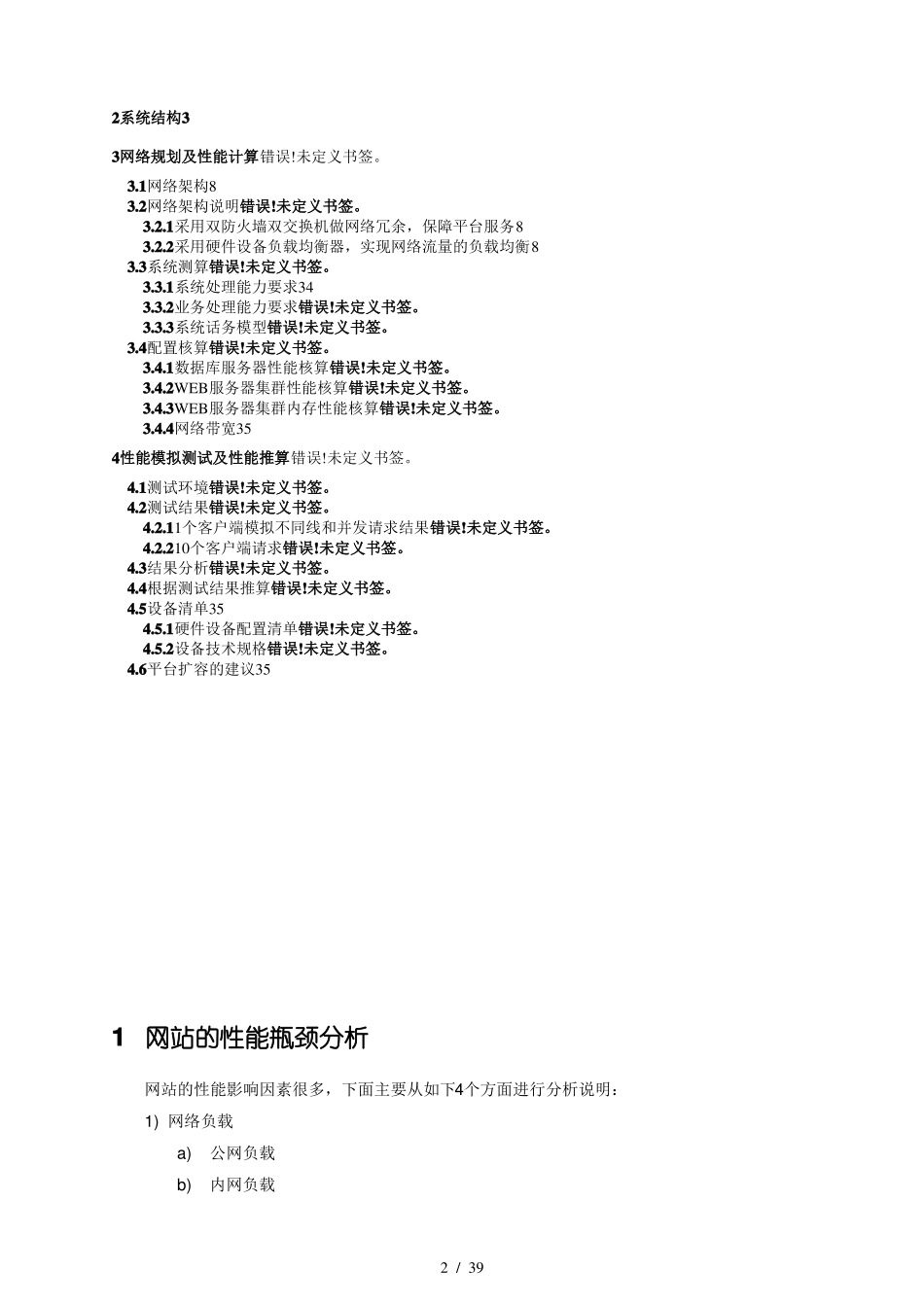

1设计思路2前台门户网站架构设计方案北京宽连十方数字技术有限公司2012-7目 录1 / 392系统结构33网络规划及性能计算错误!未定义书签。3.1网络架构83.2网络架构说明错误!未定义书签。3.2.1采用双防火墙双交换机做网络冗余，保障平台服务83.2.2采用硬件设备负载均衡器，实现网络流量的负载均衡83.3系统测算错误!未定义书签。3.3.1系统处理能力要求343.3.2业务处理能力要求错误!未定义书签。3.3.3系统话务模型错误!未定义书签。3.4配置核算错误!未定义书签。3.4.1数据库服务器性能核算错误!未定义书签。3.4.2WEB服务器集群性能核算错误!未定义书签。3.4.3WEB服务器集群内存性能核算错误!未定义书签。3.4.4网络带宽354性能模拟测试及性能推算错误!未定义书签。4.1测试环境错误!未定义书签。4.2测试结果错误!未定义书签。4.2.11个客户端模拟不同线和并发请求结果错误!未定义书签。4.2.210个客户端请求错误!未定义书签。4.3结果分析错误!未定义书签。4.4根据测试结果推算错误!未定义书签。4.5设备清单354.5.1硬件设备配置清单错误!未定义书签。4.5.2设备技术规格错误!未定义书签。4.6平台扩容的建议351 网站的性能瓶颈分析网站的性能影响因素很多，下面主要从如下4个方面进行分析说明：1) 网络负载a)公网负载b)内网负载2 / 392) WEB应用服务器性能a)CPUb)存储，I/O访问c)内存d)并发TCP/IP连接数3) 数据库服务器性能a)数据库参数配置b)服务器性能（CPU、内存、存储）c)数据结构的合理性4) 不同WEB应用的处理方式而对不同的性能瓶颈a)对于静态的网站：静态的HTML页面严格地由标准的HTML标示语言构成，并不需要服务器端即时运算生成。这意味着，对一个静态HTML文档发出访问请求后，服务器端只是简单地将该文档传输到客户端。从服务器运行的那个时间片来看，这个传输过程仅仅占用了很小的CPU资源。对于静态HTML的访问瓶颈为：网络带宽、磁盘I/O以及cache(高速缓冲存储器)。b)对于动态页面因为服务器解析动态页面必须在其传输到客户端前就通过服务器来进行解释，这样就会给应用服务器添加额外的性能消耗，如果进一步要访问数据库，则会增加数据库服务器的性能消耗，则动态页面还有额外的瓶颈：应用服务器的性能，数据库服务器的性能。2 系统架构设计2.1总体思路为提高网站的高并发性能,提高开发效率及运营效率,主要按如下几个思路进行规划设计:2.1.1负载均衡1) 四层交换负载均衡：采用负载均衡器来实现硬件级的四层交换负载均衡，或采用LVS来实现...
