最新7种数据建模的方法

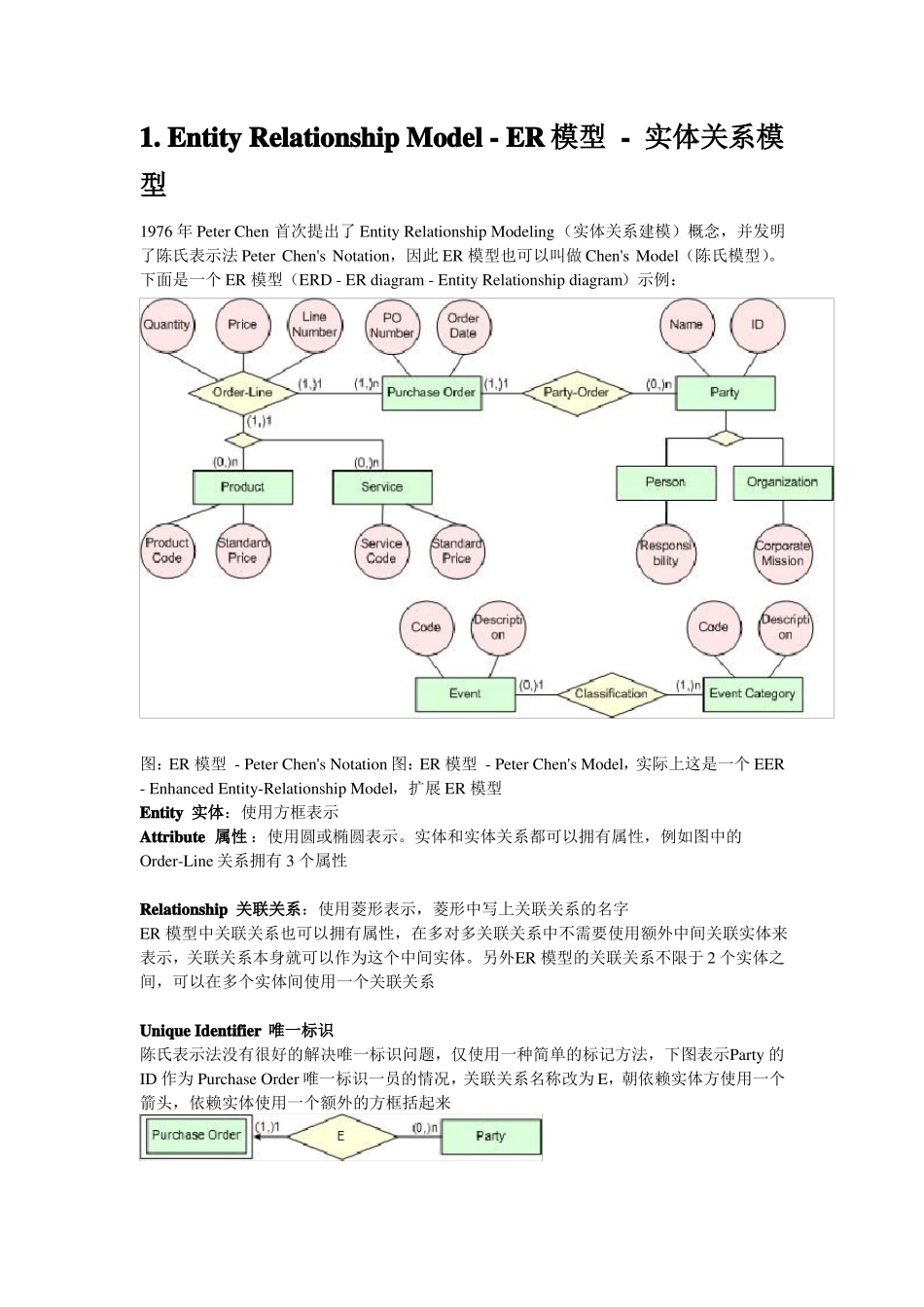

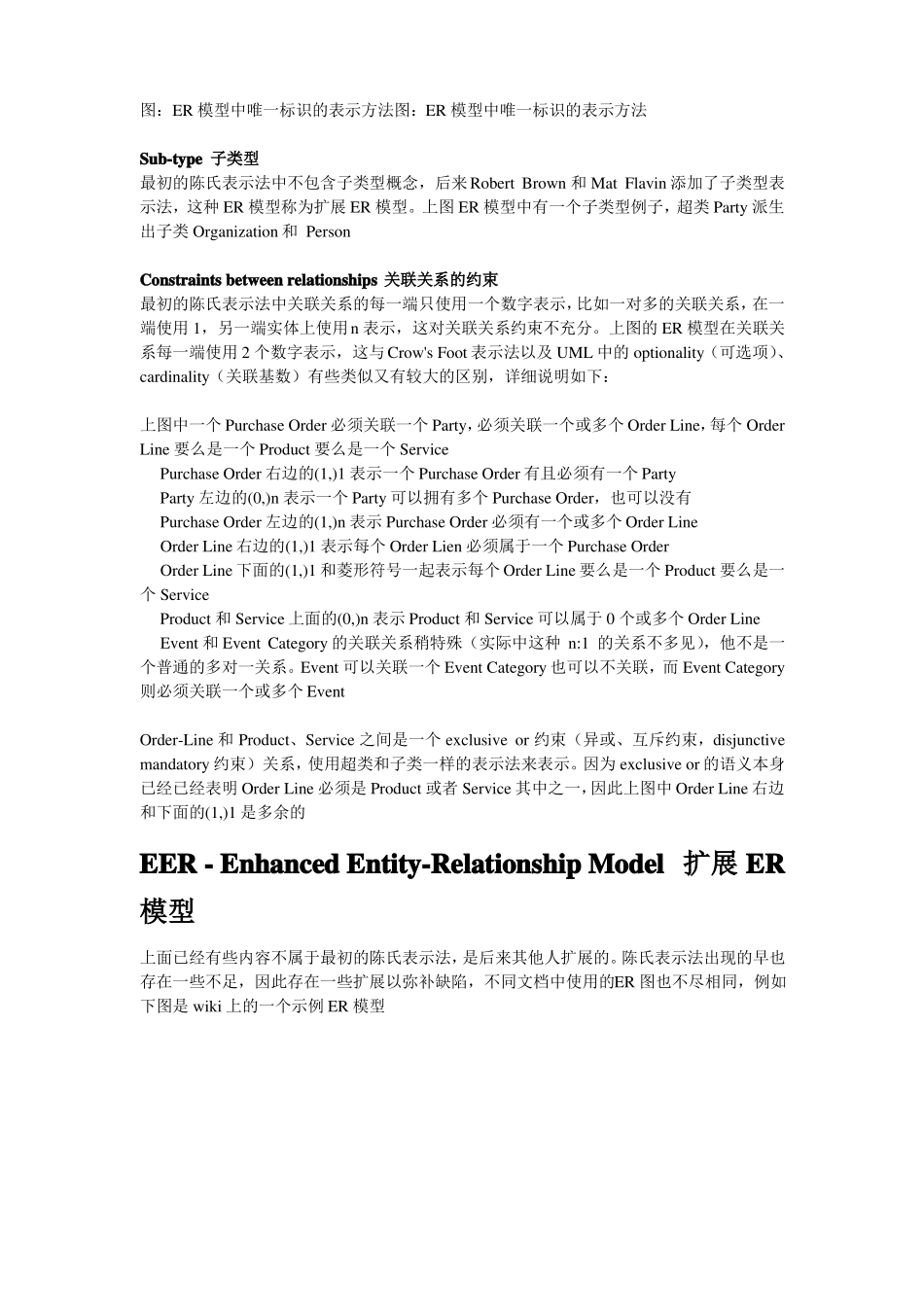

1. Entity Relationship Model - ER 模型 - 实体关系模型1976 年 Peter Chen 首次提出了 Entity Relationship Modeling（实体关系建模）概念，并发明了陈氏表示法 Peter Chen's Notation，因此 ER 模型也可以叫做 Chen's Model（陈氏模型）。下面是一个 ER 模型（ERD - ER diagram - Entity Relationship diagram）示例：图：ER 模型 - Peter Chen's Notation 图：ER 模型 - Peter Chen's Model，实际上这是一个 EER- Enhanced Entity-Relationship Model，扩展 ER 模型Entity 实体：使用方框表示Attribute 属性 ：使用圆或椭圆表示。实体和实体关系都可以拥有属性，例如图中的Order-Line 关系拥有 3 个属性Relationship 关联关系：使用菱形表示，菱形中写上关联关系的名字ER 模型中关联关系也可以拥有属性，在多对多关联关系中不需要使用额外中间关联实体来表示，关联关系本身就可以作为这个中间实体。另外ER 模型的关联关系不限于 2 个实体之间，可以在多个实体间使用一个关联关系Unique Identifier 唯一标识陈氏表示法没有很好的解决唯一标识问题，仅使用一种简单的标记方法，下图表示Party 的ID 作为 Purchase Order 唯一标识一员的情况，关联关系名称改为 E，朝依赖实体方使用一个箭头，依赖实体使用一个额外的方框括起来图：ER 模型中唯一标识的表示方法图：ER 模型中唯一标识的表示方法Sub-type 子类型最初的陈氏表示法中不包含子类型概念，后来Robert Brown 和 Mat Flavin 添加了子类型表示法，这种 ER 模型称为扩展 ER 模型。上图 ER 模型中有一个子类型例子，超类 Party 派生出子类 Organization 和 PersonConstraints between relationships 关联关系的约束最初的陈氏表示法中关联关系的每一端只使用一个数字表示，比如一对多的关联关系，在一端使用 1，另一端实体上使用n 表示，这对关联关系约束不充分。上图的 ER 模型在关联关系每一端使用 2 个数字表示，这与 Crow's Foot 表示法以及 UML 中的 optionality（可选项）、cardinality（关联基数）有些类似又有较大的区别，详细说明如下：上图中一个 Purchase Order 必须关联一个 Party，必须关联一个或多个 Order Line，每个 OrderLine 要么是一个 Product 要么是一个 ServicePurchase Order 右边的(1,)1 表示一个 Purchase Order 有且必须有一个 PartyParty...
