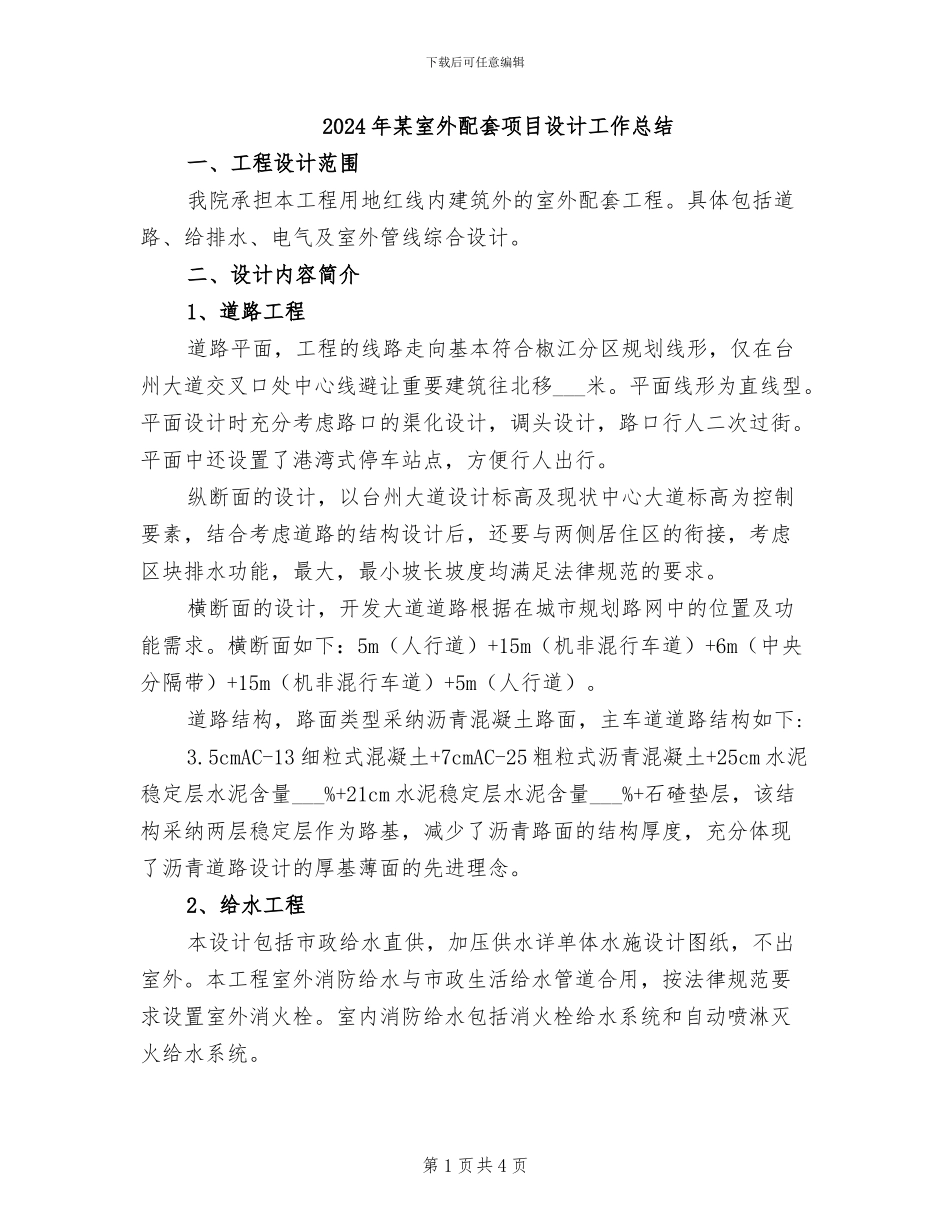

下载后可任意编辑2024 年某室外配套项目设计工作总结一、工程设计范围我院承担本工程用地红线内建筑外的室外配套工程。具体包括道路、给排水、电气及室外管线综合设计。二、设计内容简介1、道路工程道路平面，工程的线路走向基本符合椒江分区规划线形，仅在台州大道交叉口处中心线避让重要建筑往北移___米。平面线形为直线型。平面设计时充分考虑路口的渠化设计，调头设计，路口行人二次过街。平面中还设置了港湾式停车站点，方便行人出行。纵断面的设计，以台州大道设计标高及现状中心大道标高为控制要素，结合考虑道路的结构设计后，还要与两侧居住区的衔接，考虑区块排水功能，最大，最小坡长坡度均满足法律规范的要求。横断面的设计，开发大道道路根据在城市规划路网中的位置及功能需求。横断面如下：5m（人行道）+15m（机非混行车道）+6m（中央分隔带）+15m（机非混行车道）+5m（人行道）。道路结构，路面类型采纳沥青混凝土路面，主车道道路结构如下:3.5cmAC-13 细粒式混凝土+7cmAC-25 粗粒式沥青混凝土+25cm 水泥稳定层水泥含量___%+21cm 水泥稳定层水泥含量___%+石碴垫层，该结构采纳两层稳定层作为路基，减少了沥青路面的结构厚度，充分体现了沥青道路设计的厚基薄面的先进理念。2、给水工程本设计包括市政给水直供，加压供水详单体水施设计图纸，不出室外。本工程室外消防给水与市政生活给水管道合用，按法律规范要求设置室外消火栓。室内消防给水包括消火栓给水系统和自动喷淋灭火给水系统。第 1 页共 4 页下载后可任意编辑管经大于等于 DN150 的市政直供生活给水管采纳球墨给水管，橡胶圈接口；其余生活给水管均采纳聚乙烯（HDPE）给水管，管道采纳热熔连接。二次加压消火栓及自喷给水管采纳热镀锌无缝钢管，沟槽式或法兰连接。3、排水工程本工程的污水管管径为 DN225~DN300,污水经化粪池处理后就近接入市政污水管。雨水管管径为 DN225~DN600，雨水分片就近接入周边市政雨水管。排水管管材设计采纳高密度聚乙烯（HDPE）双壁波纹管（环刚度>8KN/m）。管道均采纳开槽施工。4、电气工程本次设计包括电力管道及消防配线管道内容。区内共设三座10KV/0.4KV 变电所，变电所的 10KV 电源引自 A 区 K__号开关站，进线电缆采纳穿氯化聚氯乙烯双壁波纹电缆保护管的敷设方式。区内各建筑单体消防配线均引自小区消防控制中心，消防配线管道采纳镀锌焊接钢管埋地敷设方式。管道均采纳开槽施工。5、管线综合设计本工程的管线综合设...
