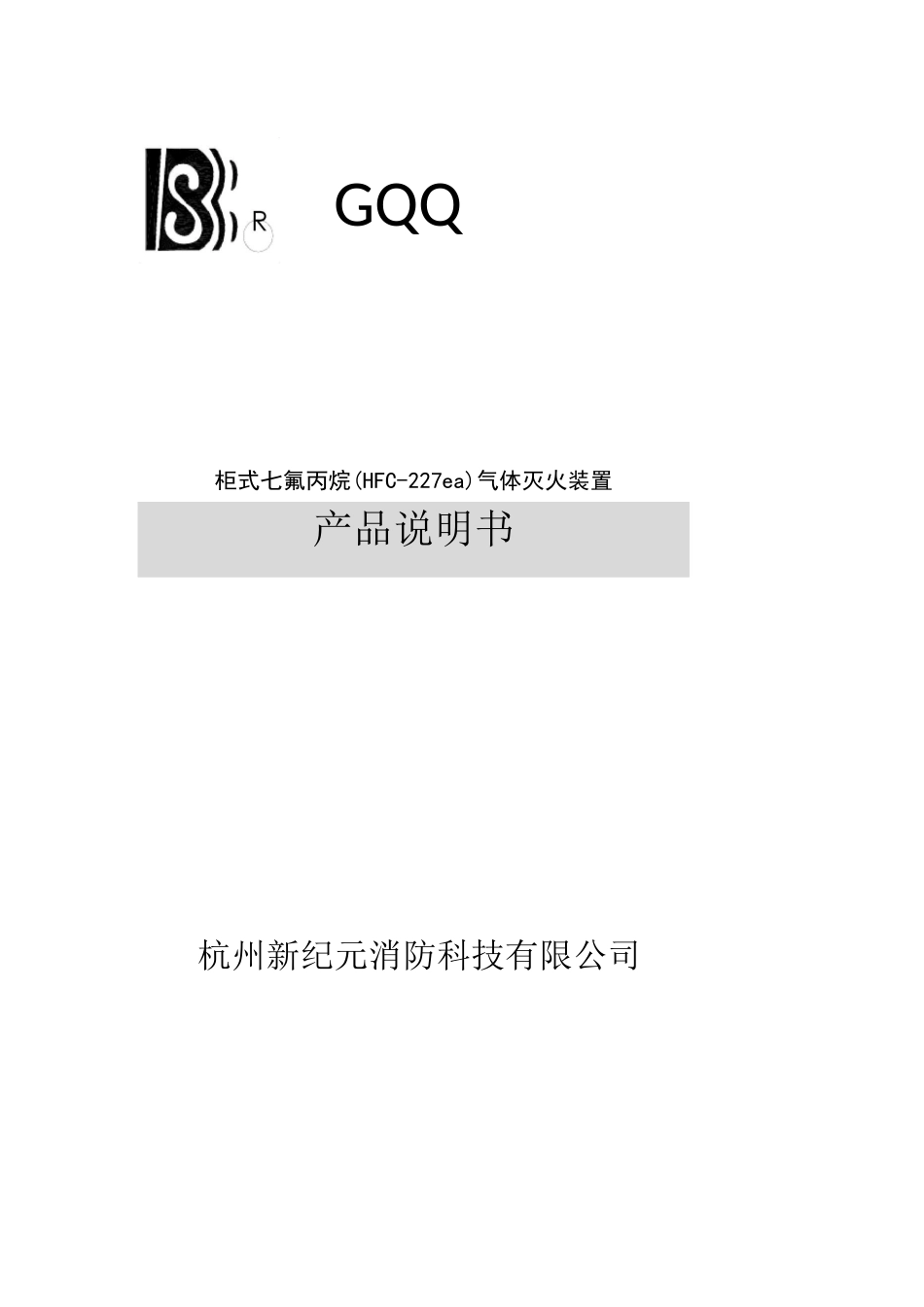

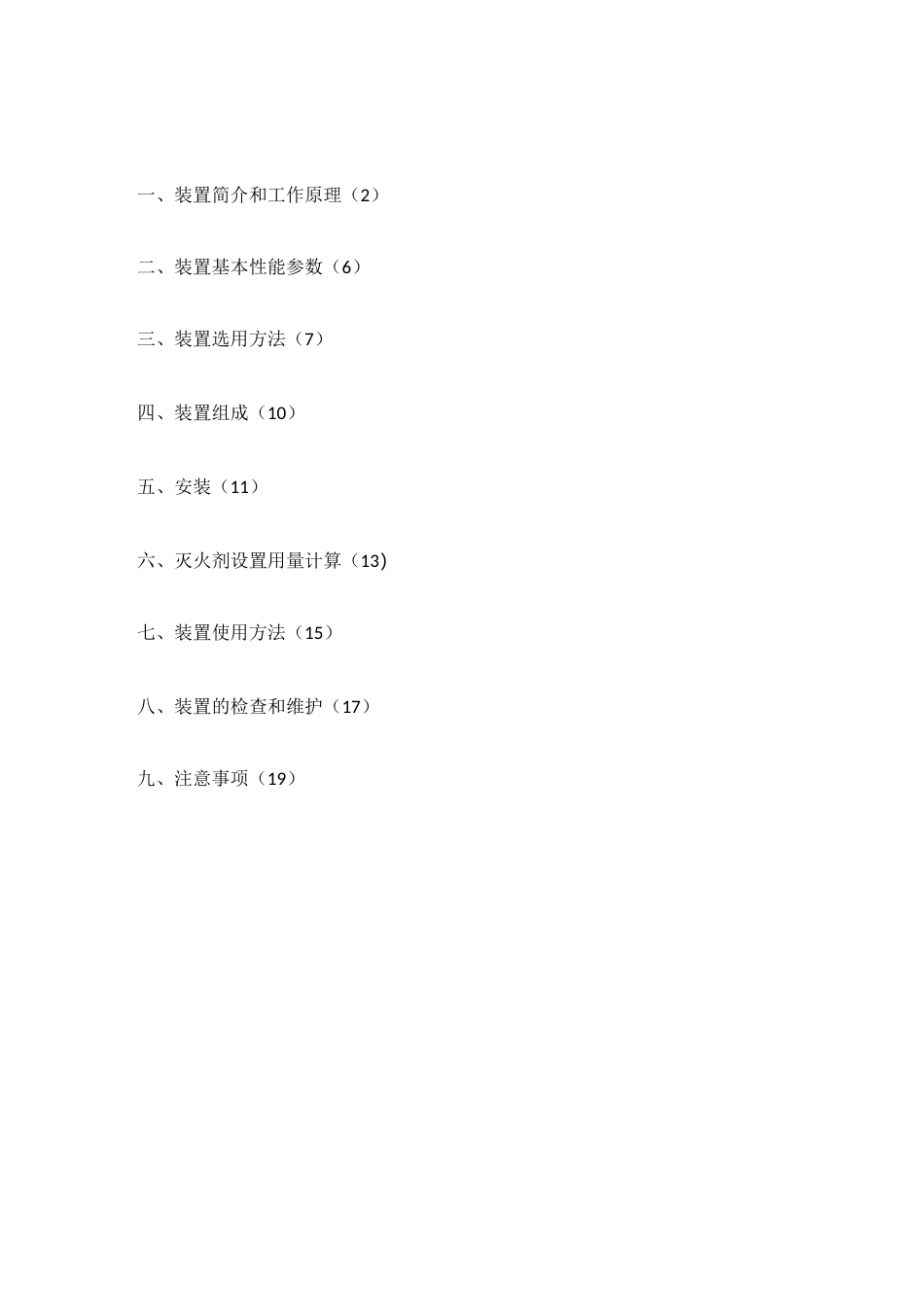

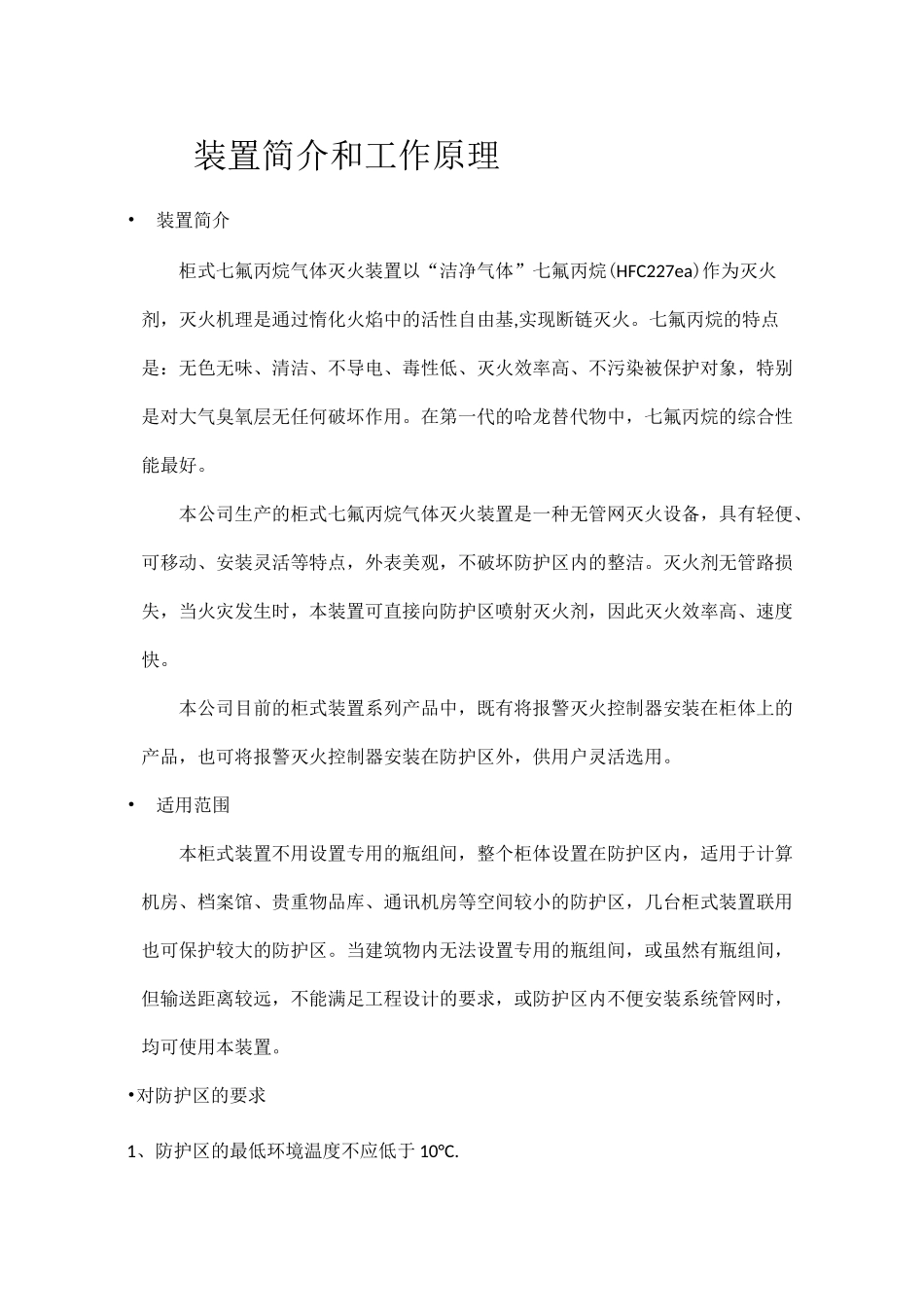

柜式七氟丙烷(HFC-227ea)气体灭火装置产品说明书杭州新纪元消防科技有限公司GQQ一、装置简介和工作原理（2）二、装置基本性能参数（6）三、装置选用方法（7）四、装置组成（10）五、安装（11）六、灭火剂设置用量计算（13）七、装置使用方法（15）八、装置的检查和维护（17）九、注意事项（19）装置简介和工作原理•装置简介柜式七氟丙烷气体灭火装置以“洁净气体”七氟丙烷(HFC227ea)作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。在第一代的哈龙替代物中，七氟丙烷的综合性能最好。本公司生产的柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活等特点，外表美观，不破坏防护区内的整洁。灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。•适用范围本柜式装置不用设置专用的瓶组间，整个柜体设置在防护区内，适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区，几台柜式装置联用也可保护较大的防护区。当建筑物内无法设置专用的瓶组间，或虽然有瓶组间，但输送距离较远，不能满足工程设计的要求，或防护区内不便安装系统管网时，均可使用本装置。•对防护区的要求1、防护区的最低环境温度不应低于 10°C.2、防护区围护结构及门窗的耐火极限均不宜低于；吊顶的耐火极限不宜低于。3、防护区围护结构承受内压的允许压强，不宜低于。4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。•产品特点本公司精心研制开发的 GQQ 系列柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。各项指标均符合国家标准 GB16670-2006《柜式气体灭火装置》和企业标准 Q/HSB08-2005《柜式七氟丙烷(HFC—227ea)气体灭火装置》标准的要求。装置中的启动管路上安装有本公司研制的低泄高密阀，能有效防止由于启动装置慢性泄漏引起的系统误喷，提高了装置的可靠性。•柜式装置工作原理图见图 1孑制器制器1.紧急启停按钮5 电气控制线路9.灭火剂容器4.声报警器8....
