不停输带压开孔封堵分解

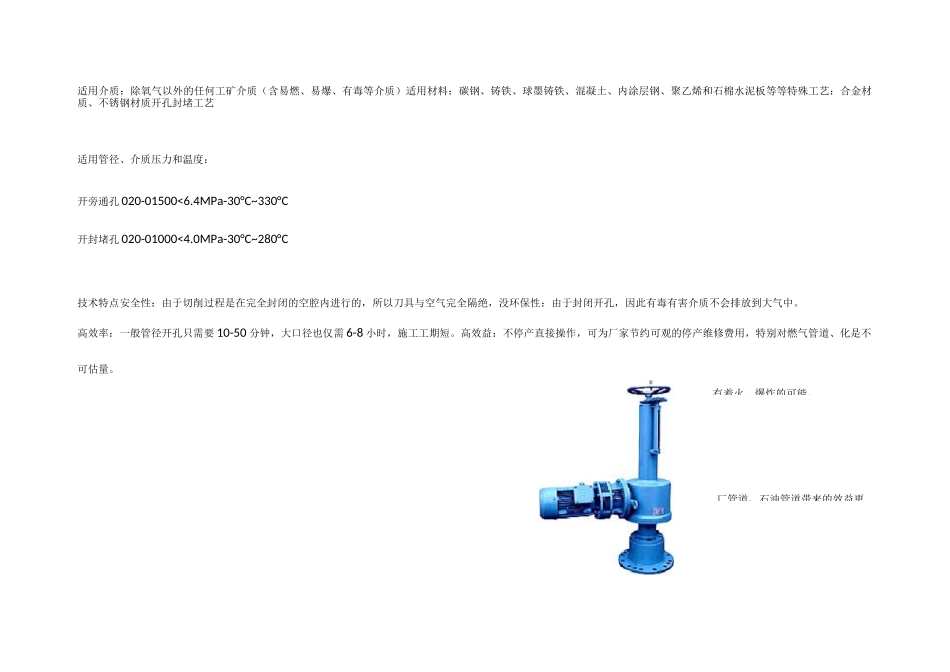

不停输带压开孔封堵—、不停输带压开孔管道带压开孔是指在密闭状态下,以机械切削方式在运行管道上加工出圆形孔的一种作业技术。当在役管线堵塞、损坏或需要加装支管时,可采用管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工适用范围有着火、爆炸的可能。匸管道、石油管道带来的效益更适用介质：除氧气以外的任何工矿介质（含易燃、易爆、有毒等介质）适用材料：碳钢、铸铁、球墨铸铁、混凝土、内涂层钢、聚乙烯和石棉水泥板等等特殊工艺：合金材质、不锈钢材质开孔封堵工艺适用管径、介质压力和温度：开旁通孔 020-01500<6.4MPa-30°C~330°C开封堵孔 020-01000<4.0MPa-30°C~280°C技术特点安全性：由于切削过程是在完全封闭的空腔内进行的，所以刀具与空气完全隔绝，没环保性：由于封闭开孔，因此有毒有害介质不会排放到大气中。高效率：一般管径开孔只需要 10-50 分钟，大口径也仅需 6-8 小时，施工工期短。高效益：不停产直接操作，可为厂家节约可观的停产维修费用，特别对燃气管道、化是不可估量。开孔机1 基本原理和结构不停输带压开孔是利用短管（或剖分三通）、法兰、阀门连接在需要开孔的设备方位上，用由密封装置、切削刀具和进给装置等组装成开孔工具。可在设备上进行手动或电动的带压开孔工作，以满足工艺的需要和实施设备的在线维修工作。作钻孔工具之前，首先要了解需进行开孔的容器或管道的工艺介质的类别、操作压力和温度等情以及该开孔处的材质，直径、厚度和根据工艺要求所需开孔的直径大小，选择合适的公称系列的（或剖分三通）、法兰和阀门•决定采用手动或电动开孔方式以及切削刀具的结构型式等。工具是带压开孔能否成功的关键。一个典型的钻孔工具的结构如图 1 所示，其中主要部件的情况如下：图 1 带压开孔工具结构图1.1 短管或剖分三通根据所需开孔的公称直径和工艺介质的操作温度、压力等情况，选定相应材质的短管或剖分三通（以短管为在制况，短管钻孔说明例）。开孔前,将此短管按照设计的焊接要求,在划好线的部位焊接在设备或管道上。1.2 法兰根据介质压力的大小，决定法兰的结构型式（平焊或对焊法兰），将法兰焊接在短管的一端，法兰与短管都应选择符合相应的管法兰标准。1.3 阀门可选用闸阀或球阀，这两种阀门全开的通径较大，也要与短管、法兰的公称直径相符合。阀门安装在短管法兰之前应经过试压检查，合格后才能加上专用垫片与短管法兰相连。以上...
