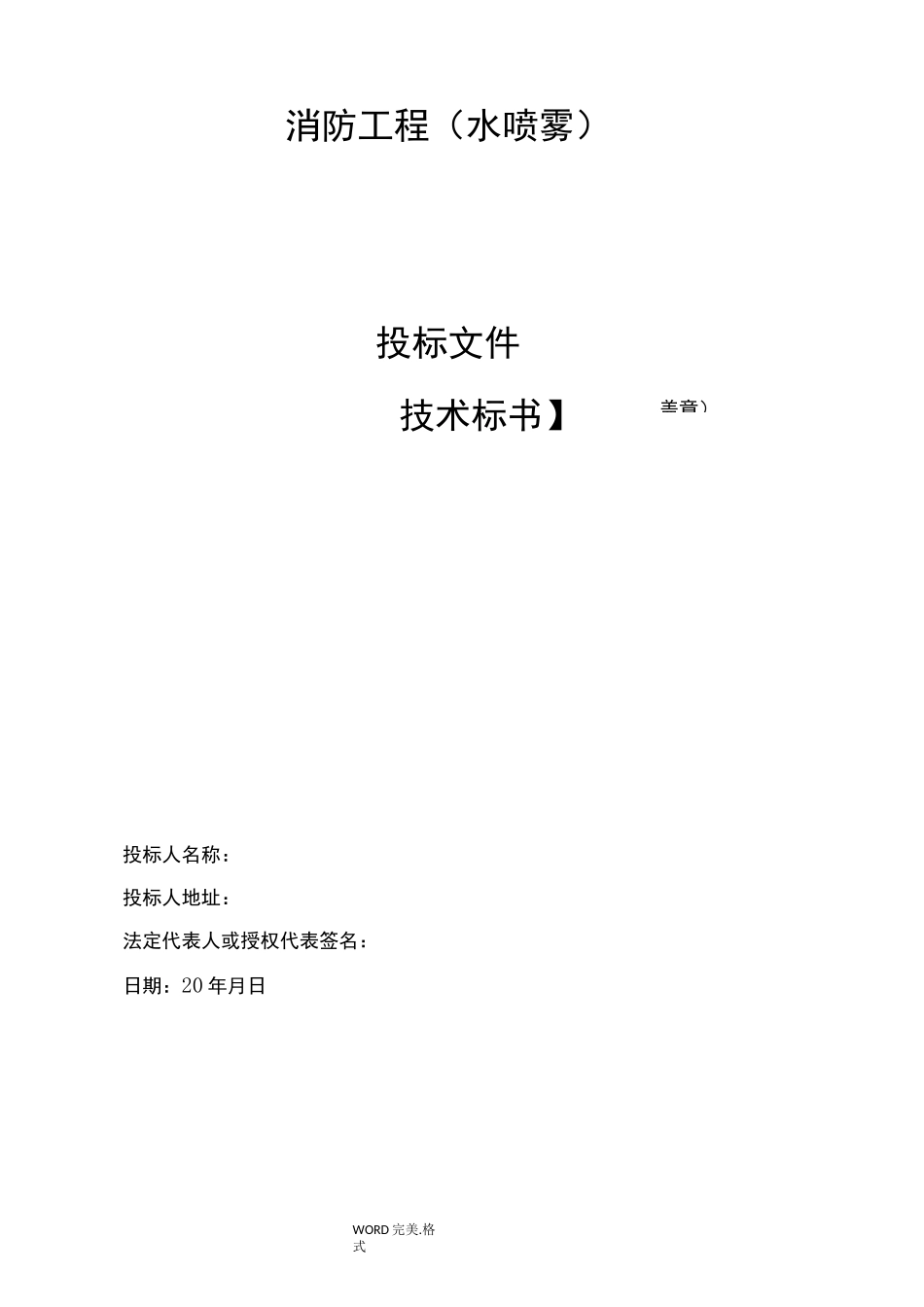

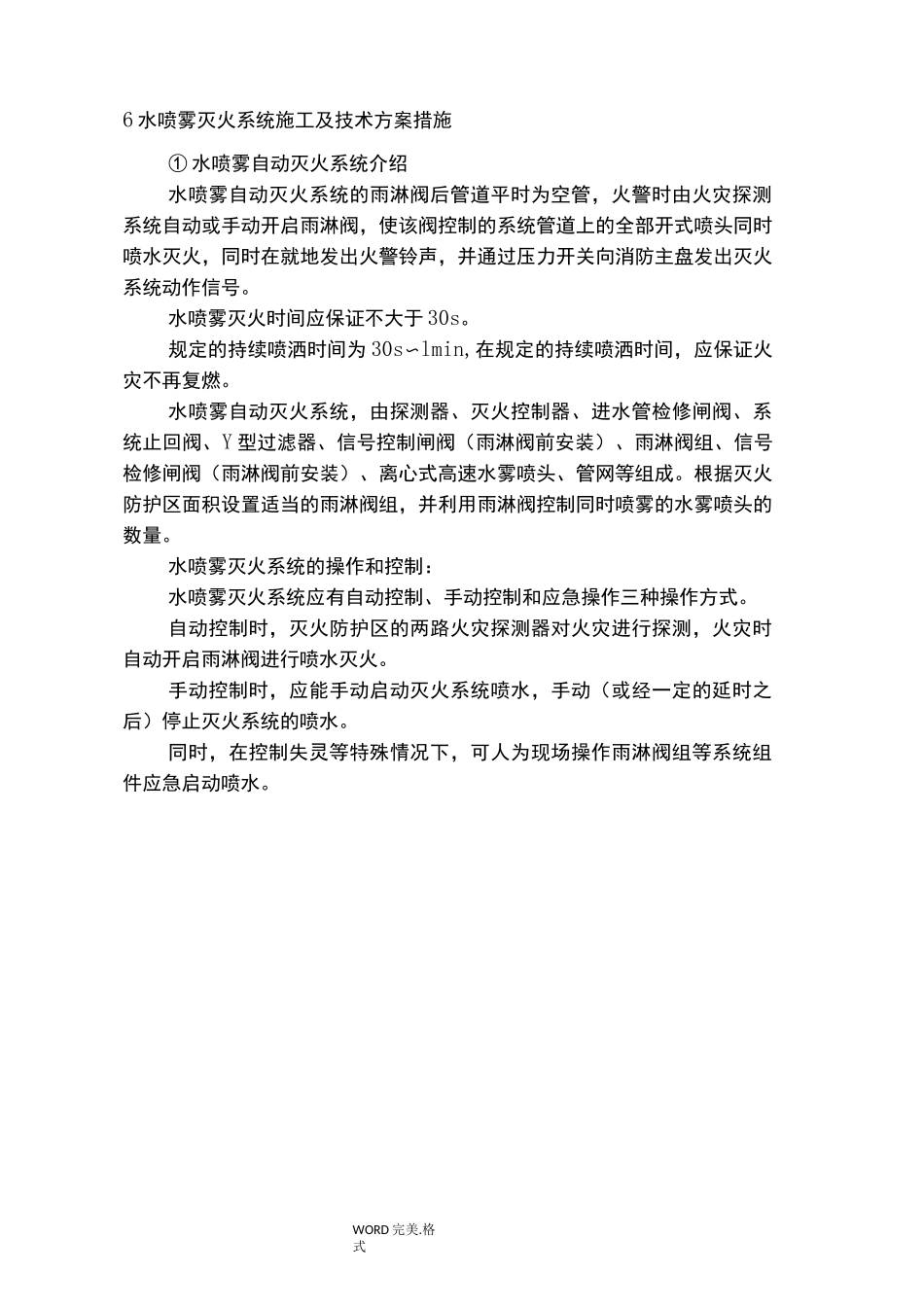

盖章）WORD 完美.格式消防工程（水喷雾）投标文件技术标书】投标人名称：投标人地址：法定代表人或授权代表签名：日期：20 年月日WORD 完美.格式6 水喷雾灭火系统施工及技术方案措施① 水喷雾自动灭火系统介绍水喷雾自动灭火系统的雨淋阀后管道平时为空管，火警时由火灾探测系统自动或手动开启雨淋阀，使该阀控制的系统管道上的全部开式喷头同时喷水灭火，同时在就地发出火警铃声，并通过压力开关向消防主盘发出灭火系统动作信号。水喷雾灭火时间应保证不大于 30s。规定的持续喷洒时间为 30s〜lmin,在规定的持续喷洒时间，应保证火灾不再复燃。水喷雾自动灭火系统，由探测器、灭火控制器、进水管检修闸阀、系统止回阀、Y 型过滤器、信号控制闸阀（雨淋阀前安装）、雨淋阀组、信号检修闸阀（雨淋阀前安装）、离心式高速水雾喷头、管网等组成。根据灭火防护区面积设置适当的雨淋阀组，并利用雨淋阀控制同时喷雾的水雾喷头的数量。水喷雾灭火系统的操作和控制：水喷雾灭火系统应有自动控制、手动控制和应急操作三种操作方式。自动控制时，灭火防护区的两路火灾探测器对火灾进行探测，火灾时自动开启雨淋阀进行喷水灭火。手动控制时，应能手动启动灭火系统喷水，手动（或经一定的延时之后）停止灭火系统的喷水。同时，在控制失灵等特殊情况下，可人为现场操作雨淋阀组等系统组件应急启动喷水。WORD 完美.格式② 工艺流程1）水喷雾自动灭火系统工艺流程如下图所示2）管道预制加工流水作业示意图:*③管道安装管网采用设计确定选用钢管，DN$100,沟槽式或法兰连接；DN<100,丝扣连接。在安装前应校直管子，并应清除管子部的杂物；安装时应随时清除WORD 完美.格式已安装管道部的杂物。在具有腐蚀性的场所安装管网前，应按设计要求对管子、管件等进行防腐处理。A. 管道连接的要求：1）干管的安装：先了解和确定干管的标高、位置、坡度、管径等，正确地按尺寸埋好支架；管子和管件可先在地面组装，长度以方便吊装为宜。起吊后，轻轻落在支架上，用支架上的卡环固定。防止滚动；用螺纹连接的管子，吊上后即可上紧；法兰和沟槽式接头连接时，管子在支架上固定为可连接；法兰连接应二次锻锌后再使用；干管安装后，还要拨正调直，从管子一端看过去，整根管道都在一条直线上，干管的变径要在分出水管之后，距离主分支管要有一定的距离，大小等于大管的直径，但不能小于 100mm；干管安装后，用水平尺在每段管子是进行一次复核，防止局部管段有“塌腰”和...
