上海初三物理电学实验伏安法测电阻附答案

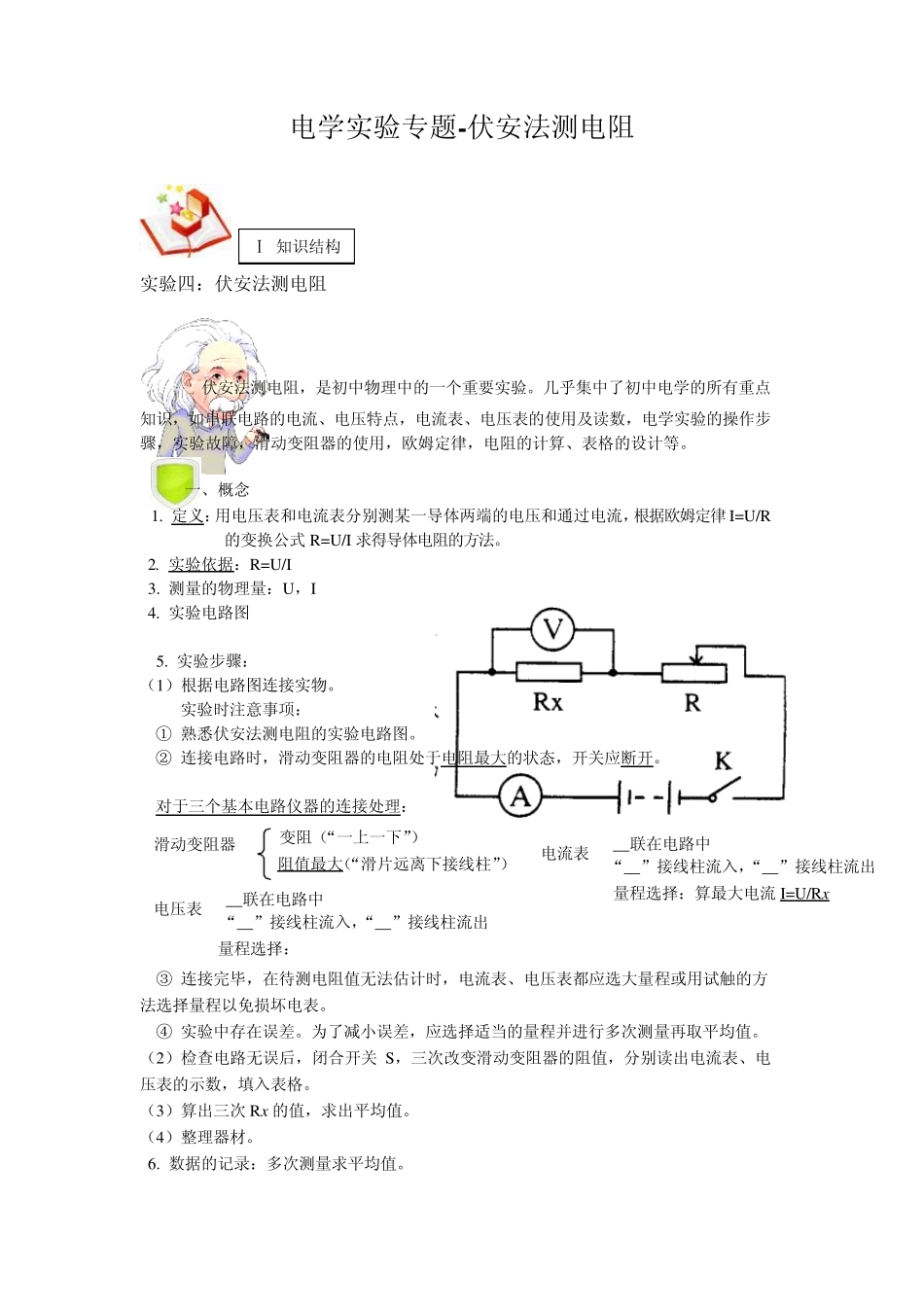

电学实验专题-伏安法测电阻 实验四：伏安法测电阻 伏安法测电阻，是初中物理中的一个重要实验。几乎集中了初中电学的所有重点知识，如串联电路的电流、电压特点，电流表、电压表的使用及读数，电学实验的操作步骤，实验故障，滑动变阻器的使用，欧姆定律，电阻的计算、表格的设计等。 一、概念 1. 定义：用电压表和电流表分别测某一导体两端的电压和通过电流，根据欧姆定律 I=U/R的变换公式 R=U/I 求得导体电阻的方法。 2. 实验依据：R=U/I 3. 测量的物理量：U，I 4. 实验电路图 5. 实验步骤： （1）根据电路图连接实物。 实验时注意事项： ① 熟悉伏安法测电阻的实验电路图。 ② 连接电路时，滑动变阻器的电阻处于电阻最大的状态，开关应断开。 对于三个基本电路仪器的连接处理： ③ 连接完毕，在待测电阻值无法估计时，电流表、电压表都应选大量程或用试触的方法选择量程以免损坏电表。 ④ 实验中存在误差。为了减小误差，应选择适当的量程并进行多次测量再取平均值。 （2）检查电路无误后，闭合开关 S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。 （3）算出三次Rx 的值，求出平均值。 （4）整理器材。 6. 数据的记录：多次测量求平均值。 Ⅰ.知识结构 滑动变阻器 变阻（“一上一下”） 阻值最大（“滑片远离下接线柱”） __联在电路中 电流表 “__”接线柱流入，“__”接线柱流出 量程选择：算最大电流 I=U/Rx __联在电路中 电压表 “__”接线柱流入，“__”接线柱流出 量程选择： 物理量 实验次数 电压（伏） 电流（安） 电阻（欧） Rx 阻值（欧） 1 2 3 7. 滑动变阻器的作用：多次改变待测电阻两端电压和通过它的电流，实现多次测量，取平均值，减小误差。 8. 改变待测电阻两端电压的操作方法：串联接入一个滑动变阻器，改变滑片的位置或更换电池节数。 9、解题方法：U=U1+IR滑 【例1】（★★★）“探究电流与电压关系”实验和“伏安法测电阻”实验相比较：需要测量的物理量 （选填“相同”或“不同”），实验目的 （选填“相同”或“不同”）。“探究电流与电压关系”实验中，进行多次实验，是为了 ；“伏安法测电阻”实验中，进行多次实验，是为了 。 Tips：本题来自 2012 年松江区一模卷第 24 题，这道题引出了伏安法测电阻和探究电流电压关系的实验目的的不同，起到承上启下的作用。 Key：（5）相同；（6）不同；（7）得出普遍规律...
