上海大众模具验收标准

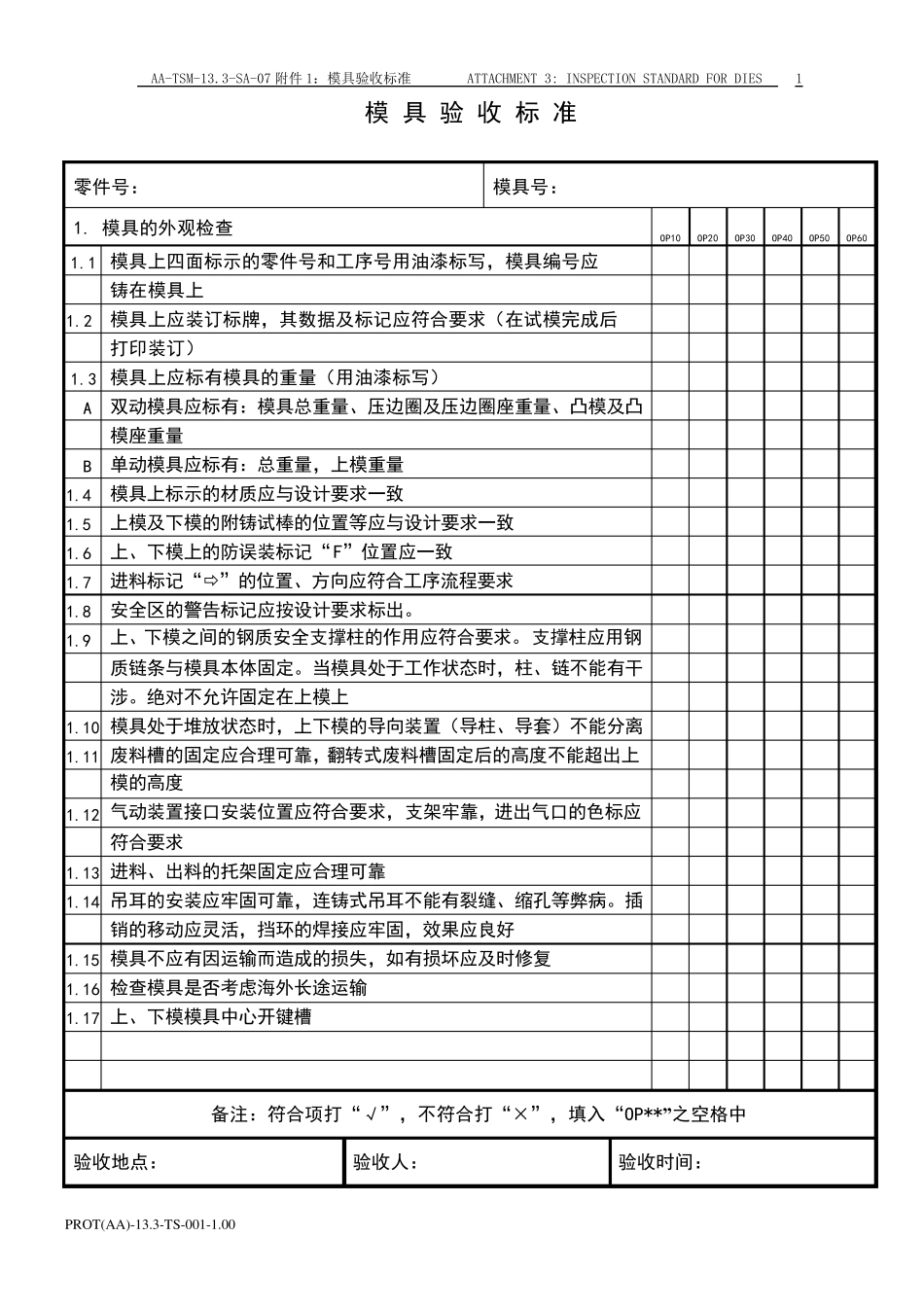

上海大众模具验收标准_第1页
1/13

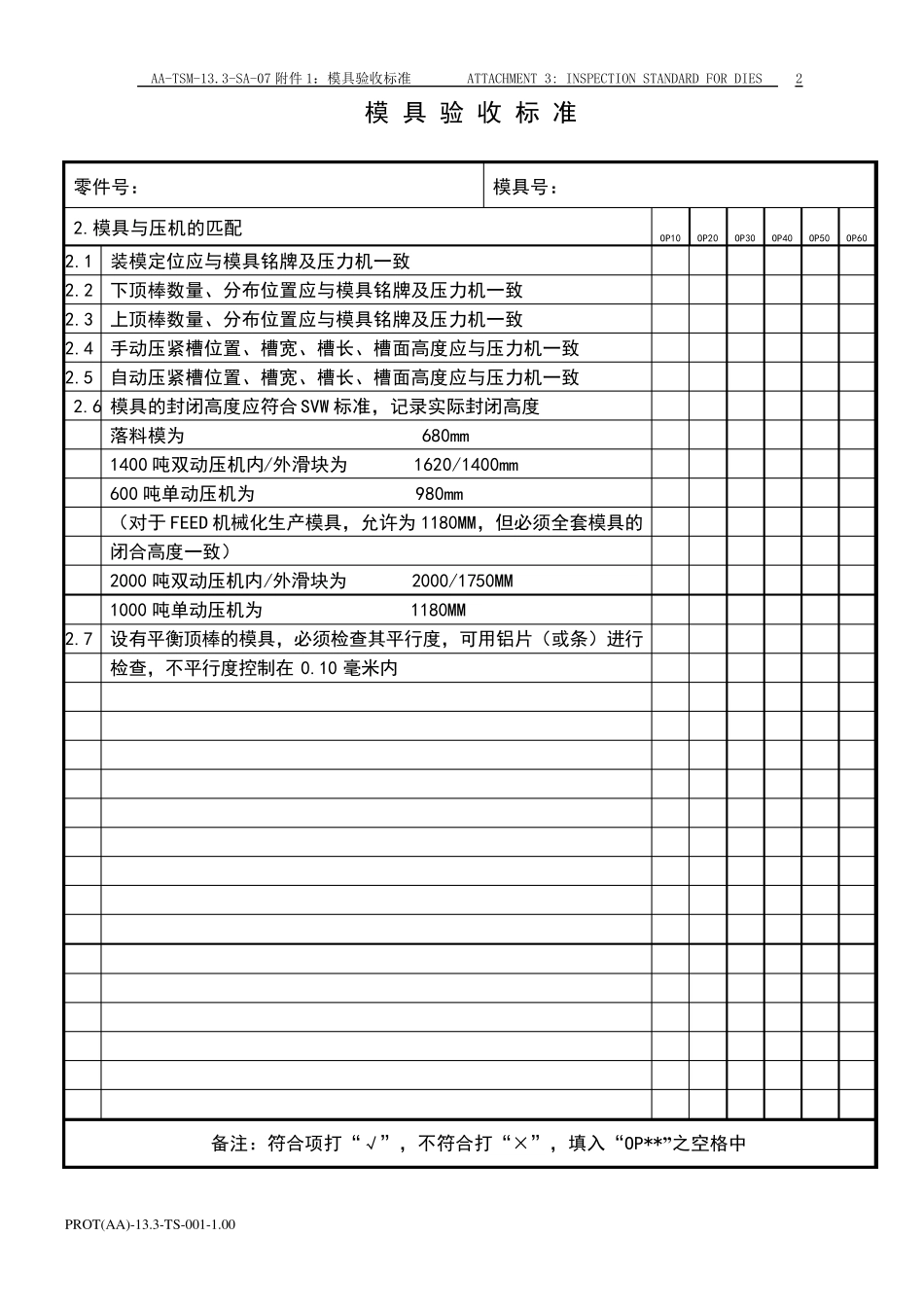

上海大众模具验收标准_第2页
2/13
上海大众模具验收标准_第3页
3/13
AA-TSM-13.3-SA-07 附件 1:模具验收标准 ATTACHMENT 3: INSPECTION STANDARD FOR DIES PROT(AA)-13.3-TS-001-1.00 1 模 具 验 收 标 准 零 件 号 : 模 具 号 : 1. 模 具 的 外 观 检 查 OP10 OP20 OP30 OP40 OP50 OP60 1.1 模 具 上 四 面 标 示 的 零 件 号 和 工 序 号 用 油 漆 标 写 , 模 具 编 号 应 铸 在 模 具 上 1.2 模 具 上 应 装 订 标 牌 , 其 数 据 及 标 记 应 符 合 要 求 ( 在 试 模 完 成 后 打 印 装 订 ) 1.3 模 具 上 应 标 有 模 具 的 重 量 ( 用 油 漆 标 写 ) A 双 动 模 具 应 标 有 : 模 具 总 重 量 、 压 边 圈 及 压 边 圈 座 重 量 、 凸 模 及 凸 模 座 重 量 B 单 动 模 具 应 标 有 : 总 重 量 , 上 模 重 量 1.4 模 具 上 标 示 的 材 质 应 与 设 计 要 求 一 致 1.5 上 模 及 下 模 的 附 铸 试 棒 的 位 置 等 应 与 设 计 要 求 一 致 1.6 上 、 下 模 上 的 防 误 装 标 记 “ F” 位 置 应 一 致 1.7 进 料 标 记 “ ” 的 位 置 、 方 向 应 符 合 工 序 流 程 要 求 1.8 安 全 区 的 警 告 标 记 应 按 设 计 要 求 标 出 。 1.9 上 、 下 模 之 间 的 钢 质 安 全 支 撑 柱 的 作 用 应 符 合 要 求 。 支 撑 柱 应 用 钢 质 链 条 与 模 具 本 体 固 定 。 当 模 具 处 于 工 作 状 态 时 , 柱 、 链 不 能 有 干 涉 。 绝 对 不 允 许 固 定 在 上 模 上 1.10 模 具 处 于 堆 放 状 态 时 , 上 下 模 的 导 向 装 置 ( 导 柱 、 导 套 ) 不 能 分 离 1.11 废料 槽的 固 定 应 合 理可靠, 翻转式废料 槽固 定 后 的 高度不 能 超出 上 模 的 高度 1.12 气动 装 置 接口安 装 位 置 应 符 合 要 求 , 支 架牢靠, 进 出 气口的 色标 应 符 合 要 求 1.13 进 料 、 出 料 的 托架固 定 应 合 理可靠 1.14 吊耳的 安 装 应 牢固 可靠, 连铸 式吊耳不 能 有 裂缝、 缩孔等 弊病。 插 销的 移动 应 ...
