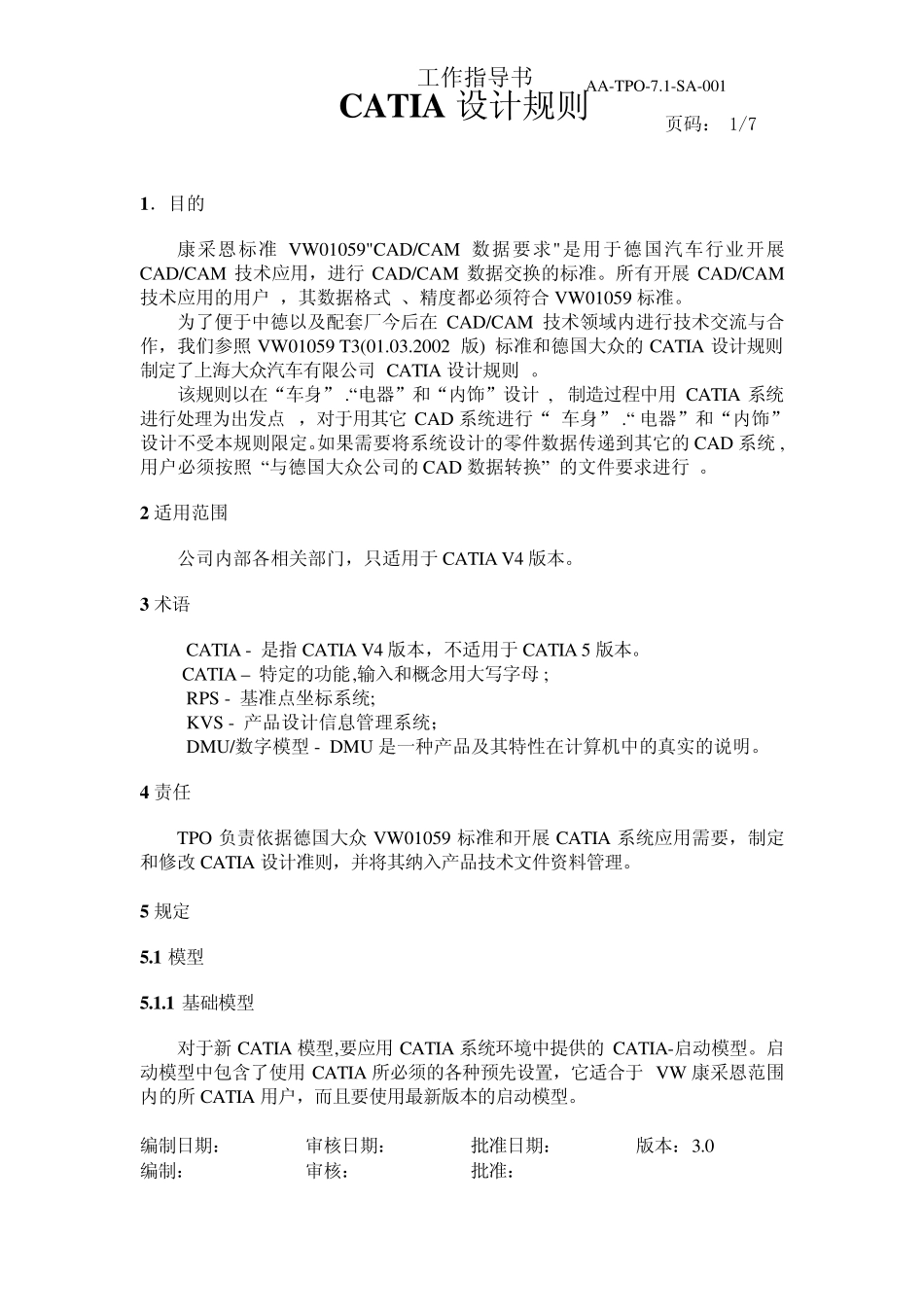

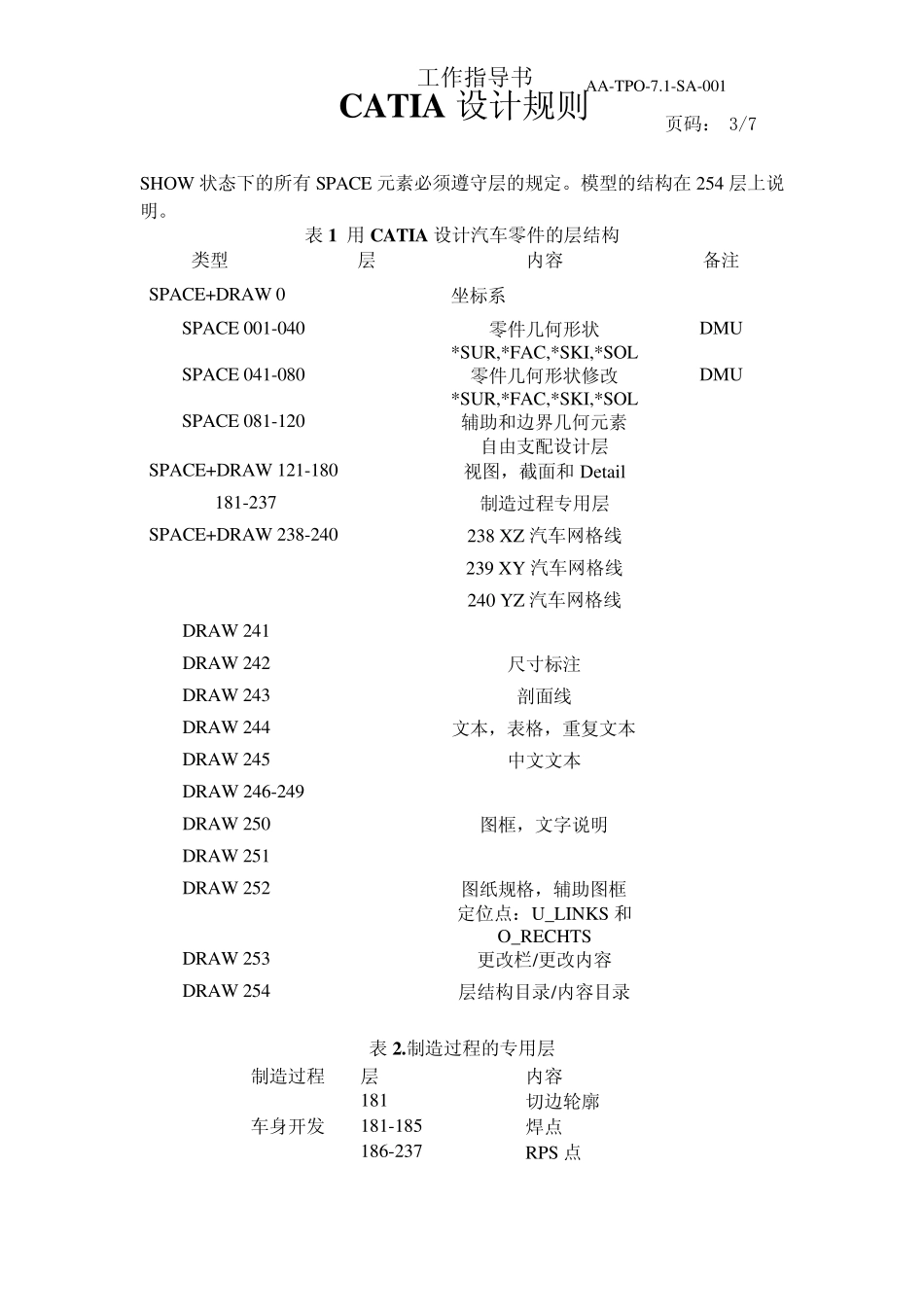

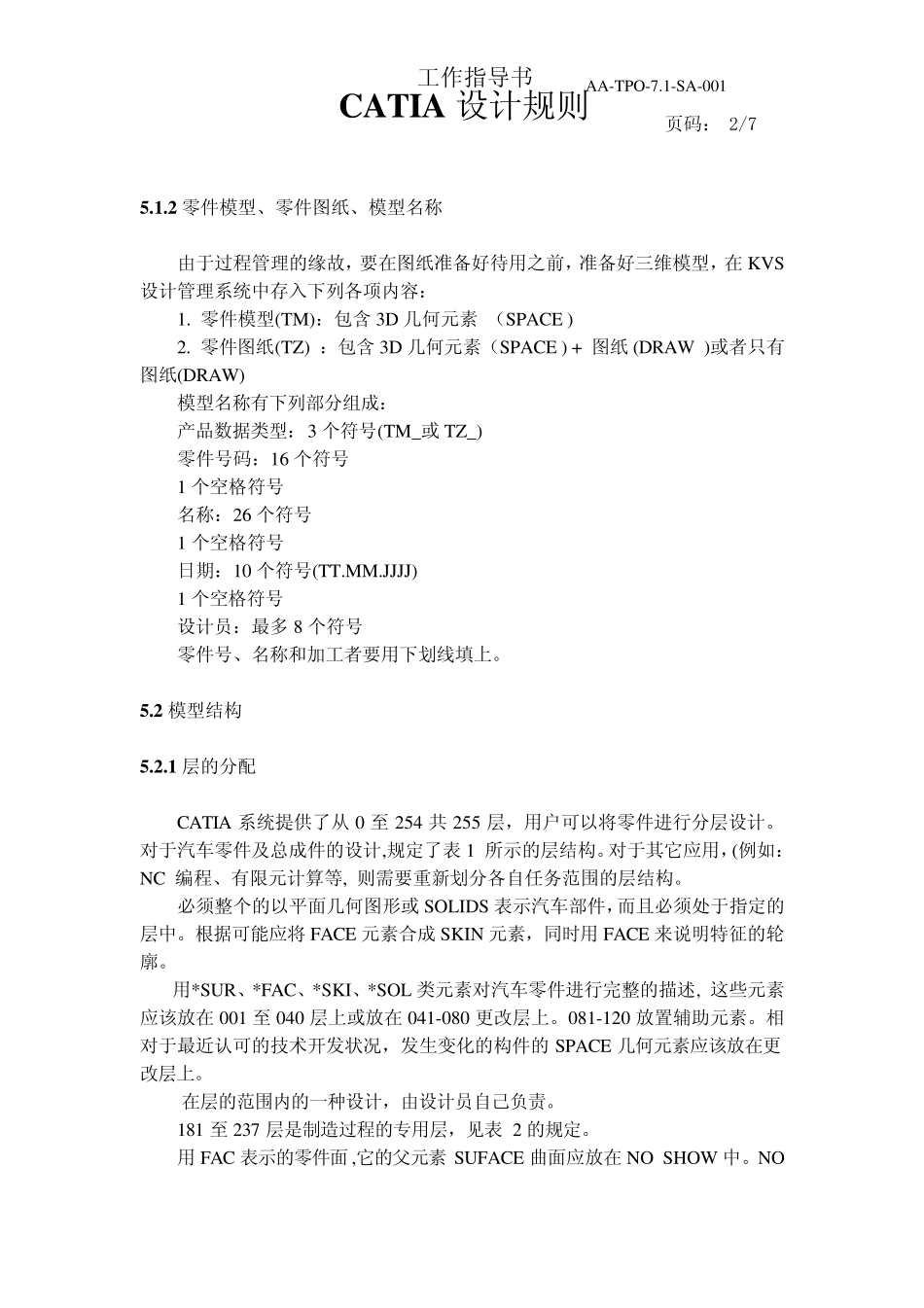

工作指导书 AA-TPO-7.1-SA-001 CAT IA 设计规则 页码： 1/7 1．目的 康采恩标准VW01059"CAD/CAM 数据要求"是用于德国汽车行业开展CAD/CAM 技术应用，进行CAD/CAM 数据交换的标准。所有开展CAD/CAM技术应用的用户 ，其数据格式 、精度都必须符合VW01059 标准。 为了便于中德以及配套厂今后在CAD/CAM 技术领域内进行技术交流与合作，我们参照VW01059 T3(01.03.2002 版) 标准和德国大众的CATIA 设计规则制定了上海大众汽车有限公司CATIA 设计规则 。 该规则以在“车身” .“电器”和“内饰”设计 , 制造过程中用CATIA 系统进行处理为出发点 ，对于用其它 CAD 系统进行“ 车身” .“ 电器”和“内饰”设计不受本规则限定。如果需要将系统设计的零件数据传递到其它的CAD 系统 , 用户必须按照 “与德国大众公司的CAD 数据转换” 的文件要求进行 。 2 适用范围 公司内部各相关部门，只适用于CATIA V4 版本。 3 术语 CATIA - 是指CATIA V4 版本，不适用于CATIA 5 版本。 CATIA – 特定的功能,输入和概念用大写字母; RPS - 基准点坐标系统; KVS - 产品设计信息管理系统； DMU/数字模型 - DMU 是一种产品及其特性在计算机中的真实的说 明 。 4 责 任 TPO 负 责 依 据德国大众VW01059 标准和开展CATIA 系统应用需要，制定和修 改 CATIA 设计准则，并 将其纳 入产品技术文件资 料 管理。 5 规定 5.1 模型 5.1.1 基础 模型 对于新CATIA 模型,要应用CATIA 系统环 境 中提 供 的CATIA-启 动 模型。启动 模型中包 含 了使 用CATIA 所必须的各种预 先 设置 ，它适合于VW 康采恩范围内的所CATIA 用户，而 且 要使 用最 新 版本的启 动 模型。 编 制日 期 ： 审 核 日 期 ： 批 准日 期 ： 编 制： 审 核 ： 批 准： 版本：3.0 工作指导书 AA-TPO-7.1-SA-001 CAT IA 设计规则 页码： 2/7 5.1.2 零件模型、零件图纸、模型名称 由于过程管理的缘故，要在图纸准备好待用之前，准备好三维模型，在 KVS设计管理系统中存入下列各项内容： 1. 零件模型(TM)：包含 3D 几何元素 （SPACE ) 2. 零件图纸(TZ) ：包含 3D 几何元素（SPACE ) + 图纸 (DRAW )或者只有图纸(DRAW) 模型名称有下列部分组成： 产品数据类型：3 个符号(TM_或 TZ_) 零件号码：16 个符号 1 个空格符号 名称：26 个符号...
