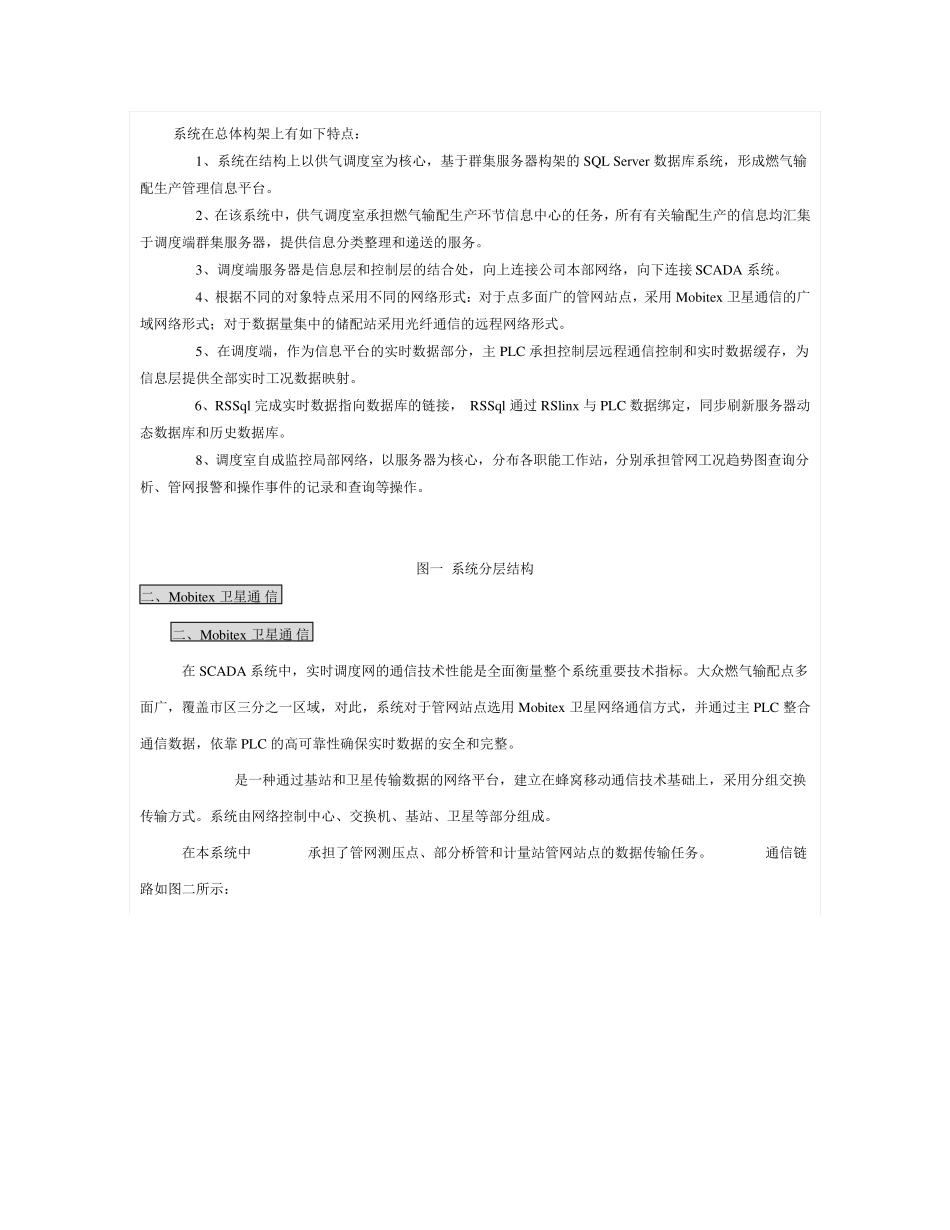

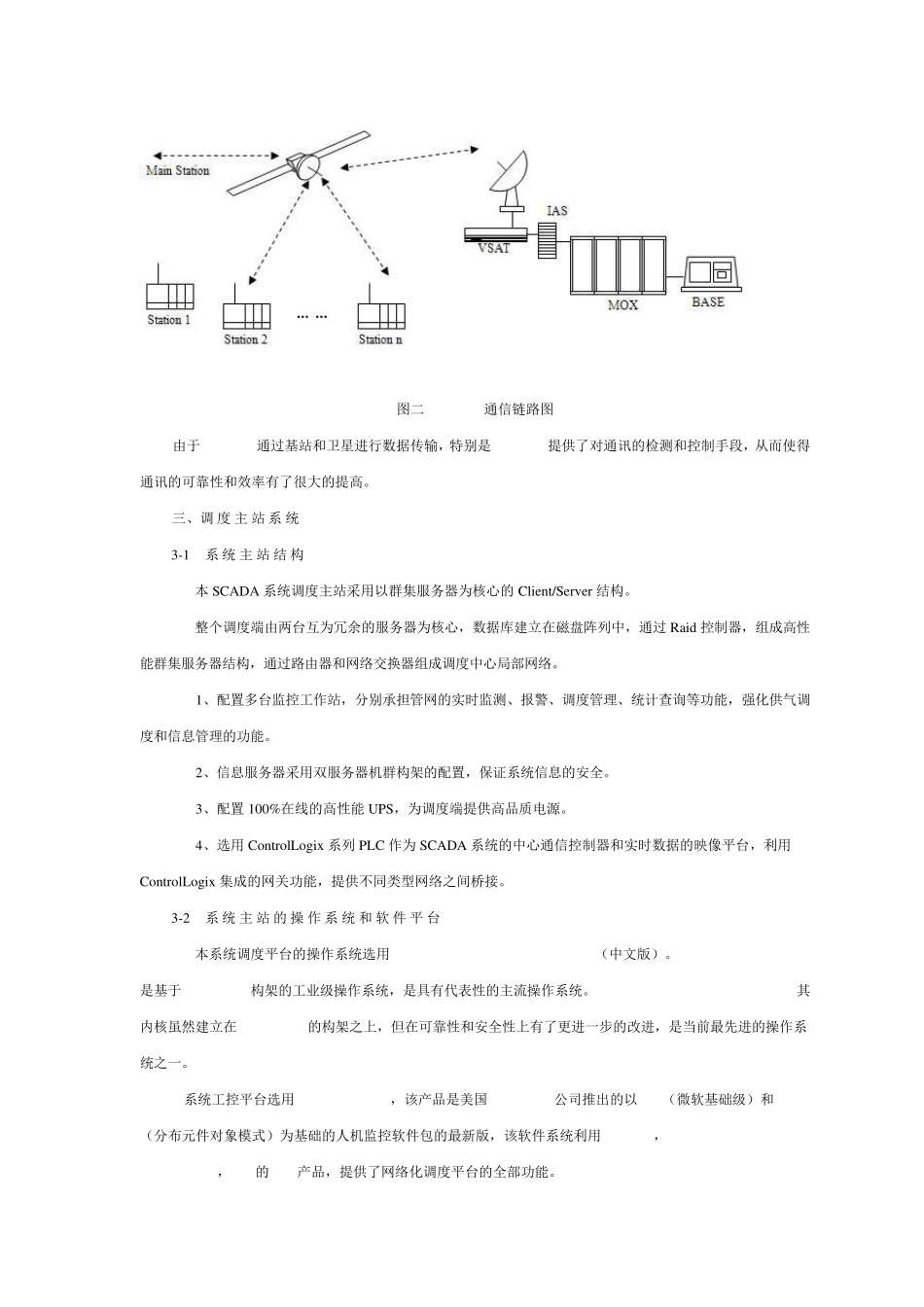

上海大众燃气调度系统 上海大众燃气 SCADA 系统 一、系统概述 上海大众燃气 SCADA 系统项目于 2002 年 7 月正式进入实施阶段,经历年扩展,至 2006 年,系统包括:1 个主站、3 个储配站、56 个调压站、51 个大用户流量站以及门站、过江井等共计 116 个站点,形成完整的、独立的大型、广域实时监测网络。 SCADA 系统调度端中心机房采用群集服务器架构,系统数据库选用 MS SQL Serv er 2000,存储管网实时工况信息及其它生产调度管理信息,并根据不同信息需求,通过 Web 浏览器向各部门提供有关的数据和信息,成为全面掌控区域内燃气输配运行工况的信息中心,形成 B/S 结构的生产过程管理信息枢纽。 二、SCADA 系统监测对象 本SCADA 系统的监测对象包括:燃气储配站、计量站、流量监测站、调压站、压力监测点等。监测和控制的工况数据主要是: 燃气储配站 — 压送机状态、储气柜储量、高度、站内阀门状态、站内压力、流量等。 调压站点 — 中压压力值、低压压力值、调压阀状态等。 流量计量站 — 累积流量、瞬时流量、校正流量、温度、压力等。 压力监测点 — 压力信号。 三、SCADA 系统总体框架 基于大众燃气调度 SCADA 系统的技术条件,本系统在总体网络结构上,分成三个层次: 底层为基本监测站点层,即 100 多个远程站点,其主要任务是采集所在站点的实时工况数据,进行现场处理,并通过远程通讯网络向上转发站点工况数据,接受调度中心的远程指令。 中间层为监控层,即以中央主 PLC 与监控服务器及多台监控操作工作站组成,接受从广域网络传送上来的站点实时工况信息,通过中央主 PLC 转存到 SQL Serv er 数据库并接受信息层调度主机的调度控制指令。 最上一层是信息管理层,除了调度室的调度主机、群集服务器外,还包括与公司本部、输配部以及市燃气处的远程广域网。 大众燃气 SCADA 系统分层结构如图一所示: 系统在总体构架上有如下特点: 1、系统在结构上以供气调度室为核心,基于群集服务器构架的 SQL Serv er 数据库系统,形成燃气输配生产管理信息平台。 2、在该系统中,供气调度室承担燃气输配生产环节信息中心的任务,所有有关输配生产的信息均汇集于调度端群集服务器,提供信息分类整理和递送的服务。 3、调度端服务器是信息层和控制层的结合处,向上连接公司本部网络,向下连接 SCADA 系统。 4、根据不同的对象特点采用不同的网络形式:对于点多面广...
