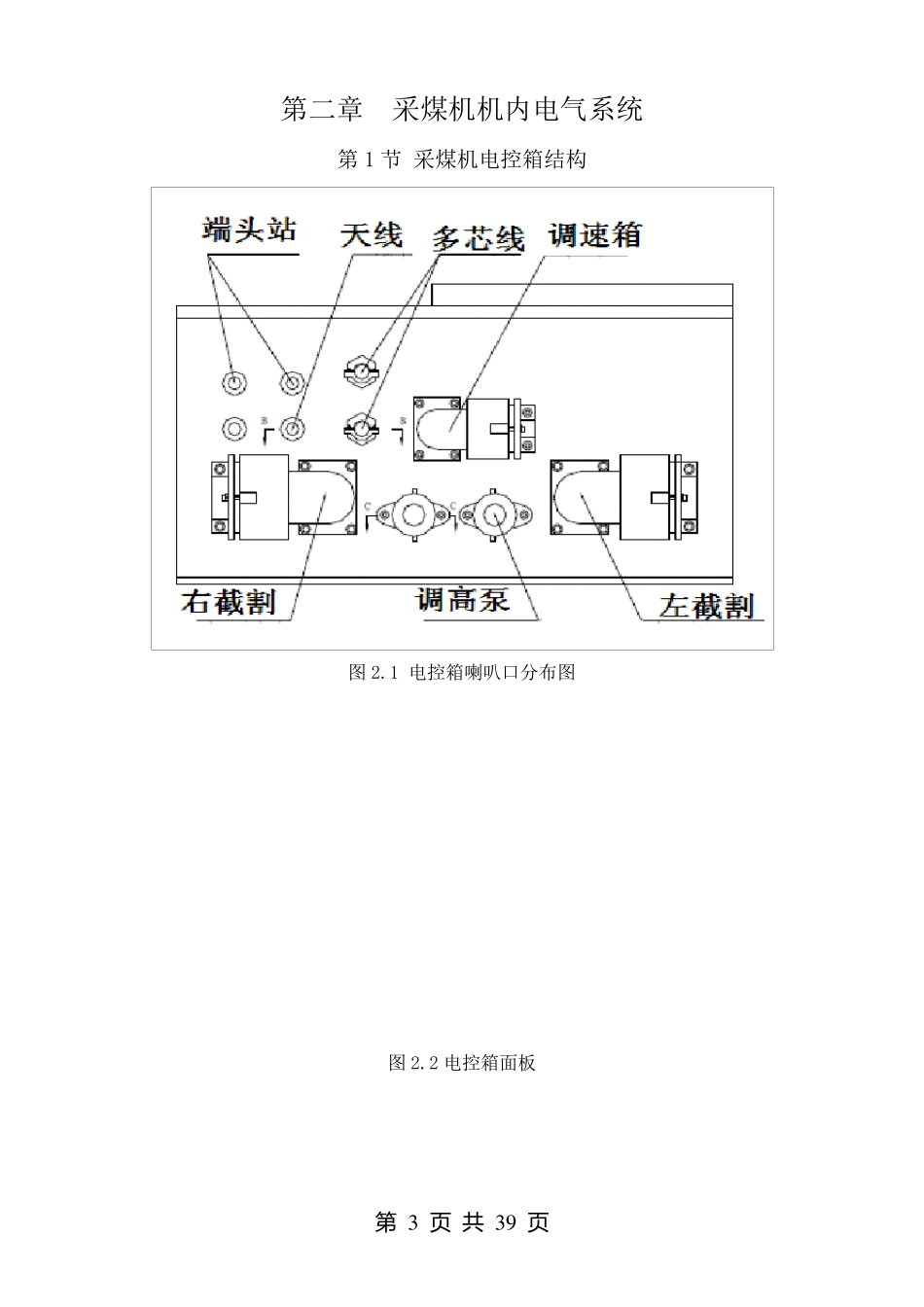

第 1 页 共 3 9 页 MG300/700-QWD 型 电 牵 引 采 煤 机 使 用 说 明 书 天 地 科 技 股 份 有 限 公 司 上海分公 司 天地科技 第 2 页 共 3 9 页 第一章 采煤机电气系统总述 第1 节 电气系统概述 本电气控制系统是为MG300/700-QWD 型电牵引采煤机配套而专门研制的，它采用了可编程序控制器（PLC）和PWM 变频调速技术使采煤机控制、操作可靠方便，牵引实现无级调速，牵引能力强。该机组的动力系统由两台 300kW、1140V 截割电机，一台 18.5KW、1140V 泵电机，两台 40KW、380V 的牵引电机提供。电气系统布置图 1.1。 第2 节电气控制系统原理 电气系统框图，见图 1.1 图 1.1 700 机组系统框图 对于整机的控制有三种人机交互方式：遥控器、端头操作站、机身按钮。 第 3 页 共 3 9 页 第二章 采煤机机内电气系统 第1 节 采煤机电控箱结构 图 2.1 电控箱喇叭口分布图 图 2.2 电控箱面板 第 4 页 共 3 9 页 第 二节 电控系统组件简介 一.电源组件 电源组件（图2.1）部分包括：一个控制变压器，一个非本安电源模块，一个本安电源模块，一个整流桥堆及一些熔断器等。 控制变压器为采煤机提供控制电源，维持控制系统正常工作。原边从1140V 主线中取两相引入（隔离开关之前）。 图2.1 电源组件 1、两组～18V 抽头 输入给PA7 盒，经过内部整流、滤波、稳压电路产生直流±15V，给内部的牵引负荷信号滤波电路供电。 2、交流28V/4A 抽头 经整流桥堆输出直流F+24V，给所有电磁阀及先导自保继电器(PA1 盒内)提供工作电源。 3、交流190V/0.2A 抽头 经本安电源模块，输出本安A+12V，为端头站、端头接收盒和瓦斯断电仪供电。 4、交流220V/1A 抽头 给PLC 冷却风扇供电； 同时经非本安电源模块，输出非本安F+12V 和 S+24V，其中F+12V 为端头接收盒PA1 内端头信号执行电路及遥控接收盒PA2 提供工作电源，S+24V 为GP 显示器及电流互感器工作电源。 5、交流160V 抽头 为PLC 提供工作电源。 注： GE（通用电气）系列 PLC 工作电压范围为100V～240V。 第 5 页 共 3 9 页 二．可编程控制器 可编程控制器（简称PLC）安装在电控箱的左边，如图2.2 所示，在其左边有一风扇作为冷却PLC 用。 （1）基本组成 ① 母版： 采用的是5 槽的母版，电源模块安装在其最左边（不占用槽位）。 ② 电源模块，其主要用途是为PLC 各模块的集...
