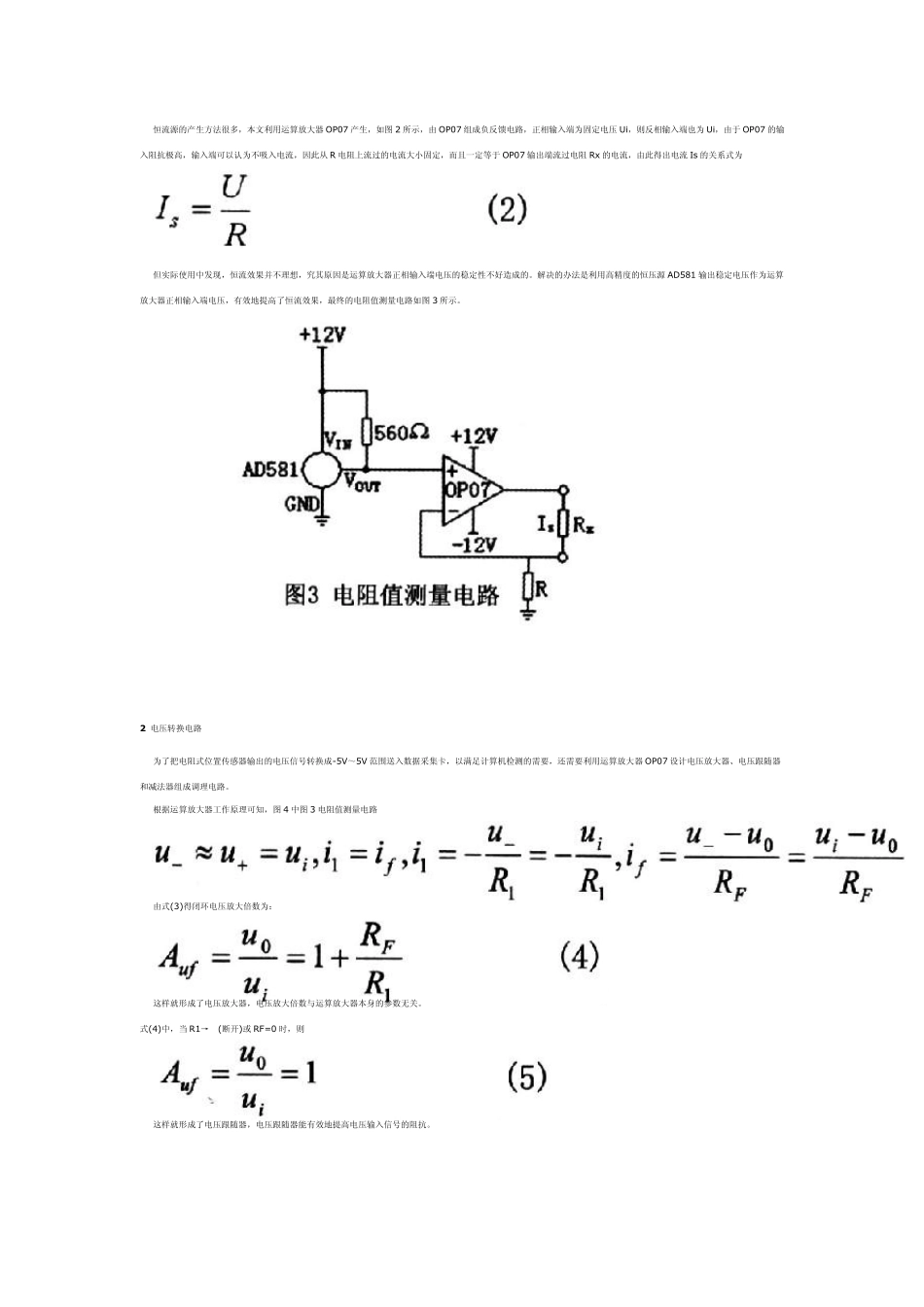

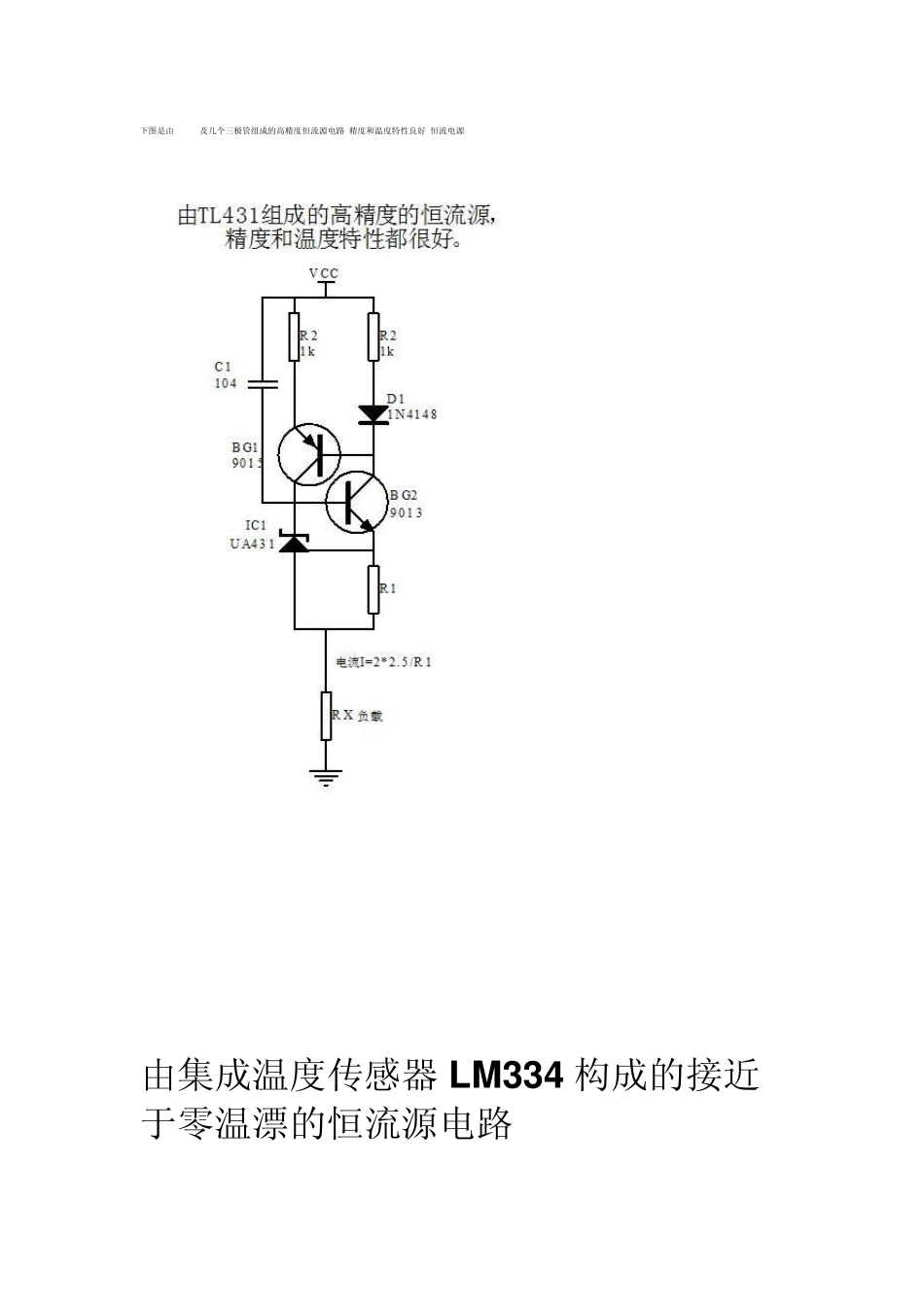

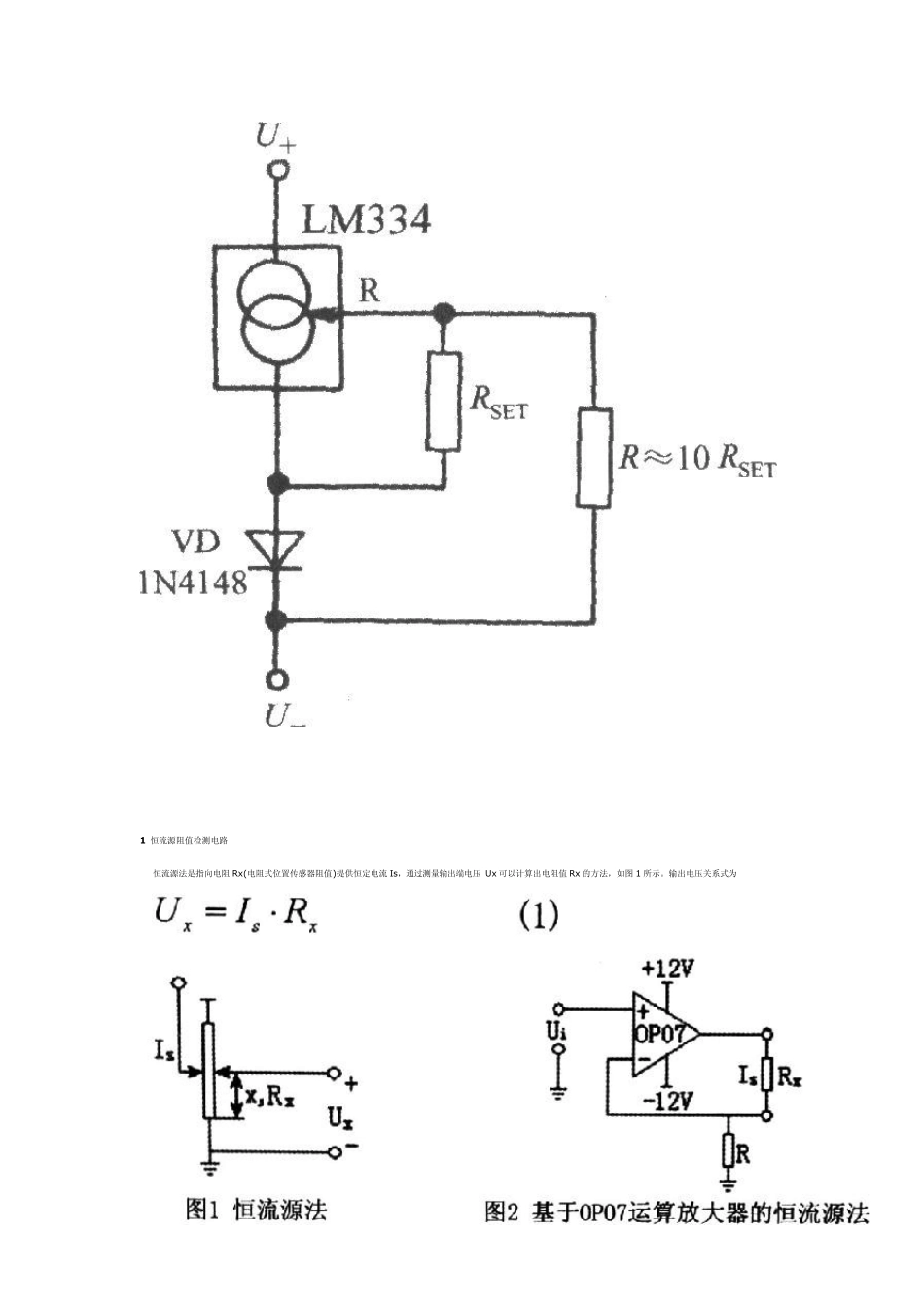

下图是由TL431及几个三极管组成的高精度恒流源电路,精度和温度特性良好.恒流电源 I=2*2.5/R1. R1=2.5/Iout 由集成温度传感器 LM 334 构成的接近于零温漂的恒流源电路 1 恒流源阻值检测电路 恒流源法是指向电阻Rx(电阻式位置传感器阻值)提供恒定电流Is，通过测量输出端电压Ux 可以计算出电阻值Rx 的方法，如图1 所示。输出电压关系式为 恒流源的产生方法很多，本文利用运算放大器 OP07 产生，如图 2 所示，由 OP07 组成负反馈电路，正相输入端为固定电压 Ui，则反相输入端也为 Ui，由于 OP07 的输入阻抗极高，输入端可以认为不吸入电流，因此从 R 电阻上流过的电流大小固定，而且一定等于 OP07 输出端流过电阻 Rx 的电流，由此得出电流 Is 的关系式为 但实际使用中发现，恒流效果并不理想，究其原因是运算放大器正相输入端电压的稳定性不好造成的。解决的办法是利用高精度的恒压源 AD581 输出稳定电压作为运算放大器正相输入端电压，有效地提高了恒流效果，最终的电阻值测量电路如图 3 所示。 2 电压转换电路 为了把电阻式位置传感器输出的电压信号转换成-5V～5V 范围送入数据采集卡，以满足计算机检测的需要，还需要利用运算放大器 OP07 设计电压放大器、电压跟随器和减法器组成调理电路。 根据运算放大器工作原理可知，图 4 中图 3 电阻值测量电路 由式(3)得闭环电压放大倍数为： 这样就形成了电压放大器，电压放大倍数与运算放大器本身的参数无关。 式(4)中，当R1→∞(断开)或 RF=0 时，则 这样就形成了电压跟随器，电压跟随器能有效地提高电压输入信号的阻抗。 由图5 可列出关系式 根据运算放大器工作原理可知u-≈u+，由式(6)可得出 当R1=R2=R3=RF 时，式（7）变为 这样就形成了减法器，减法器的输出电压u0 等于两个输入电压的差值。 3 位置检测电路 X2 位置检测电路如图6 所示，AD581 输出的+10V 稳定电压经过电阻分压产生+1V 的基准电压，根据式(4)将电阻(图6 中虚线框电阻)选择为250Ω将会形成4mA 的恒定电流。若传感器(图6 中的X2)的阻值范围是 0～2kΩ，所以 4mA 恒定电流流过传感器产生 0～8V 的电压，再加上 1V 的基准电压，送入由运算放大器OP07 制作的减法器的正相输入端是 1v～9V 范围的电压。另外，AD581 输出的+10V 稳定电压经过电阻分压产生+5V 的电压经过电压跟随器送入减法器的负相输入端。根据减法器的原理，其输出电压范围在-4v～4v，该...
