下水道施工工艺和技术

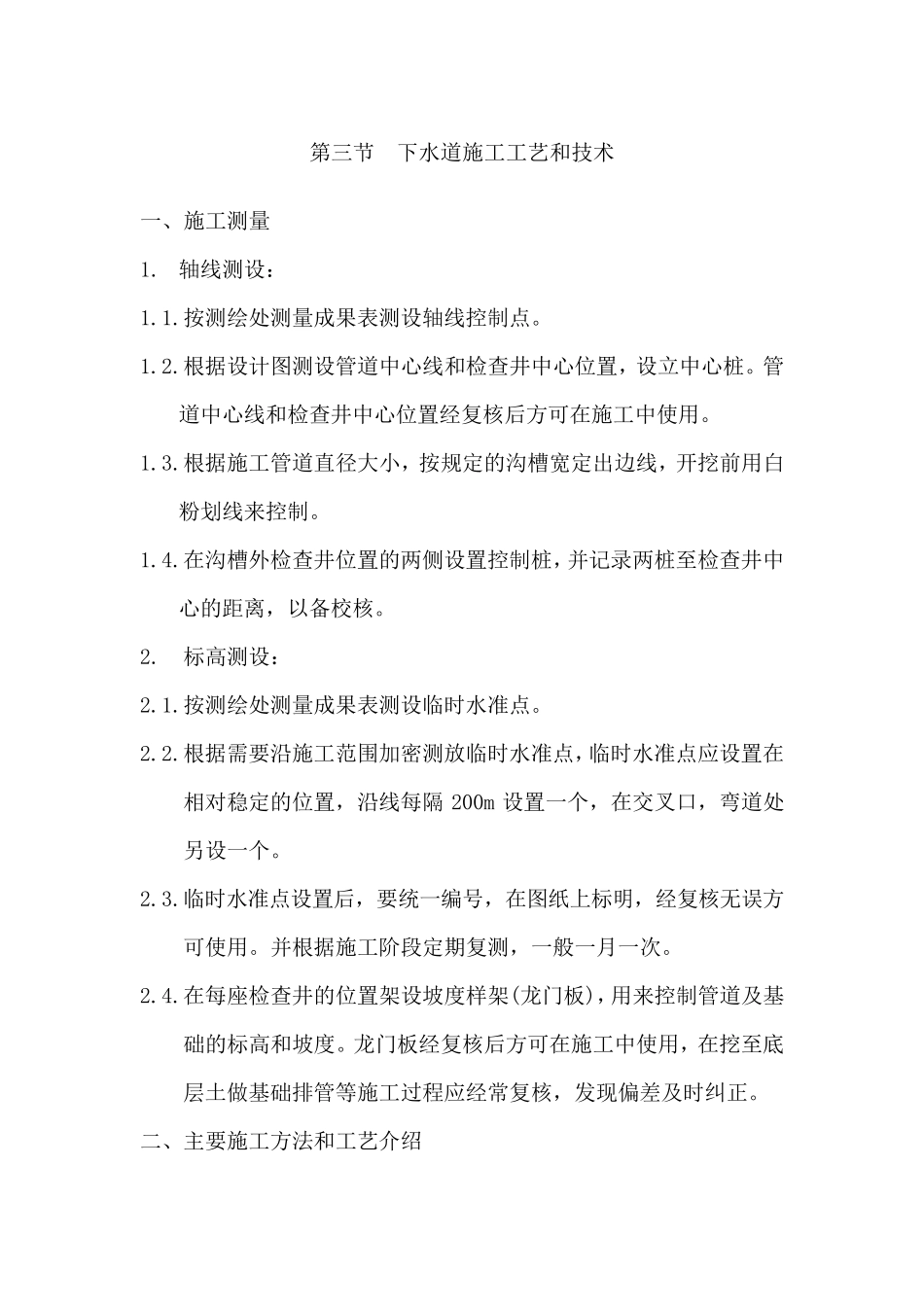

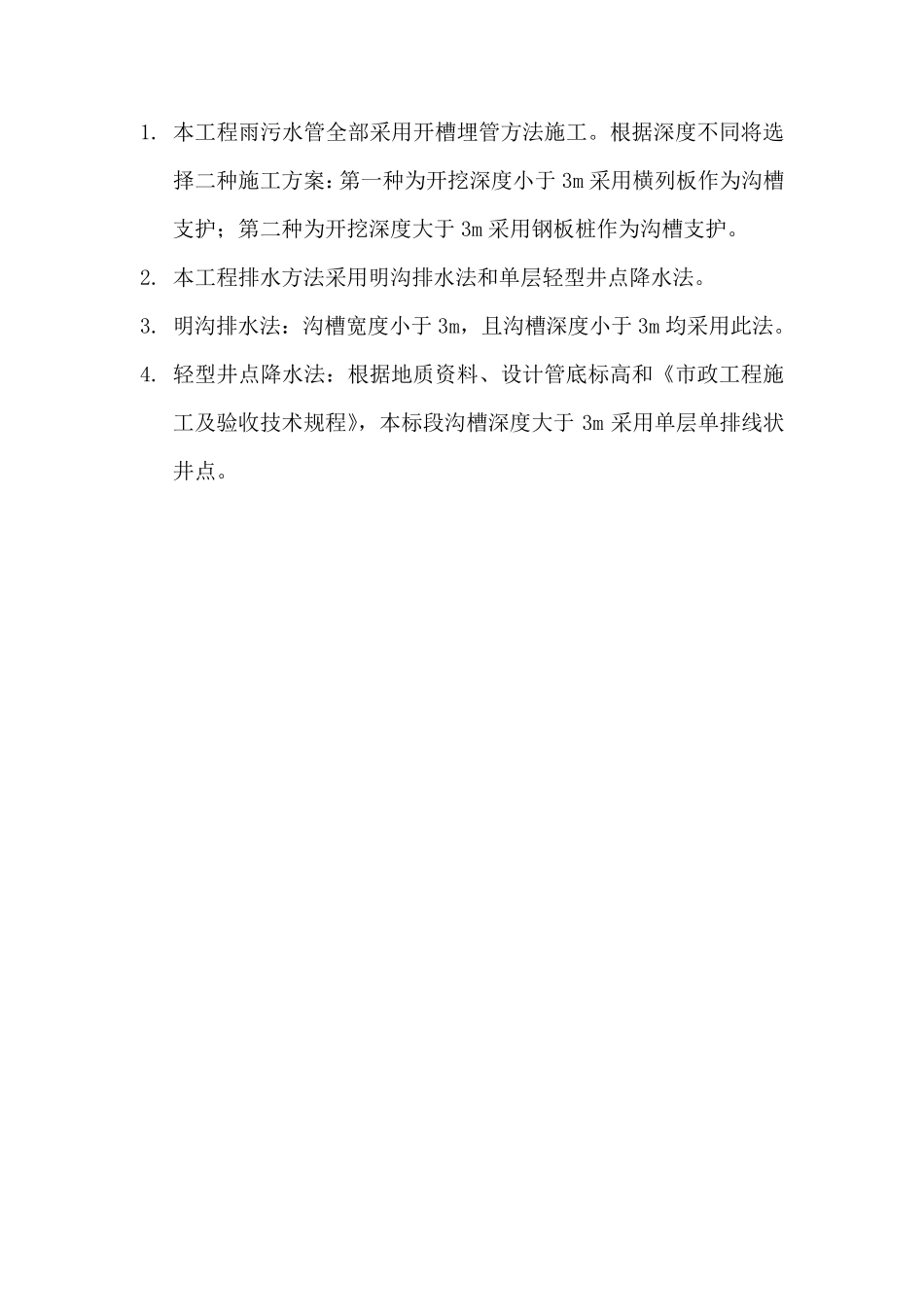

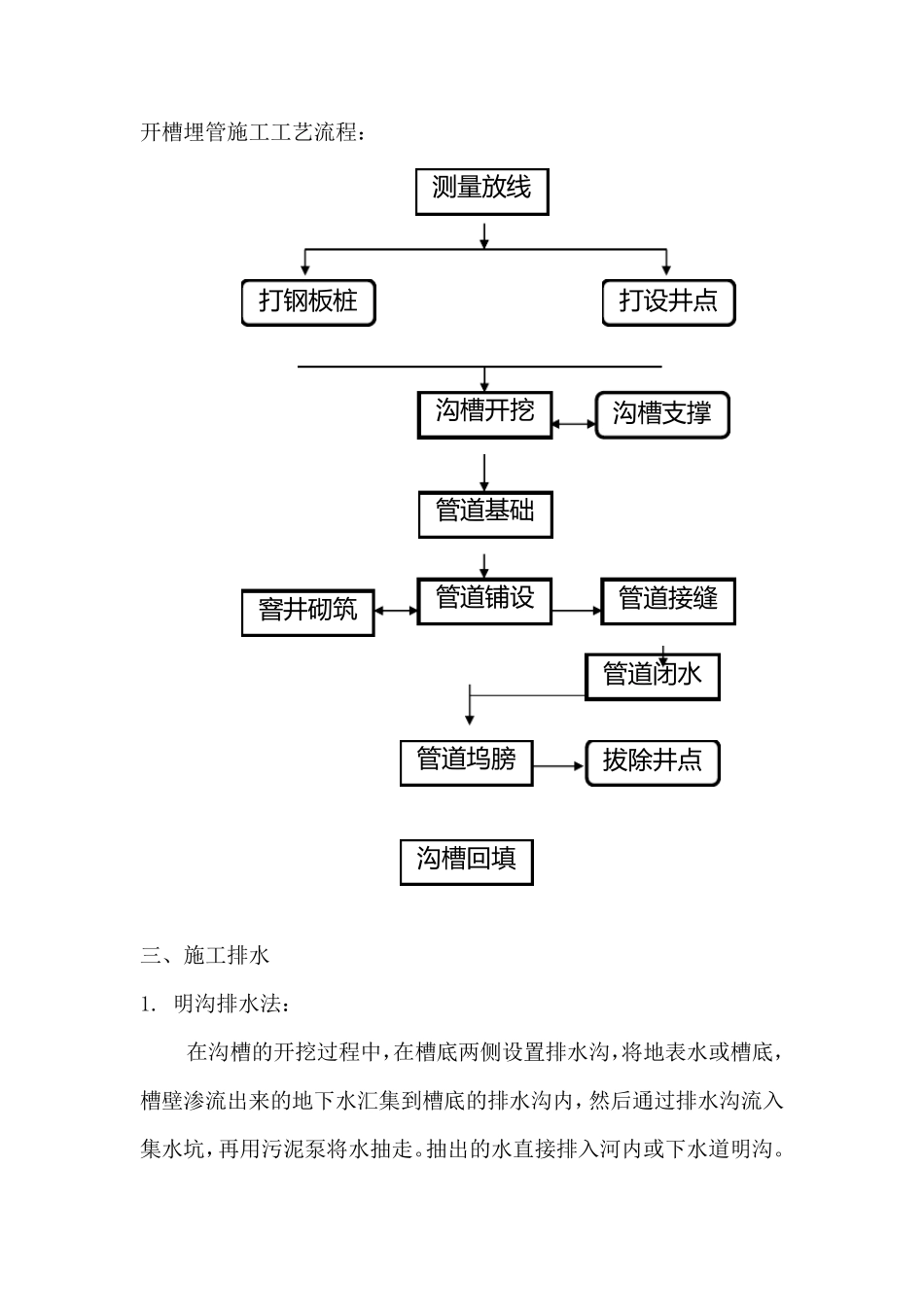

第三节 下水道施工工艺和技术 一、施工测量 1. 轴线测设： 1.1.按测绘处测量成果表测设轴线控制点。 1.2.根据设计图测设管道中心线和检查井中心位置，设立中心桩。管道中心线和检查井中心位置经复核后方可在施工中使用。 1.3.根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制。 1.4.在沟槽外检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。 2. 标高测设： 2.1.按测绘处测量成果表测设临时水准点。 2.2.根据需要沿施工范围加密测放临时水准点，临时水准点应设置在相对稳定的位置，沿线每隔 200m 设置一个，在交叉口，弯道处另设一个。 2.3.临时水准点设置后，要统一编号，在图纸上标明，经复核无误方可使用。并根据施工阶段定期复测，一般一月一次。 2.4.在每座检查井的位置架设坡度样架(龙门板)，用来控制管道及基础的标高和坡度。龙门板经复核后方可在施工中使用，在挖至底层土做基础排管等施工过程应经常复核，发现偏差及时纠正。 二、主要施工方法和工艺介绍 1. 本工程雨污水管全部采用开槽埋管方法施工。根据深度不同将选择二种施工方案：第一种为开挖深度小于3m 采用横列板作为沟槽支护；第二种为开挖深度大于3m 采用钢板桩作为沟槽支护。 2. 本工程排水方法采用明沟排水法和单层轻型井点降水法。 3. 明沟排水法：沟槽宽度小于3m，且沟槽深度小于3m 均采用此法。 4. 轻型井点降水法：根据地质资料、设计管底标高和《市政工程施工及验收技术规程》，本标段沟槽深度大于3m 采用单层单排线状井点。 开槽埋管施工工艺流程： 三、施工排水 1. 明沟排水法： 在沟槽的开挖过程中，在槽底两侧设置排水沟，将地表水或槽底，槽壁渗流出来的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水坑，再用污泥泵将水抽走。抽出的水直接排入河内或下水道明沟。测 量 放 线 沟 槽 开 挖 管 道 基 础 沟 槽 支 撑 管 道 铺 设 窨 井砌筑 管 道 坞膀 管 道 闭水 沟 槽 回填 拔除井点 管 道 接缝 打设 井点 打钢板桩 排水沟深度比沟槽底低0.4m~0.5m，集水坑比排水沟低0.5m~1m，并保持水流畅通，地下水位低于开挖基坑底0.5m。 2. 轻型井点降水法： 2.1. 平面布置图：  井管距离槽壁 1m~1.5m，井点管的间距采用 0.8m~1.2m。单层单排线状井点要设在地下水流上游一侧，两端延伸长度不小于沟槽宽。 2.2. 剖面图： 地下水降落坡...
