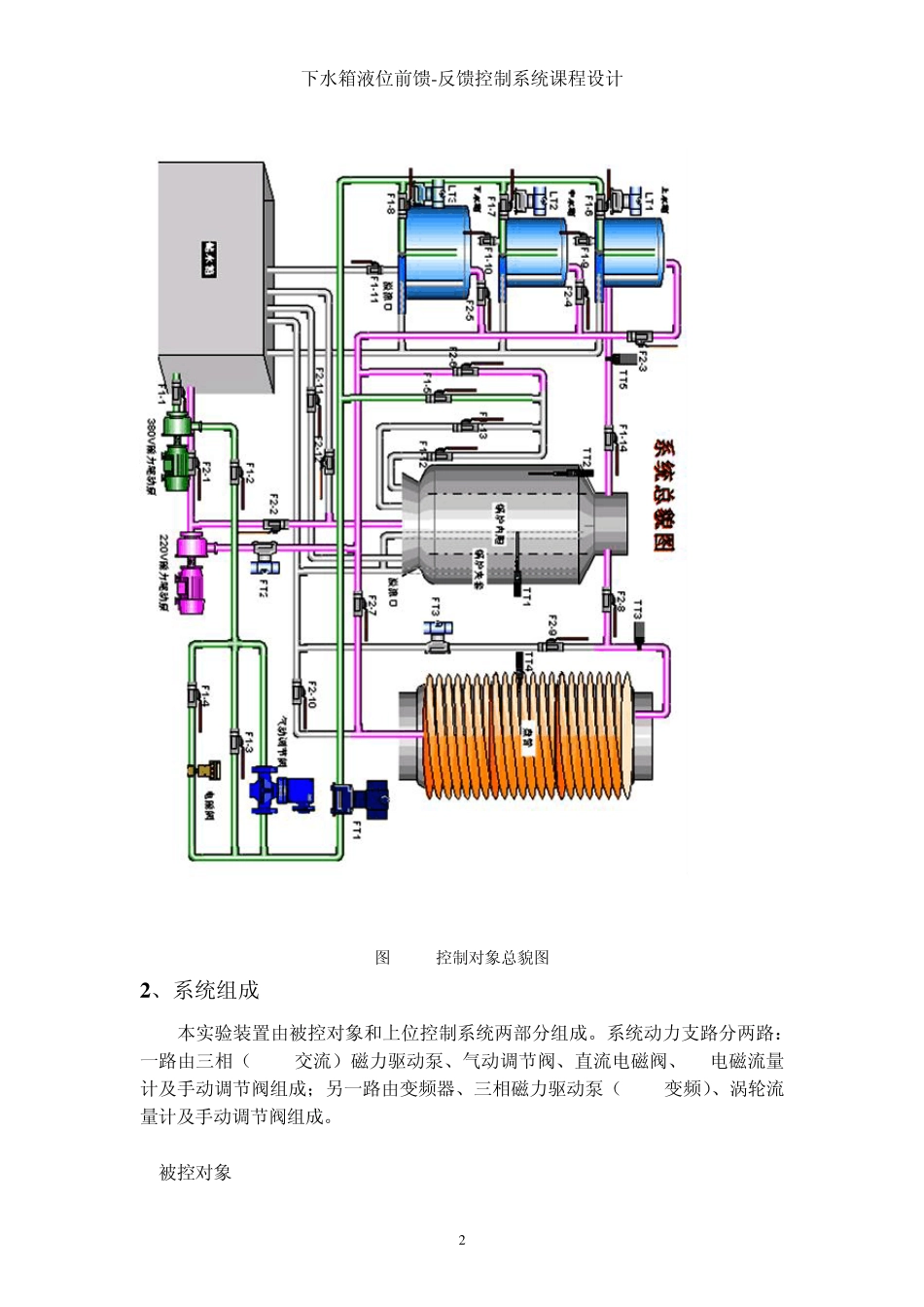

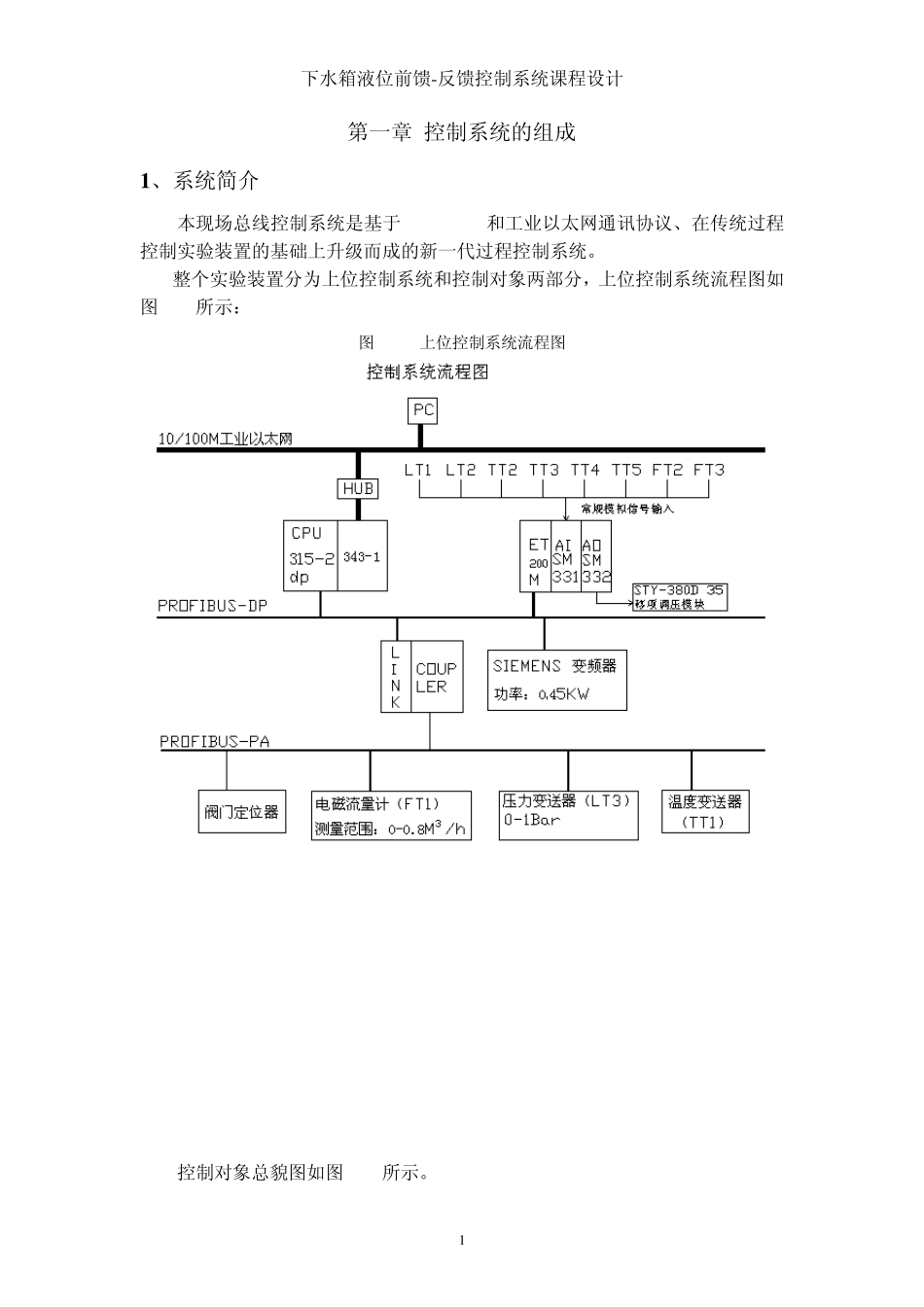

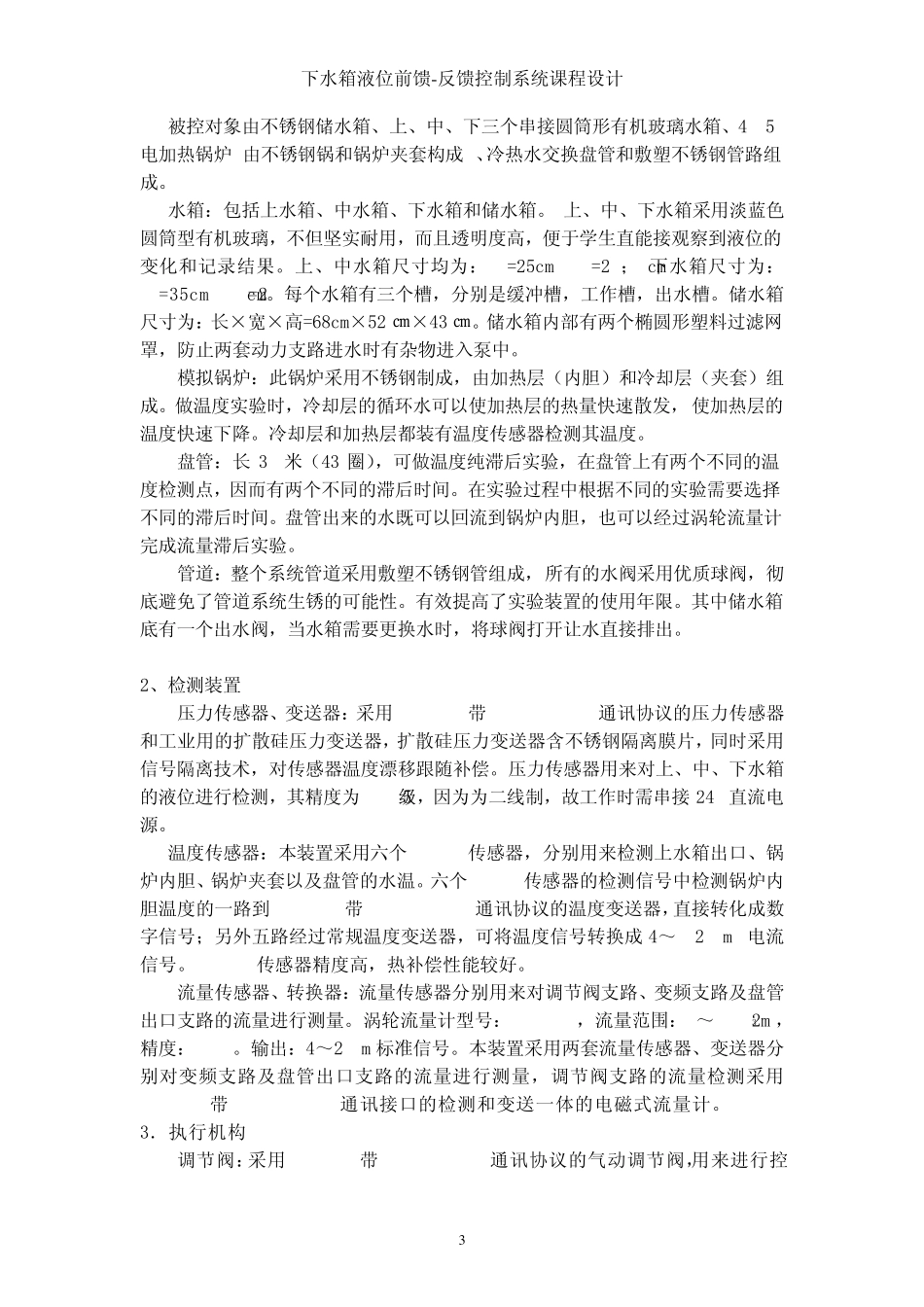

下水箱液位前馈-反馈控制系统课程设计 1 第一章 控制系统的组成 1 、系统简介 本现场总线控制系统是基于 PROFIBUS和工业以太网通讯协议、在传统过程控制实验装置的基础上升级而成的新一代过程控制系统。 整个实验装置分为上位控制系统和控制对象两部分，上位控制系统流程图如图 1-1所示： 图 1-1 上位控制系统流程图 控制对象总貌图如图 1-2所示。 下水箱液位前馈-反馈控制系统课程设计 2 图1-2 控制对象总貌图 2 、系统组成 本实验装置由被控对象和上位控制系统两部分组成。系统动力支路分两路：一路由三相（380V交流）磁力驱动泵、气动调节阀、直流电磁阀、PA电磁流量计及手动调节阀组成；另一路由变频器、三相磁力驱动泵（220V变频）、涡轮流量计及手动调节阀组成。 1.被控对象 下水箱液位前馈-反馈控制系统课程设计 3 被控对象由不锈钢储水箱、上、中、下三个串接圆筒形有机玻璃水箱、4.5Kw电加热锅炉(由不锈钢锅和锅炉夹套构成)、冷热水交换盘管和敷塑不锈钢管路组成。 水箱：包括上水箱、中水箱、下水箱和储水箱。 上、中、下水箱采用淡蓝色圆筒型有机玻璃，不但坚实耐用，而且透明度高，便于学生直能接观察到液位的变化和记录结果。上、中水箱尺寸均为：d=25cm,h=20 cm； 下水箱尺寸为：d=35cm,h=20 cm。每个水箱有三个槽，分别是缓冲槽，工作槽，出水槽。储水箱尺寸为：长×宽×高=68cm×52 ㎝×43 ㎝。储水箱内部有两个椭圆形塑料过滤网罩，防止两套动力支路进水时有杂物进入泵中。 模拟锅炉：此锅炉采用不锈钢制成，由加热层（内胆）和冷却层（夹套）组成。做温度实验时，冷却层的循环水可以使加热层的热量快速散发，使加热层的温度快速下降。冷却层和加热层都装有温度传感器检测其温度。 盘管：长37米（43 圈），可做温度纯滞后实验，在盘管上有两个不同的温度检测点，因而有两个不同的滞后时间。在实验过程中根据不同的实验需要选择不同的滞后时间。盘管出来的水既可以回流到锅炉内胆，也可以经过涡轮流量计完成流量滞后实验。 管道：整个系统管道采用敷塑不锈钢管组成，所有的水阀采用优质球阀，彻底避免了管道系统生锈的可能性。有效提高了实验装置的使用年限。其中储水箱底有一个出水阀，当水箱需要更换水时，将球阀打开让水直接排出。 2、检测装置 压力传感器、变送器：采用SIEMENS带 PROFIBUS-PA通讯协议的压力传感器和工业用的扩散硅压力变送器，扩散硅压力变送器含不锈钢隔离膜片，同时...
