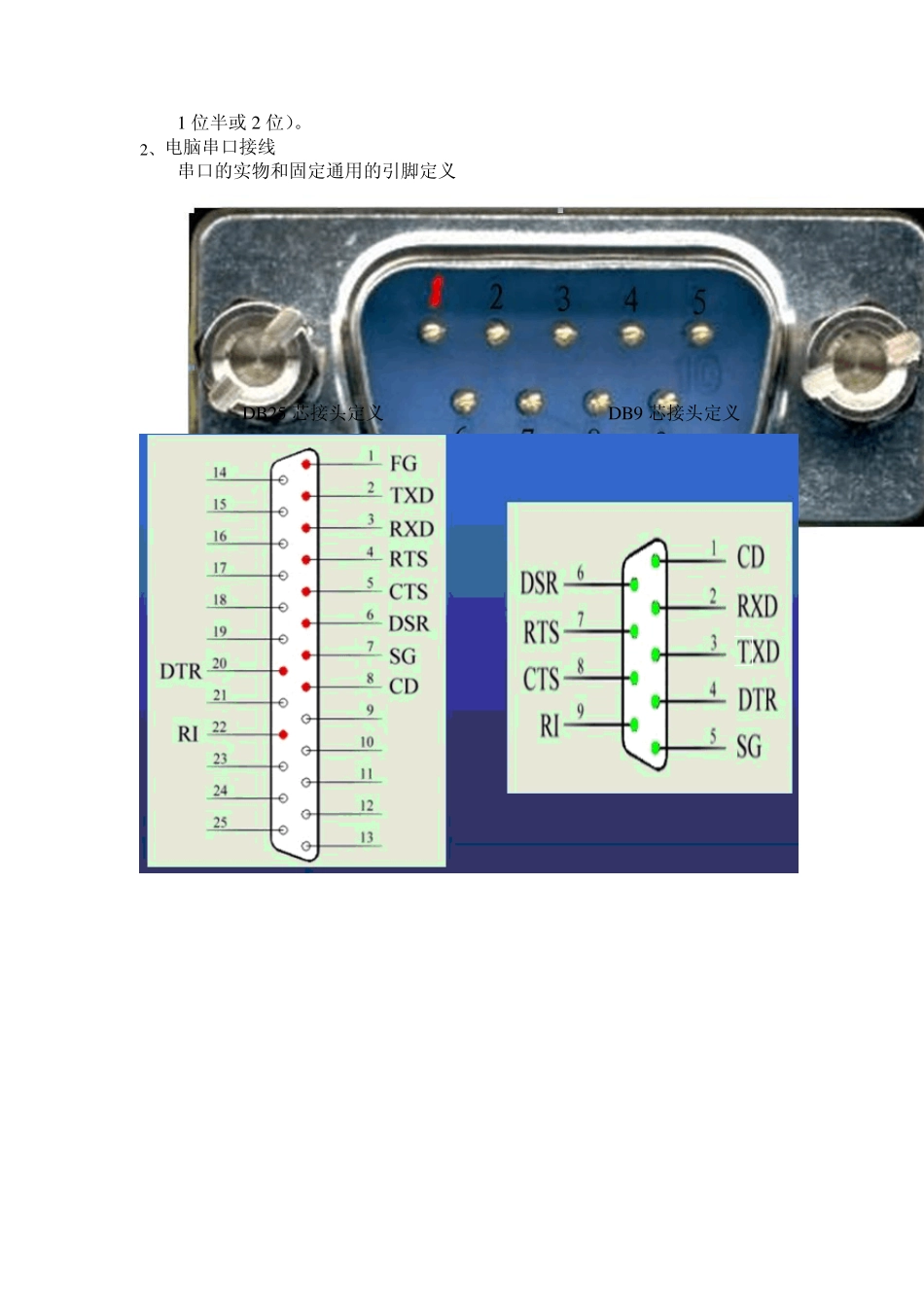

不同类型PLC 的串口通讯 串口通讯在越来越多的智能仪表，PLC,触摸屏，工控软件（组态王、WINCC）,编程软件等等和串口通讯有着直接的关系，因此比较深入的了解串口通讯，有助于我们对这些设备和软件的通讯协议的通讯波特率，起始位，数据位，奇偶校验，停止位的设置。关于计算机的通讯技术，是我们仪表比较前卫又比较较难懂的知识。他更是我们了解平常接触的RJ-45 TCP/IP 通讯的基础。 关于串口通讯的几个概念： 1、串口通讯传送信号的帧数 Data Format 串口通讯传送一个字符（一帧数据）包括：一个起始位；7 位或 8 位数据位（大多数设备通讯数据位 7、8 位居多）；一个奇/偶校验位；停止位（1 位或 1 位半或2 位）。 2、电脑串口接线 串口的实物和固定通用的引脚定义 DB25 芯接头定义 DB9 芯接头定义 PC 串行接口串口定义(db9) PC/AT 机上的串行口是 9 针公插座，引脚定义为： 1 CD <-- Carrier Detect 载波检测 2 RXD <-- Receiv e Data 接收数据 3 TXD --> Transmit Data 发送数据 4 DTR --> Data Terminal Ready 数据终端准备好 5 GND –– Sy stem Grou nd 信号地 6 DSR <-- Data Set Ready 数据准备好 7 RTS --> Requ est to Send 请求发送 8 CTS <-- Clear to Send 允许发送 9 RI <-- Ring Indicator 振铃提示 其中2、3、5 脚在设备和 PLC 通讯中经常用到，时常用的接法，必须记住。 在焊接过程中一定要看好排列的次序，分清端脚，现在的DB9 芯头分公母头，计算机上一般为母口，配套的接头为头，公母头上都打有端子号，一定要看清焊接。PLC 的公母头有的不一样，一定要看清，不要不分公母，造成无法连接接头。 3、智能仪表，PLC,触摸屏，工控软件（组态王、WINCC）,编程软件都会告诉大家自身串口端口的引脚定义。例如承重管理机，F701C,各大几大 PLC 厂商的串口端口的引脚定义。 从说明书上，可以清楚的可能看出 TXD 和 RXD 的引脚定义。波特率，起始位，数据位，奇偶数校验，停止位等等信息，他为我们提供详尽的通讯参数设置。这在组态王和称重管理机的通讯设置上必须保持一致。 其他欧姆龙各种信号的PLC 也给出了串口引脚的定义，但西门子通讯不对大家开放串口通讯的引脚协议，在翻阅各类资料总结出他的串口引脚为4，9 的485 通讯。在连接电脑串口和各类智能仪表或 PLC 的串口通讯引脚时，电脑的串口引脚TXD 和智能...
