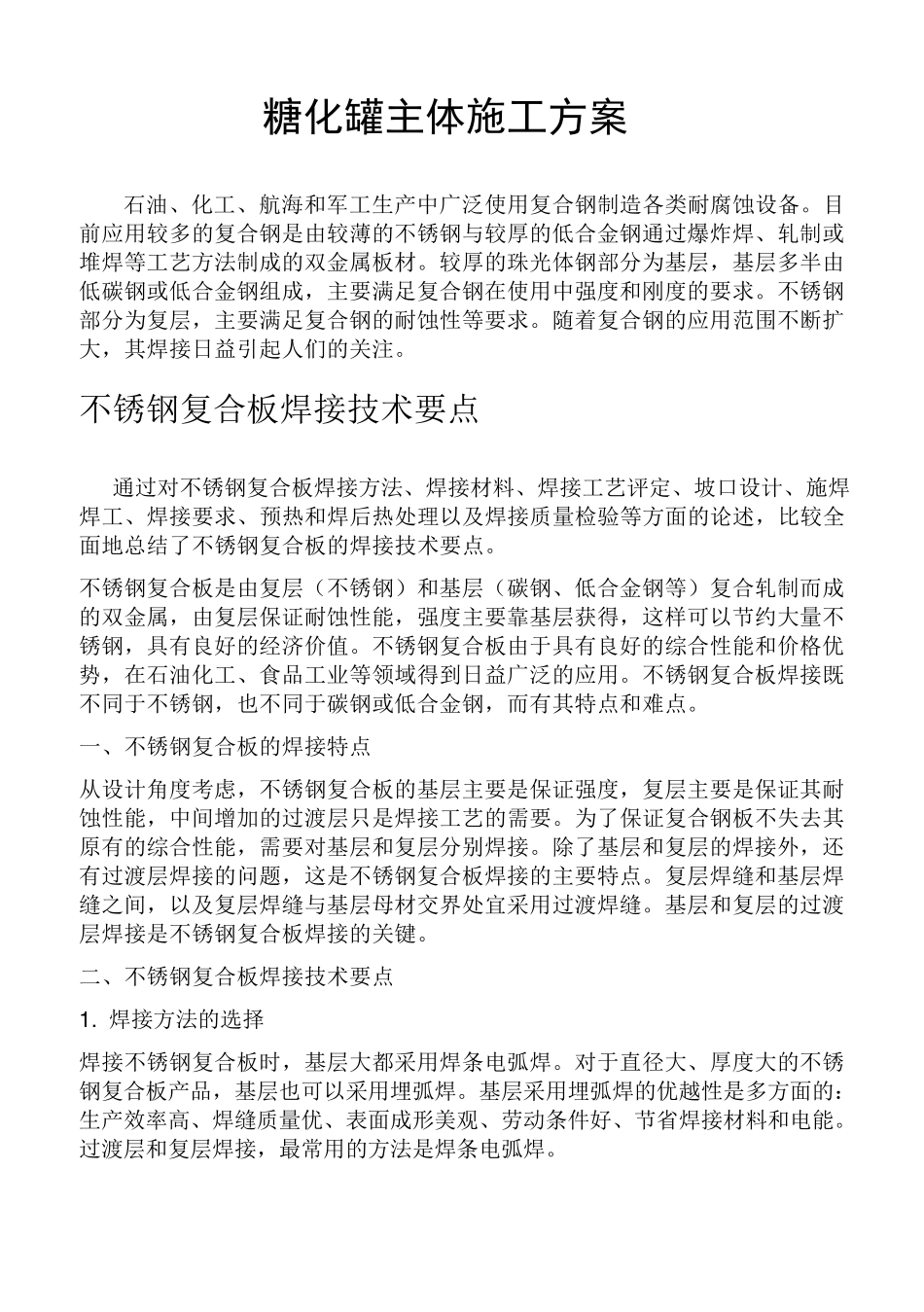

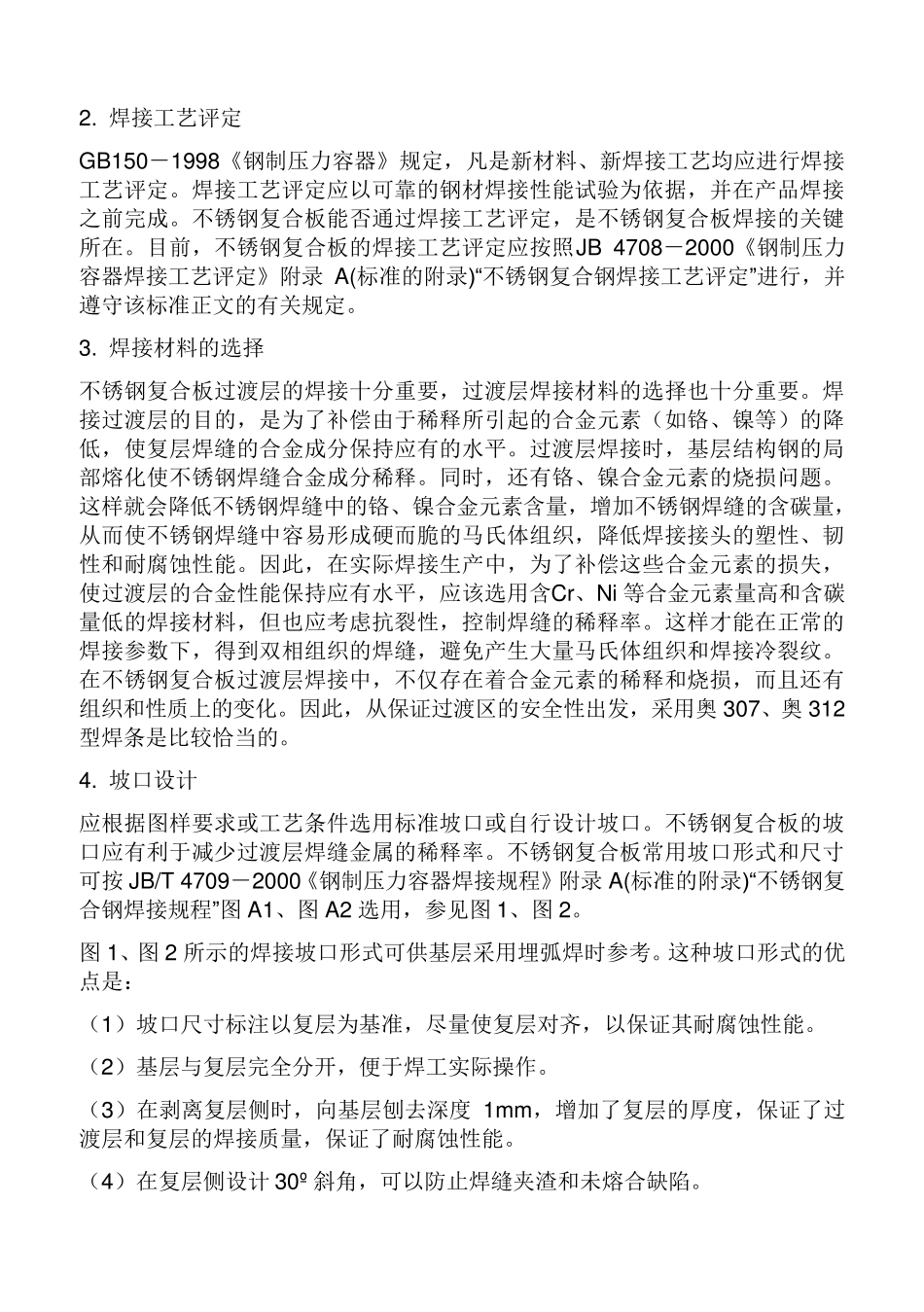

糖化罐主体施工方案 石油、化工、航海和军工生产中广泛使用复合钢制造各类耐腐蚀设备。目前应用较多的复合钢是由较薄的不锈钢与较厚的低合金钢通过爆炸焊、轧制或堆焊等工艺方法制成的双金属板材。较厚的珠光体钢部分为基层，基层多半由低碳钢或低合金钢组成，主要满足复合钢在使用中强度和刚度的要求。不锈钢部分为复层，主要满足复合钢的耐蚀性等要求。随着复合钢的应用范围不断扩大，其焊接日益引起人们的关注。 不锈钢复合板焊接技术要点 通过对不锈钢复合板焊接方法、焊接材料、焊接工艺评定、坡口设计、施焊焊工、焊接要求、预热和焊后热处理以及焊接质量检验等方面的论述，比较全面地总结了不锈钢复合板的焊接技术要点。 不锈钢复合板是由复层（不锈钢）和基层（碳钢、低合金钢等）复合轧制而成的双金属，由复层保证耐蚀性能，强度主要靠基层获得，这样可以节约大量不锈钢，具有良好的经济价值。不锈钢复合板由于具有良好的综合性能和价格优势，在石油化工、食品工业等领域得到日益广泛的应用。不锈钢复合板焊接既不同于不锈钢，也不同于碳钢或低合金钢，而有其特点和难点。 一、不锈钢复合板的焊接特点 从设计角度考虑，不锈钢复合板的基层主要是保证强度，复层主要是保证其耐蚀性能，中间增加的过渡层只是焊接工艺的需要。为了保证复合钢板不失去其原有的综合性能，需要对基层和复层分别焊接。除了基层和复层的焊接外，还有过渡层焊接的问题，这是不锈钢复合板焊接的主要特点。复层焊缝和基层焊缝之间，以及复层焊缝与基层母材交界处宜采用过渡焊缝。基层和复层的过渡层焊接是不锈钢复合板焊接的关键。 二、不锈钢复合板焊接技术要点 1 . 焊接方法的选择 焊接不锈钢复合板时，基层大都采用焊条电弧焊。对于直径大、厚度大的不锈钢复合板产品，基层也可以采用埋弧焊。基层采用埋弧焊的优越性是多方面的：生产效率高、焊缝质量优、表面成形美观、劳动条件好、节省焊接材料和电能。过渡层和复层焊接，最常用的方法是焊条电弧焊。 2. 焊接工艺评定 GB150－1998《钢制压力容器》规定，凡是新材料、新焊接工艺均应进行焊接工艺评定。焊接工艺评定应以可靠的钢材焊接性能试验为依据，并在产品焊接之前完成。不锈钢复合板能否通过焊接工艺评定，是不锈钢复合板焊接的关键所在。目前，不锈钢复合板的焊接工艺评定应按照JB 4708－2000《钢制压力容器焊接工艺评定》附录 A(标准的附录)“不锈钢复合钢焊接工艺评定”进行，并遵守该标...
