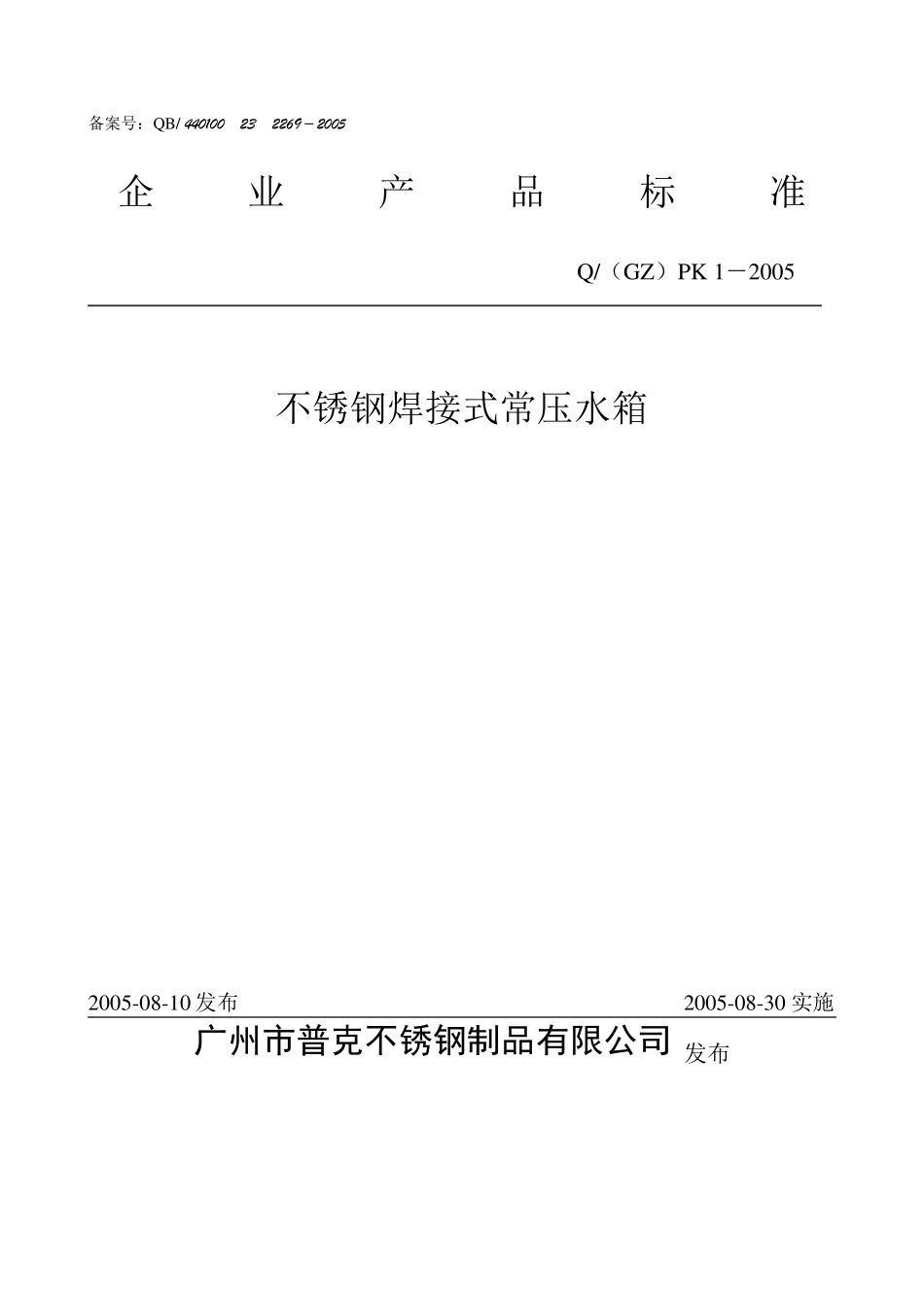

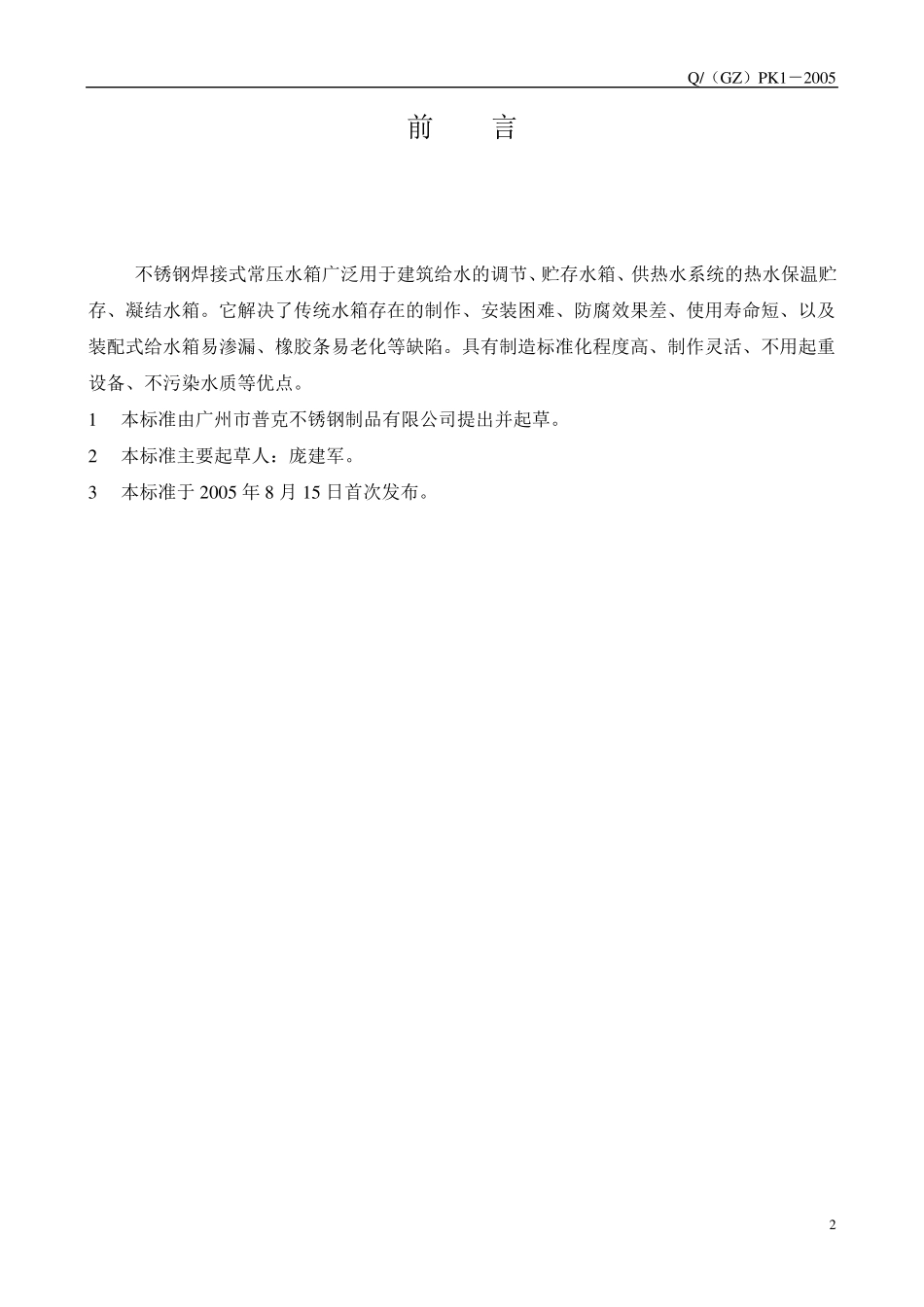

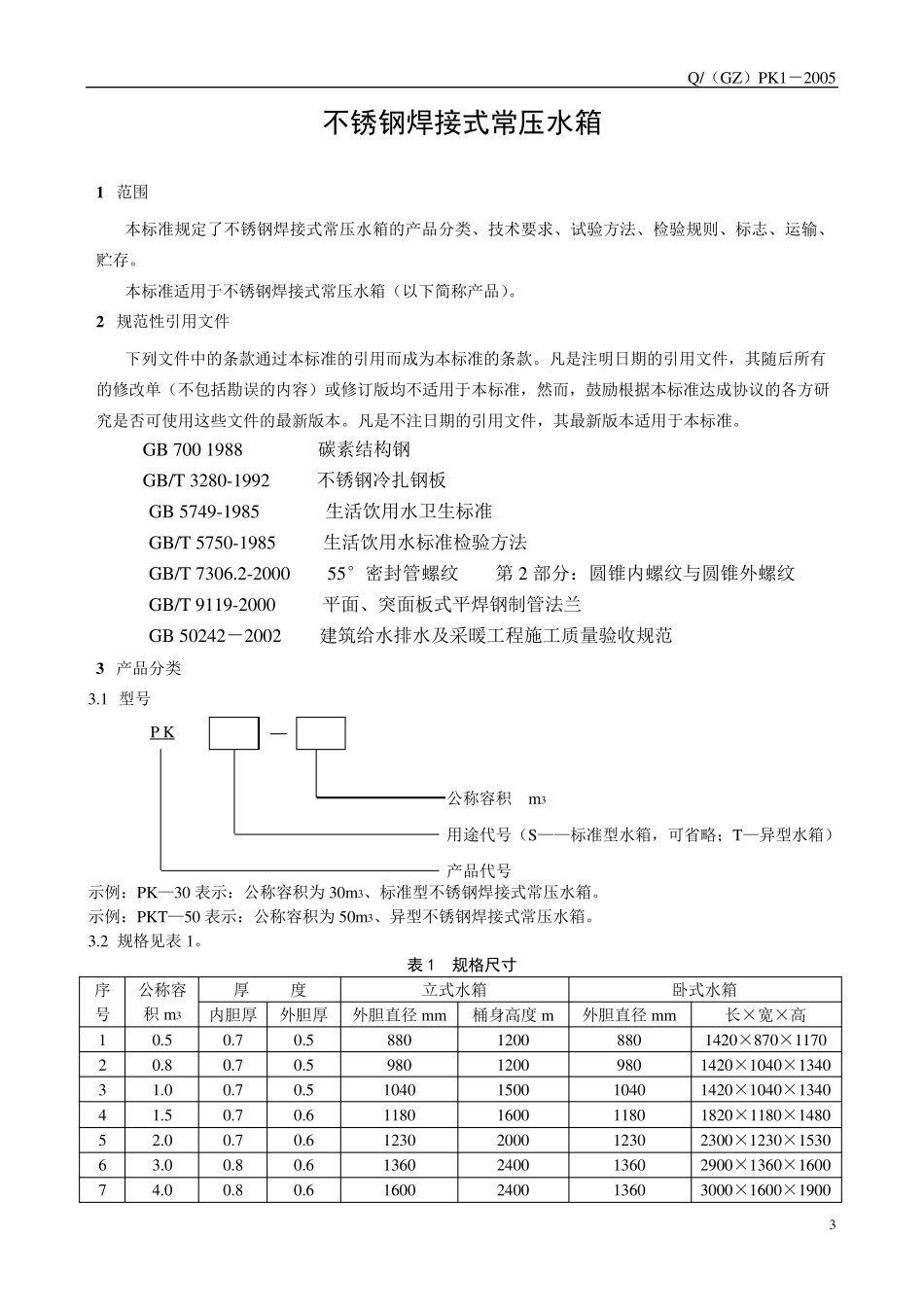

备案号：QB/ 440100 23 2269－ 2005 企 业 产 品 标 准 Q/（GZ）PK 1－2005 不锈钢焊接式常压水箱 2005-08-10 发布 2005-08-30 实施 广州市普克不锈钢制品有限公司 发布 Q/（GZ）PK1－2005 2 前 言 不锈钢焊接式常压水箱广泛用于建筑给水的调节、贮存水箱、供热水系统的热水保温贮存、凝结水箱。它解决了传统水箱存在的制作、安装困难、防腐效果差、使用寿命短、以及装配式给水箱易渗漏、橡胶条易老化等缺陷。具有制造标准化程度高、制作灵活、不用起重设备、不污染水质等优点。 1 本标准由广州市普克不锈钢制品有限公司提出并起草。 2 本标准主要起草人：庞建军。 3 本标准于2005 年 8 月 15 日首次发布。 Q/（GZ）PK1－2005 3 不锈钢焊接式常压水箱 1 范围 本标准规定了不锈钢焊接式常压水箱的产品分类、技术要求、试验方法、检验规则、标志、运输、贮存。 本标准适用于不锈钢焊接式常压水箱（以下简称产品）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB 700 1988 碳素结构钢 GB/T 3280-1992 不锈钢冷扎钢板 GB 5749-1985 生活饮用水卫生标准 GB/T 5750-1985 生活饮用水标准检验方法 GB/T 7306.2-2000 55°密封管螺纹 第 2 部分：圆锥内螺纹与圆锥外螺纹 GB/T 9119-2000 平面、突面板式平焊钢制管法兰 GB 50242－2002 建筑给水排水及采暖工程施工质量验收规范 3 产品分类 3.1 型号 示例：PK—30 表示：公称容积为30m 3、标准型不锈钢焊接式常压水箱。 示例：PKT—50 表示：公称容积为50m 3、异型不锈钢焊接式常压水箱。 3.2 规格见表 1。 表 1 规格尺寸 序号 公称容积 m 3 厚 度 立式水箱 卧式水箱 内胆厚 外胆厚 外胆直径 m m 桶身高度 m 外胆直径 m m 长×宽×高 1 0.5 0.7 0.5 880 1200 880 1420×870×1170 2 0.8 0.7 0.5 980 1200 980 1420×1040×1340 3 1.0 0.7 0.5 1040 1500 1040 1420×1040×1340 4 1.5 0.7 0.6 1180 1600 1180 1820×1180×1480 5 2.0 0.7 0.6 1230 2000 1230 2300×1230×1530 6 3.0 0.8 0.6 1360 2...
