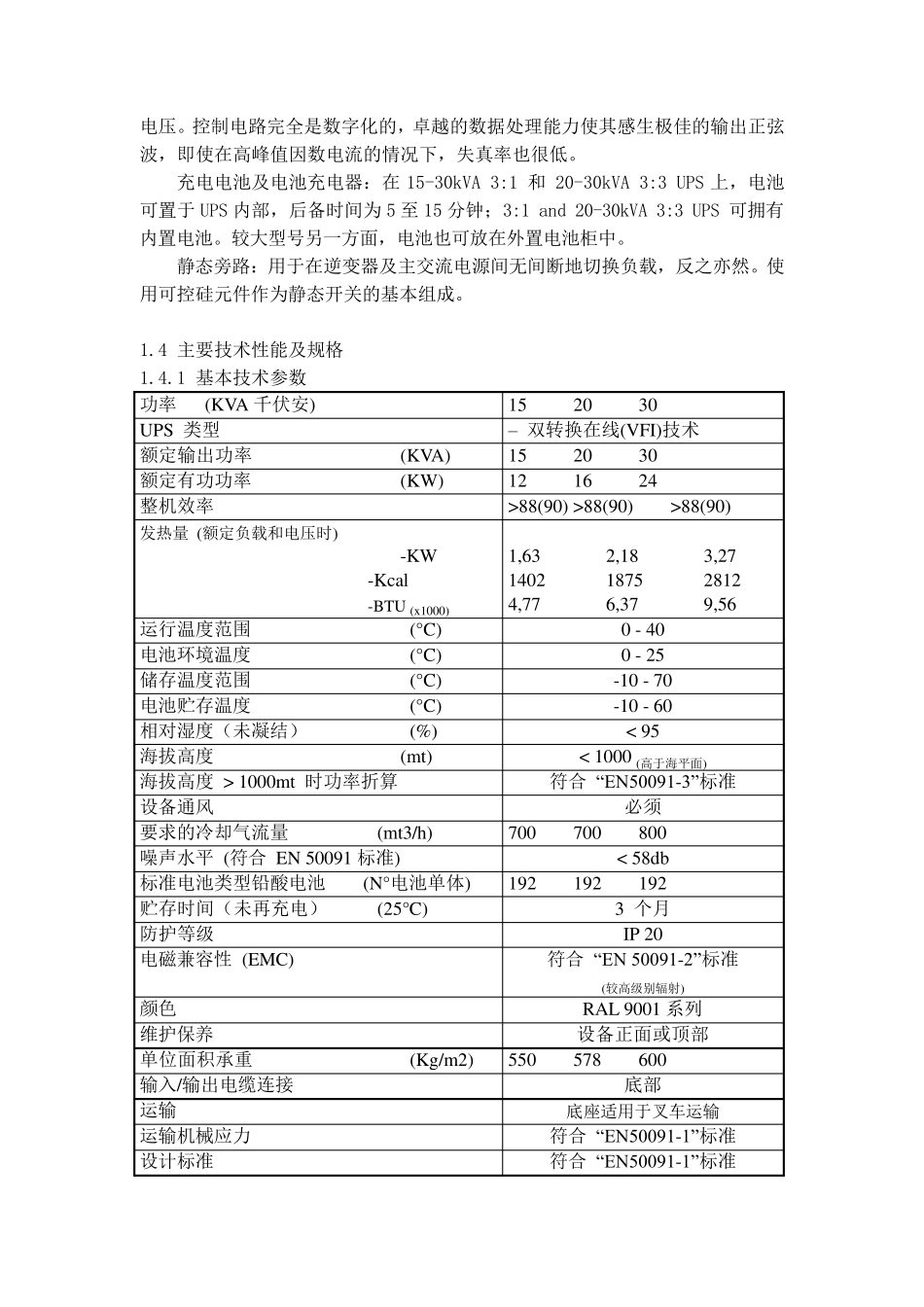

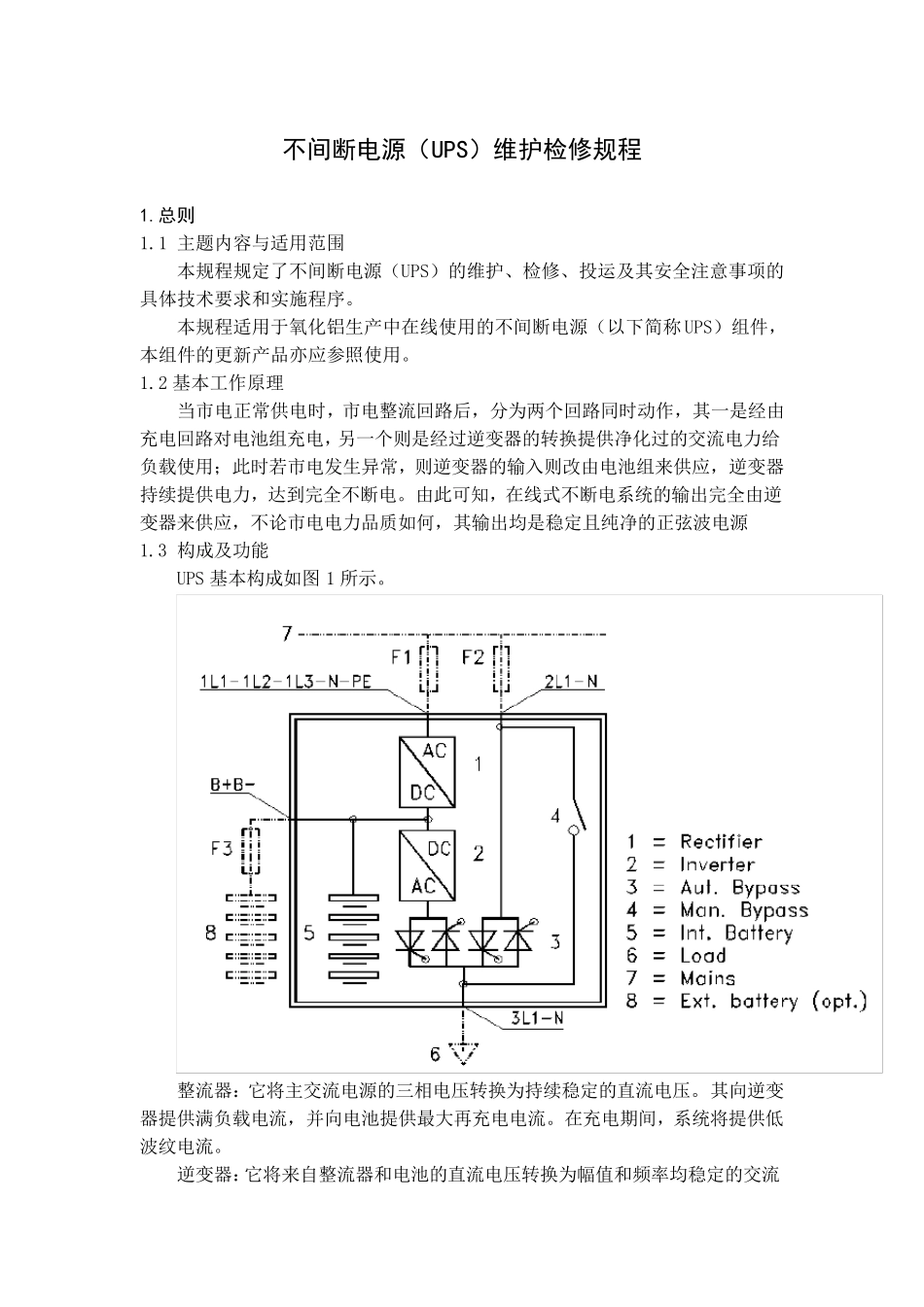

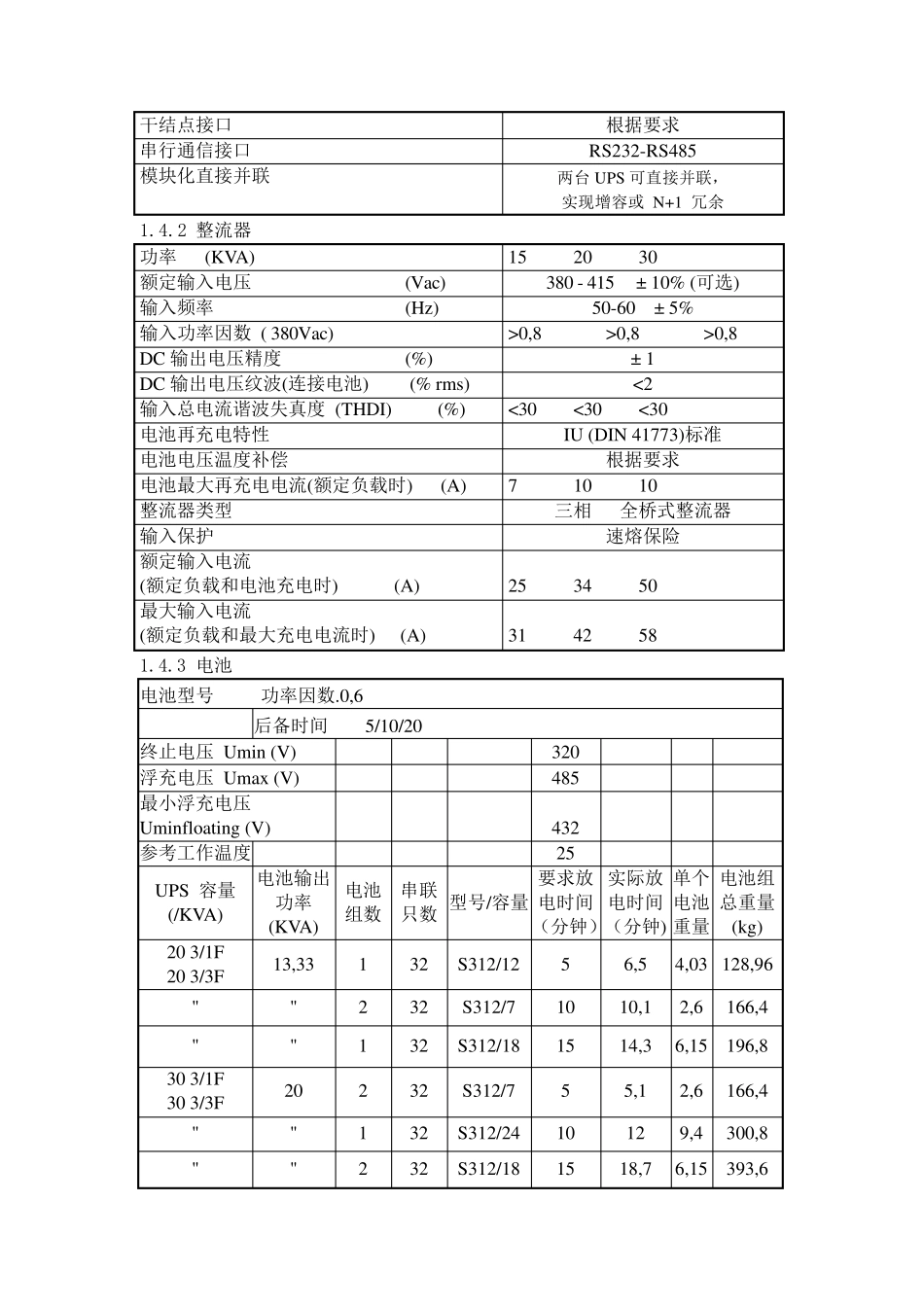

不间断电源（UPS）维护检修规程 1.总则 1.1 主题内容与适用范围 本规程规定了不间断电源（UPS）的维护、检修、投运及其安全注意事项的具体技术要求和实施程序。 本规程适用于氧化铝生产中在线使用的不间断电源（以下简称 UPS）组件，本组件的更新产品亦应参照使用。 1.2 基本工作原理 当市电正常供电时，市电整流回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经过逆变器的转换提供净化过的交流电力给负载使用；此时若市电发生异常，则逆变器的输入则改由电池组来供应，逆变器持续提供电力，达到完全不断电。由此可知，在线式不断电系统的输出完全由逆变器来供应，不论市电电力品质如何，其输出均是稳定且纯净的正弦波电源 1.3 构成及功能 UPS 基本构成如图1 所示。 整流器：它将主交流电源的三相电压转换为持续稳定的直流电压。其向 逆变器提供满 负载电流，并 向 电池提供最 大 再 充电电流。在充电期 间，系统将提供低波纹 电流。 逆变器：它将来自 整流器和电池的直流电压转换为幅 值 和频 率 均稳定的交流电压。控制电路完全是数字化的，卓越的数据处理能力使其感生极佳的输出正弦波，即使在高峰值因数电流的情况下，失真率也很低。 充电电池及电池充电器：在 15-30kVA 3:1 和 20-30kVA 3:3 UPS 上，电池可置于 UPS 内部，后备时间为 5 至 15 分钟；3:1 and 20-30kVA 3:3 UPS 可拥有内置电池。较大型号另一方面，电池也可放在外置电池柜中。 静态旁路：用于在逆变器及主交流电源间无间断地切换负载，反之亦然。使用可控硅元件作为静态开关的基本组成。 1.4 主要技术性能及规格 1.4.1 基本技术参数 功率 (KVA 千伏安) 15 20 30 UPS 类型 – 双转换在线(VFI)技术 额定输出功率 (KVA) 15 20 30 额定有功功率 (KW) 12 16 24 整机效率 >88(90) >88(90) >88(90) 发热量 (额定负载和电压时) -KW -Kcal -BTU (x1000) 1,63 2,18 3,27 1402 1875 2812 4,77 6,37 9,56 运行温度范围 (°C) 0 - 40 电池环境温度 (°C) 0 - 25 储存温度范围 (°C) -10 - 70 电池贮存温度 (°C) -10 - 60 相对湿度（未凝结） (%) < 95 海拔高度 (mt) < 1000 (高于海平面) 海拔高度 > 1000mt 时功率折算 符 合 “EN50091-3”标 准 设 备通 风 必 须 要求 的冷 却 气 流量 (mt3/h) 700 700 80...
