专业功放主要指标性能测试

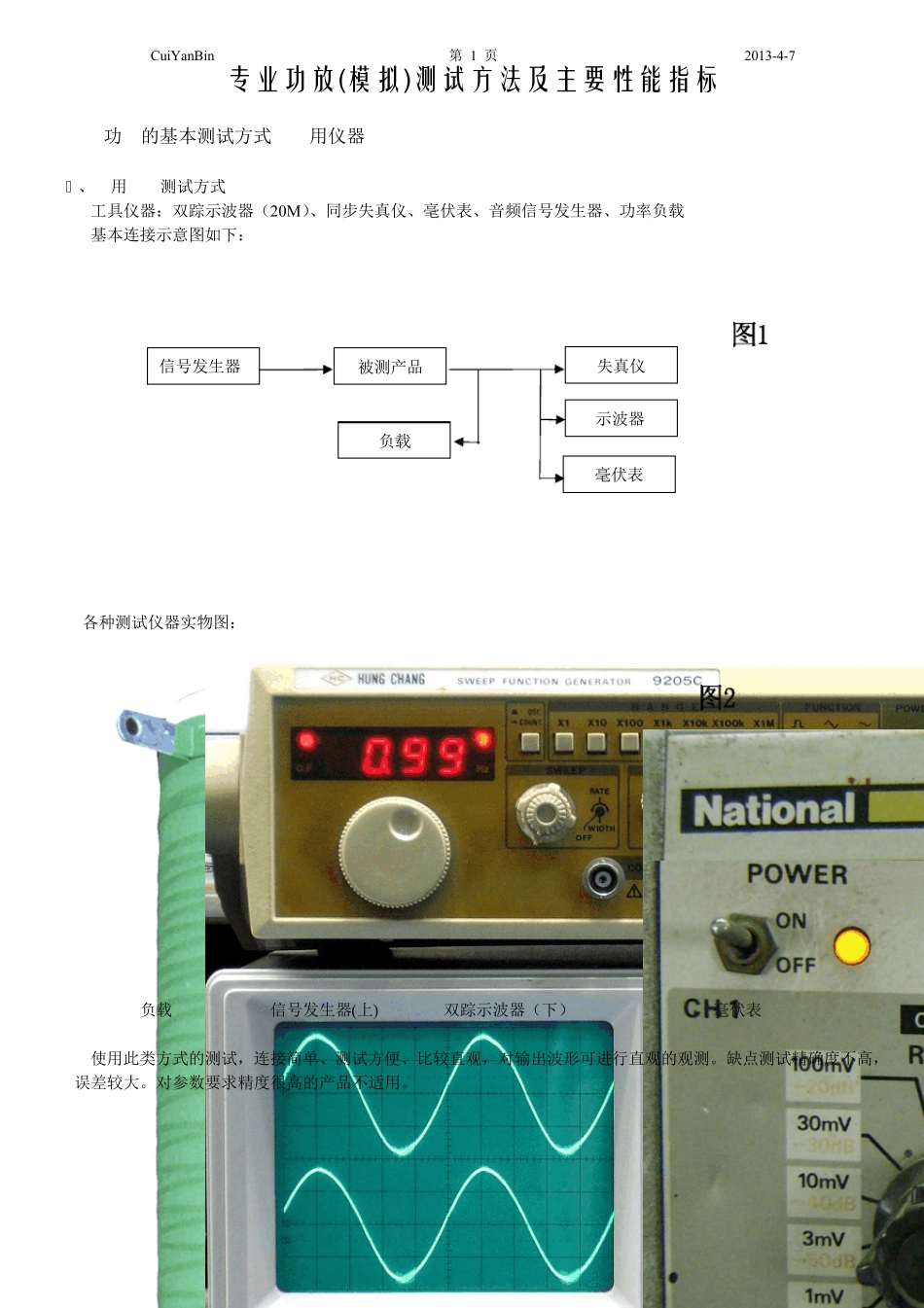

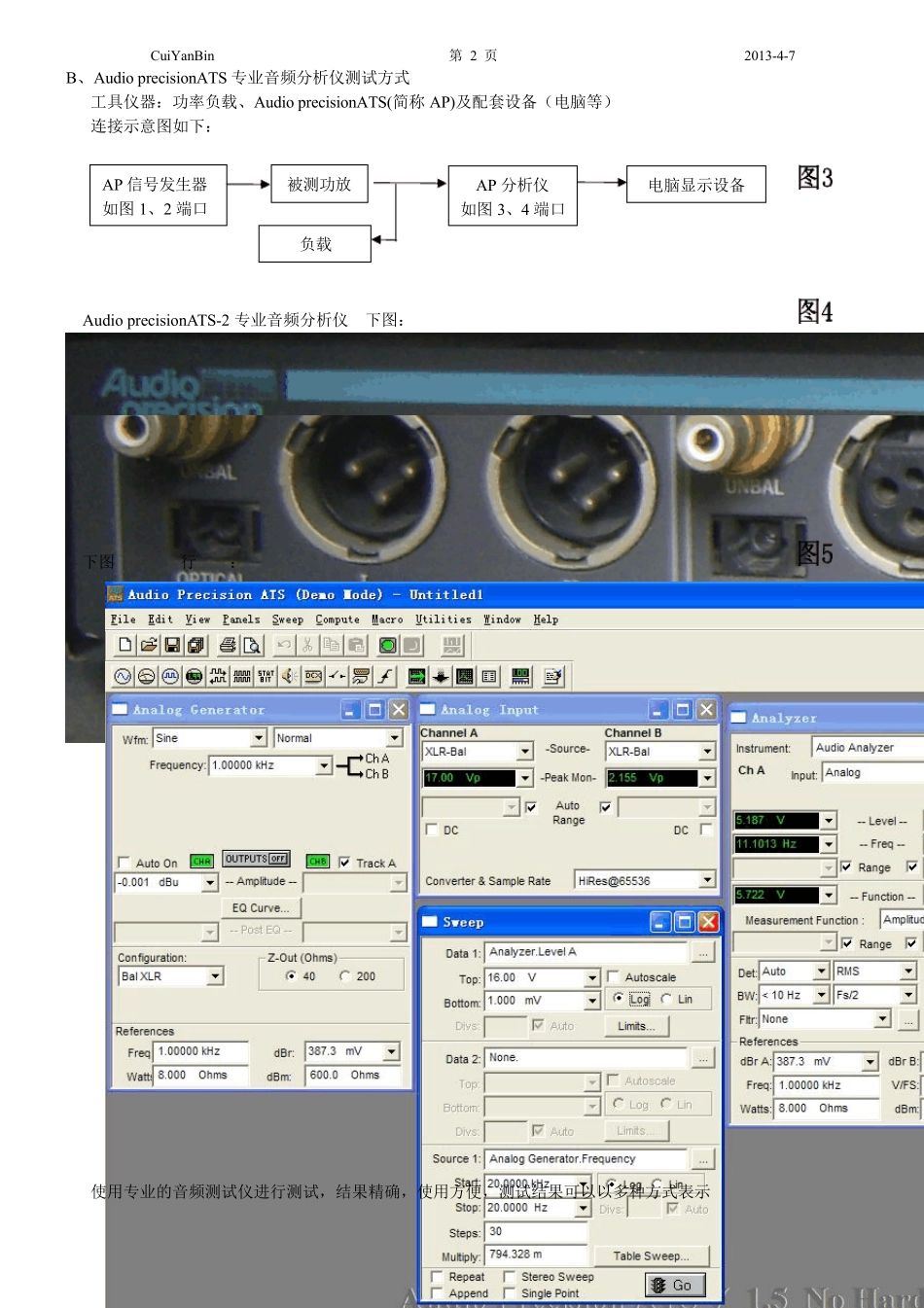

CuiYanBin 第 1 页 2013-4-7 *第 1 页*共 21 页* 专业功放(模拟)测试方法及主要性能指标 专业功放的基本测试方式和常用仪器 A 、常用普通测试方式 工具仪器：双踪示波器（20M）、同步失真仪、毫伏表、音频信号发生器、功率负载 基本连接示意图如下： 各种测试仪器实物图： 负载 信号发生器(上) 双踪示波器（下） 毫伏表 使用此类方式的测试，连接简单、测试方便、比较直观，对输出波形可进行直观的观测。缺点测试精确度不高，误差较大。对参数要求精度很高的产品不适用。 信号发生器 被测产品 失真仪 示波器 毫伏表 负载 CuiYanBin 第 2 页 2013-4-7 *第 2 页*共 21 页* B、Audio precisionATS 专业音频分析仪测试方式 工具仪器：功率负载、Audio precisionATS(简称 AP)及配套设备（电脑等） 连接示意图如下： Audio precisionATS-2 专业音频分析仪见下图： 下图是软件运行界面： 使用专业的音频测试仪进行测试，结果精确，使用方便，测试结果可以以多种方式表示 AP 信号发生器 如图 1、2 端口 被测功放 AP 分析仪 如图 3、4 端口 电脑显示设备 负载 CuiYanBin 第 3 页 2013-4-7 *第 3 页*共 21 页* AP 测试时使用的单位介绍 1、测试信号幅度时的单位及其定义为 单位 定义 换算 V （伏）基本单位 Vrms 有效值 Vp 峰值 1Vp=1.414Vrms Vpp 峰峰值 1Vp=2.828Vrms dBv （伏特分贝）以1V 为零电平的分贝 =20*log(V/1V) dBu （电压分贝）以0.7746V 为零电平的分贝 =20*log(V/0.7746v) dBm （毫瓦分贝）以600Ω1mW 为零电平的分贝 0dBm=1mW(600Ω阻抗) dBg 以发生器的值为零电平的分贝 =20*log（V/发生器幅值） dBr （基准分贝）以基准为零电平的分贝 =20*log（V/基准值） dBrinv dBr 的反相 =20*log（V/基准值） W （功率）电功率 =VA=V²/R 2、相对 量 的单位 功能 单位 定义 THD+N Ratio % 100*（噪 声 +失 真 ）/（信号+噪 音 +失 真 ） THD+N Ratio dB 20log[（噪 音 +失 真 ）/（信号+噪 音 +失 真 ）] SMPTE/DIN % 100*失 真 /高 频 信号 SMPTE/DIN dB 20log（失 真 /高 频 信号） Crosstalk dB 20log（非 工 作 通 道 /工 作 通 道 ） Wow&Flutter % 100*（抖 动 频 率分量 ）/（测量 的频 率） 3、频 率单位 单位 定义 Hz 基本单位 F/R (分频 )...
