专业统一规定——总图(3版正式20090112)

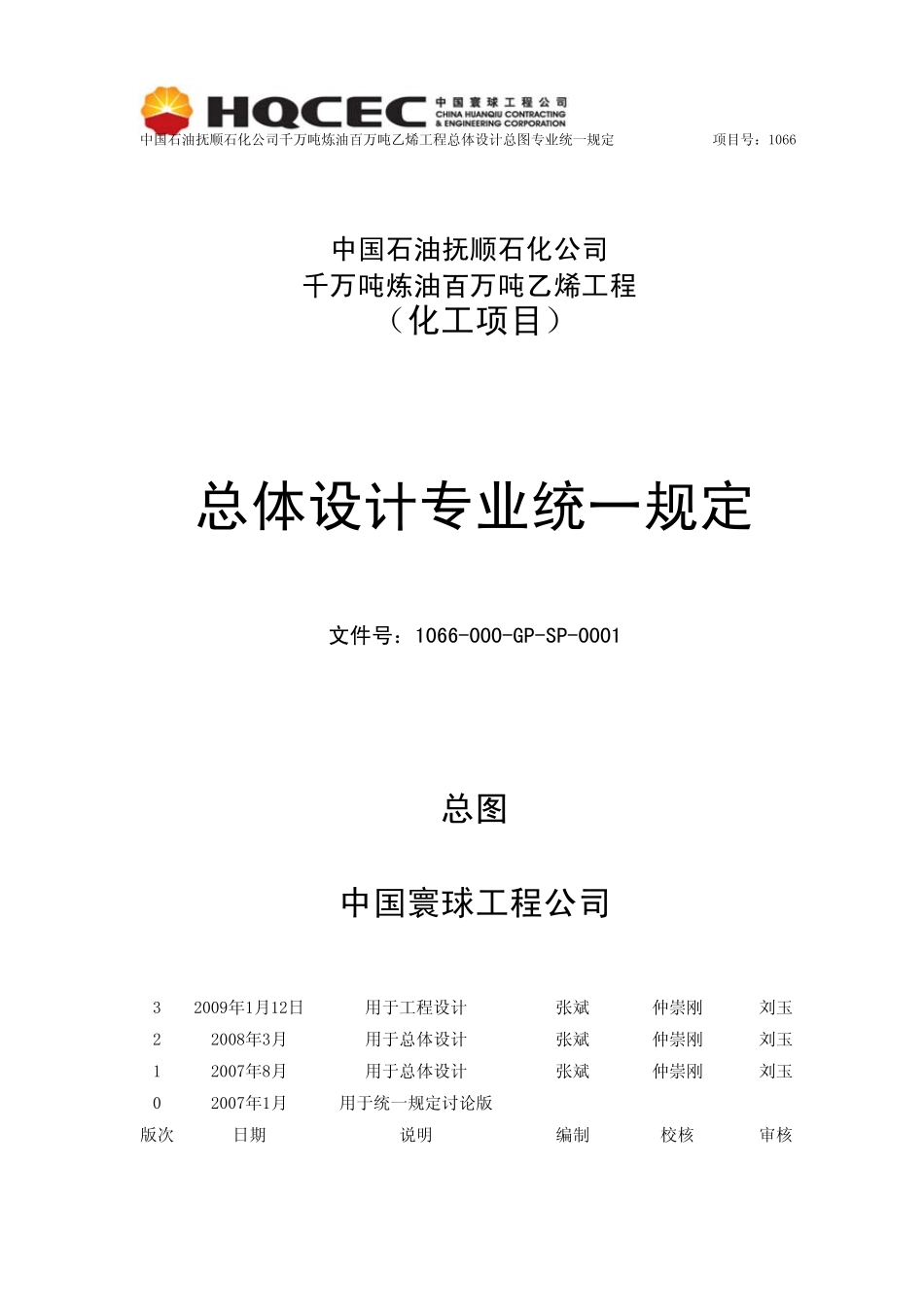

中国石油抚顺石化公司千万吨炼油百万吨乙烯工程总体设计总图专业统一规定 项目号：1066 中国石油抚顺石化公司 千万吨炼油百万吨乙烯工程 （化工项目） 总体设计专业统一规定 文件号：1066-000-GP-SP-0001 总图 中国寰球工程公司 3 2009年1月12日 用于工程设计 张斌 仲崇刚 刘玉 2 2008年3月 用于总体设计 张斌 仲崇刚 刘玉 1 2007年8月 用于总体设计 张斌 仲崇刚 刘玉 0 2007年1月 用于统一规定讨论版 版次 日期 说明 编制 校核 审核 中国石油抚顺石化公司千万吨炼油百万吨乙烯工程总体设计总图专业统一规定 项目号：1066 第 1 页 共 1 2 页 目 录 1 总则 ...................................................... 2 2 总体设计及协作 ............................................ 3 3 规范和标准 ................................................ 4 4 总平面布置 ................................................ 5 5 竖向设计 .................................................. 6 6 管线综合 .................................................. 7 7 厂内道路 .................................................. 9 8 厂内铁路及火车运输 ....................................... 11 9 绿化 ..................................................... 12 10 风玫瑰 .................................................. 12 中国石油抚顺石化公司千万吨炼油百万吨乙烯工程总体设计总图专业统一规定 项目号：1066 第 2 页 共1 2 页 1 总则 1.1 目的 为使“中国石油抚顺石化公司千万吨炼油百万吨乙烯”工程中化工项目各装置院的总图专业在设计原则、设计标准，设计文件的内容深度，设计之间的互相衔接等内容尽可能地统一，以及为使各设计单位总图专业之间的顺利协调与配合，特制定本规定。 1.2 适用范围 1.2.1 本规定仅适用于 “中国石油抚顺石化公司千万吨炼油百万吨乙烯”工程化工项目总图设计工作的一般要求。化工项目的各装置总图专业在进行有关设计文件的编制时，一般均应执行本规定。 1.2.2 本规定在执行过程中，当出现下列情况，各装置设计承包单位可提出修改或补充建议，并经业主及一级总体院确认后生效： （1）需要完善或修订某条款时； （2）与执行指定的标准，规范产生矛盾时； （3）遇特殊情况不能执行某条款...
