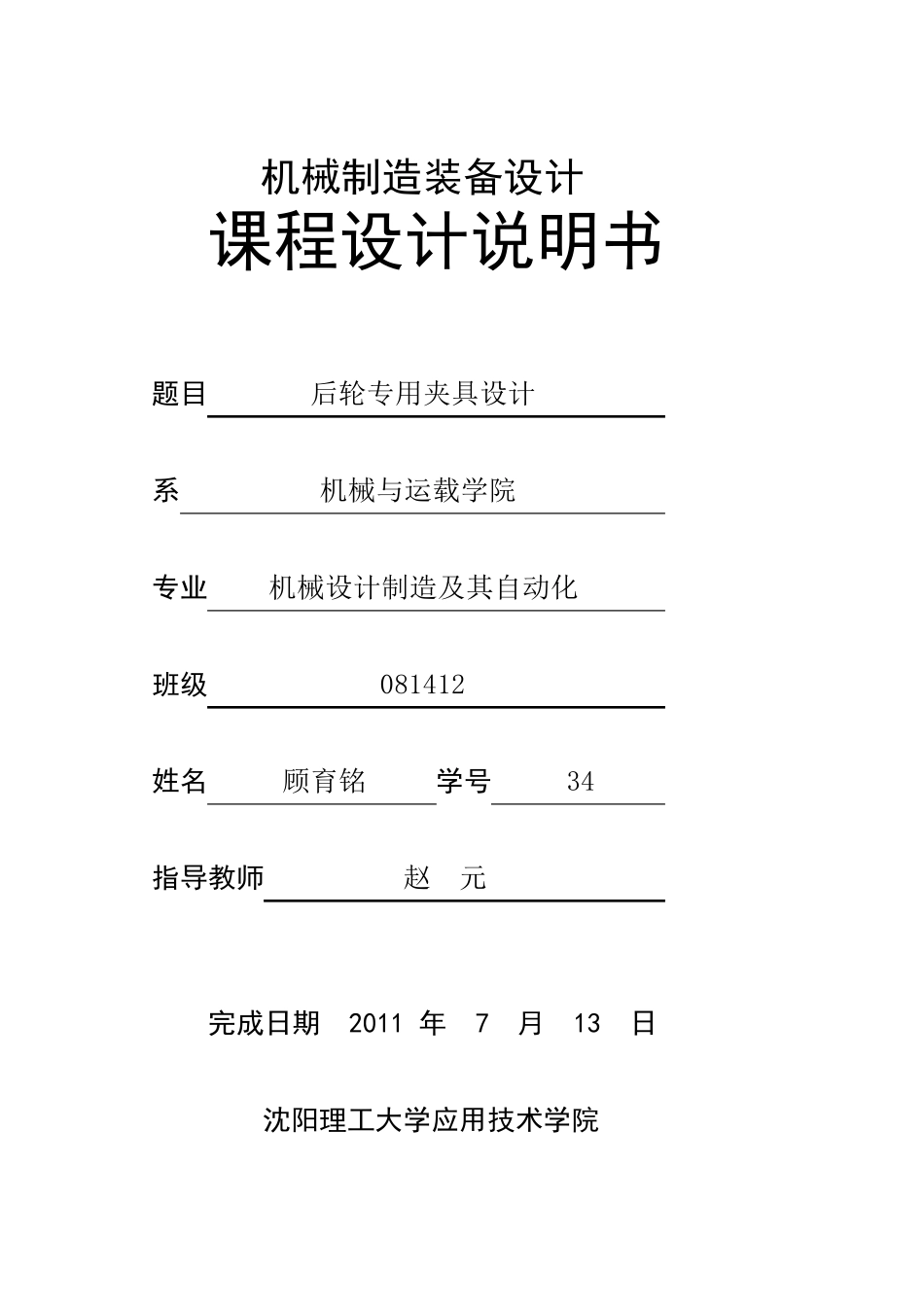

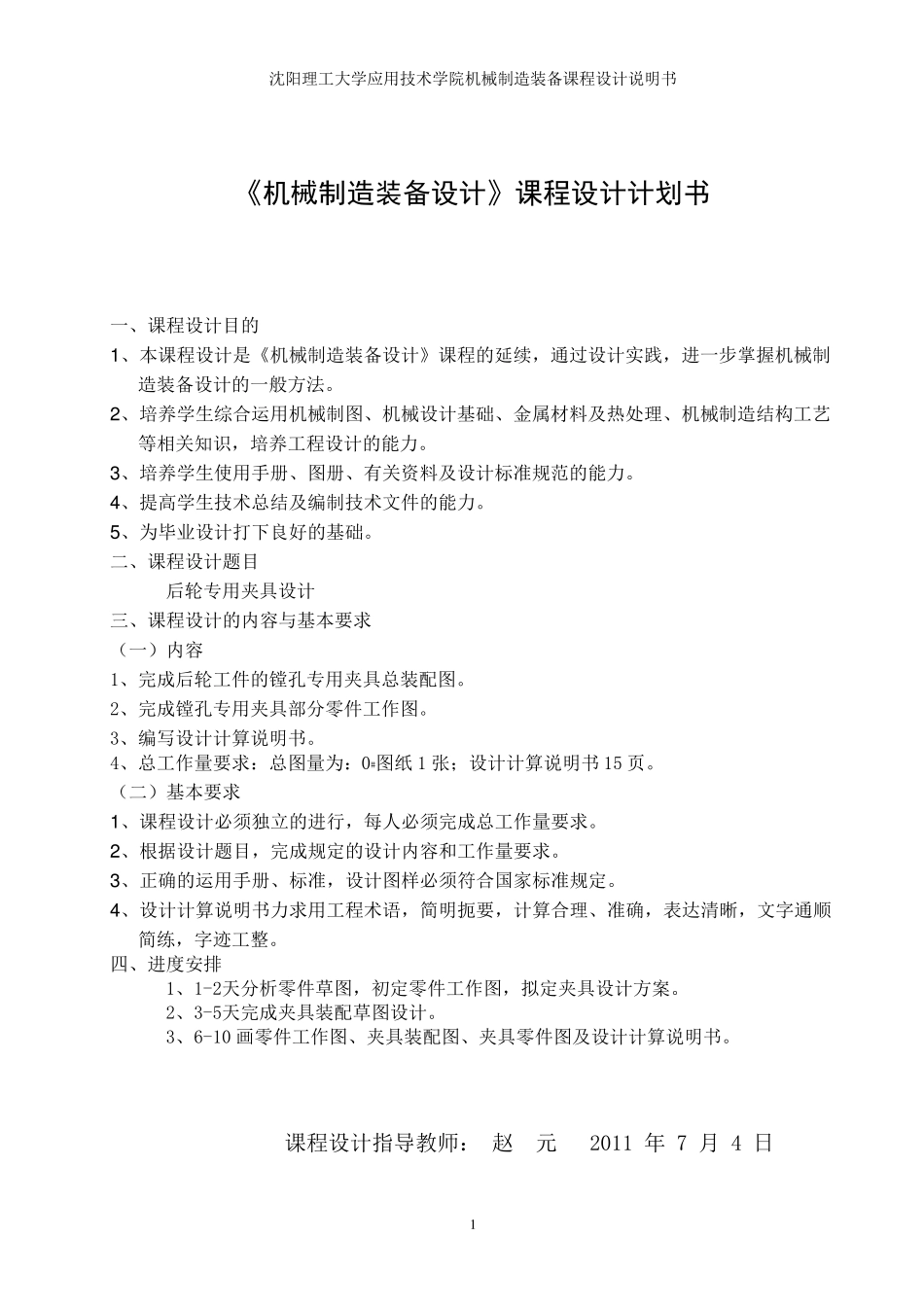

机械制造装备设计 课程设计说明书 题目 后轮专用夹具设计 系 机械与运载学院 专业 机械设计制造及其自动化 班级 081412 姓名 顾育铭 学号 34 指导教师 赵 元 完成日期 2011 年 7 月 13 日 沈阳理工大学应用技术学院 沈阳理工大学应用技术学院机械制造装备课程设计说明书 1 《机械制造装备设计》课程设计计划书 一、课程设计目的 1 、本课程设计是《机械制造装备设计》课程的延续，通过设计实践，进一步掌握机械制造装备设计的一般方法。 2 、培养学生综合运用机械制图、机械设计基础、金属材料及热处理、机械制造结构工艺等相关知识，培养工程设计的能力。 3 、培养学生使用手册、图册、有关资料及设计标准规范的能力。 4 、提高学生技术总结及编制技术文件的能力。 5 、为毕业设计打下良好的基础。 二、课程设计题目 后轮专用夹具设计 三、课程设计的内容与基本要求 （一）内容 1、完成后轮工件的镗孔专用夹具总装配图。 2、完成镗孔专用夹具部分零件工作图。 3、编写设计计算说明书。 4、总工作量要求：总图量为：0#图纸 1 张；设计计算说明书15 页。 （二）基本要求 1 、课程设计必须独立的进行，每人必须完成总工作量要求。 2 、根据设计题目，完成规定的设计内容和工作量要求。 3 、正确的运用手册、标准，设计图样必须符合国家标准规定。 4 、设计计算说明书力求用工程术语，简明扼要，计算合理、准确，表达清晰，文字通顺简练，字迹工整。 四、进度安排 1、1-2天 分析 零件草 图，初 定零件工作图，拟 定夹具设计方案 。 2、3-5天 完成夹具装配草 图设计。 3、6-10 画 零件工作图、夹具装配图、夹具零件图及设计计算说明书。 课程设计指 导 教 师 ： 赵 元 2011 年 7 月 4 日 沈阳理工大学应用技术学院机械制造装备课程设计说明书 2 教研室主任： 赵艳红 2011 年 7 月 4 日 摘 要 机械制造过程中用来固定加工对象，使之占有正确的位置，以接受施工或检测的装置。又称卡具。从广义上说，在工艺过程中的任何工序，用来迅速、方便、安全地安装工件的装置，都可称为夹具。例如焊接夹具、检验夹具、装配夹具、机床夹具等。其中机床夹具最为常见，常简称为夹具 。在机床上加工工件时，为使工件的表面能达到图纸规定的尺寸、几何形状以及与其他表面的相互位置精度等技术要求 ，加工前必须将工件装好（定位）、夹牢（夹紧）。夹具通常由定位...
