专题复杂等效电路图练习

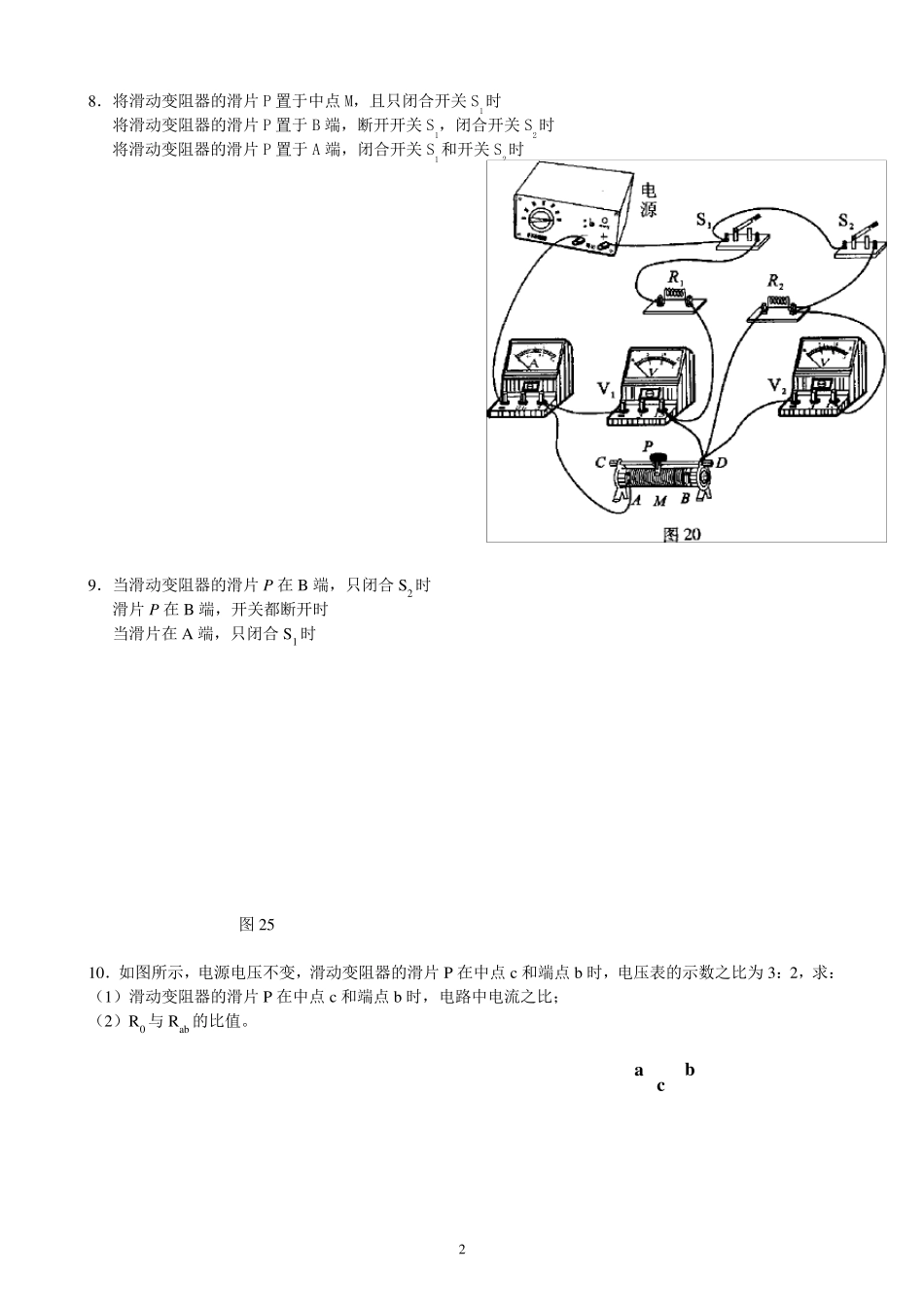

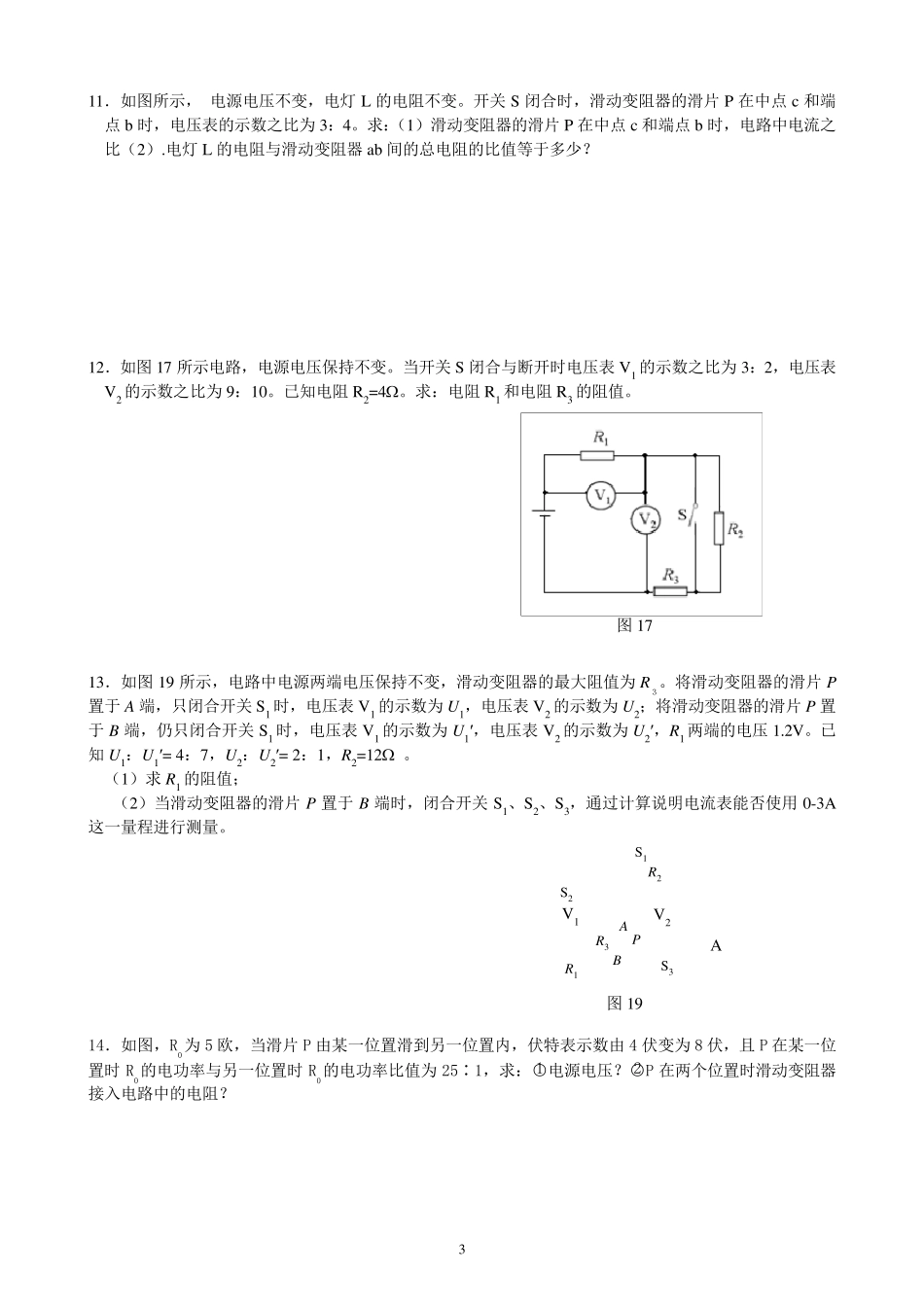

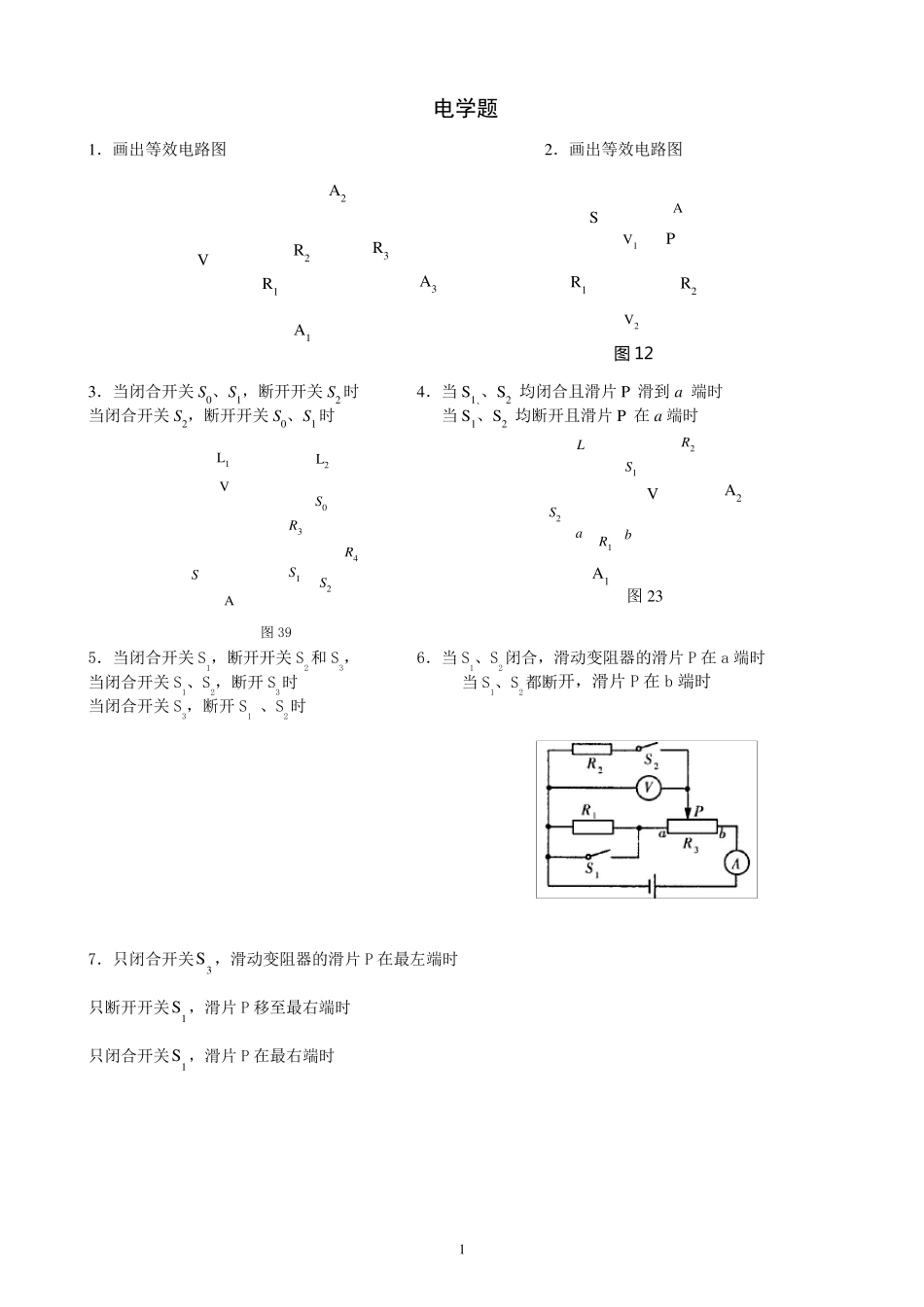

1 A1 A3 V A2 R1 R2 R3 电学题 1．画出等效电路图 2．画出等效电路图 3．当闭合开关S0、S1，断开开关S2 时 4．当S1、、S2 均闭合且滑片 P 滑到 a 端时 当闭合开关S2，断开开关S0、S1 时 当S1、S2 均断开且滑片 P 在 a端时 5．当闭合开关S1，断开开关S2和 S3， 6．当S1、S2闭合，滑动变阻器的滑片 P 在 a 端时 当闭合开关S1、S2，断开S3时 当S1、S2都断开，滑片 P 在 b 端时 当闭合开关S3，断开S1 、S2时 7．只闭合开关3S ，滑动变阻器的滑片 P 在最左端时 只断开开关1S ，滑片 P 移至最右端时 只闭合开关1S ，滑片 P 在最右端时 V 2 V 1 A R1 R2 P S 图 12 S V A L1 L2 S0 S1 S2 R3 R4 图39 图23 a V A1 A2 S1 S2 R2 R1 L b 2 图25 8．将滑动变阻器的滑片P 置于中点M，且只闭合开关 S1时 将滑动变阻器的滑片P 置于B 端，断开开关 S1，闭合开关 S2时 将滑动变阻器的滑片P 置于A 端，闭合开关 S1和开关 S2时 9．当滑动变阻器的滑片P 在B 端，只闭合S2 时 滑片P 在B 端，开关都断开时 当滑片在A 端，只闭合S1 时 10．如图所示，电源电压不变，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：2，求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比； （2）R0 与Rab 的比值。 a c b 3 11．如图所示， 电源电压不变，电灯L 的电阻不变。开关S 闭合时，滑动变阻器的滑片P 在中点c 和端点b 时，电压表的示数之比为3：4。求：（1）滑动变阻器的滑片P 在中点c 和端点b 时，电路中电流之比（2）.电灯L 的电阻与滑动变阻器ab 间的总电阻的比值等于多少？ 12．如图17 所示电路，电源电压保持不变。当开关S 闭合与断开时电压表V1 的示数之比为3：2，电压表V2 的示数之比为9：10。已知电阻R2=4。求：电阻R1 和电阻R3 的阻值。 13．如图19 所示，电路中电源两端电压保持不变，滑动变阻器的最大阻值为R３。将滑动变阻器的滑片P置于A 端，只闭合开关S1 时，电压表V1 的示数为U 1，电压表V2 的示数为U 2；将滑动变阻器的滑片P 置于B 端，仍只闭合开关S1 时，电压表V1 的示数为U 1′，电压表V2 的示数为U 2′，R1 两端的电压1.2V。已知U 1：U 1′= 4：7，U 2：U 2′= 2：1，R2=12 。 （1）求R1 的阻值； （2）当滑动变阻器的滑片P 置于B 端时，闭合开关...
