专题要素的表示方法VIP专享

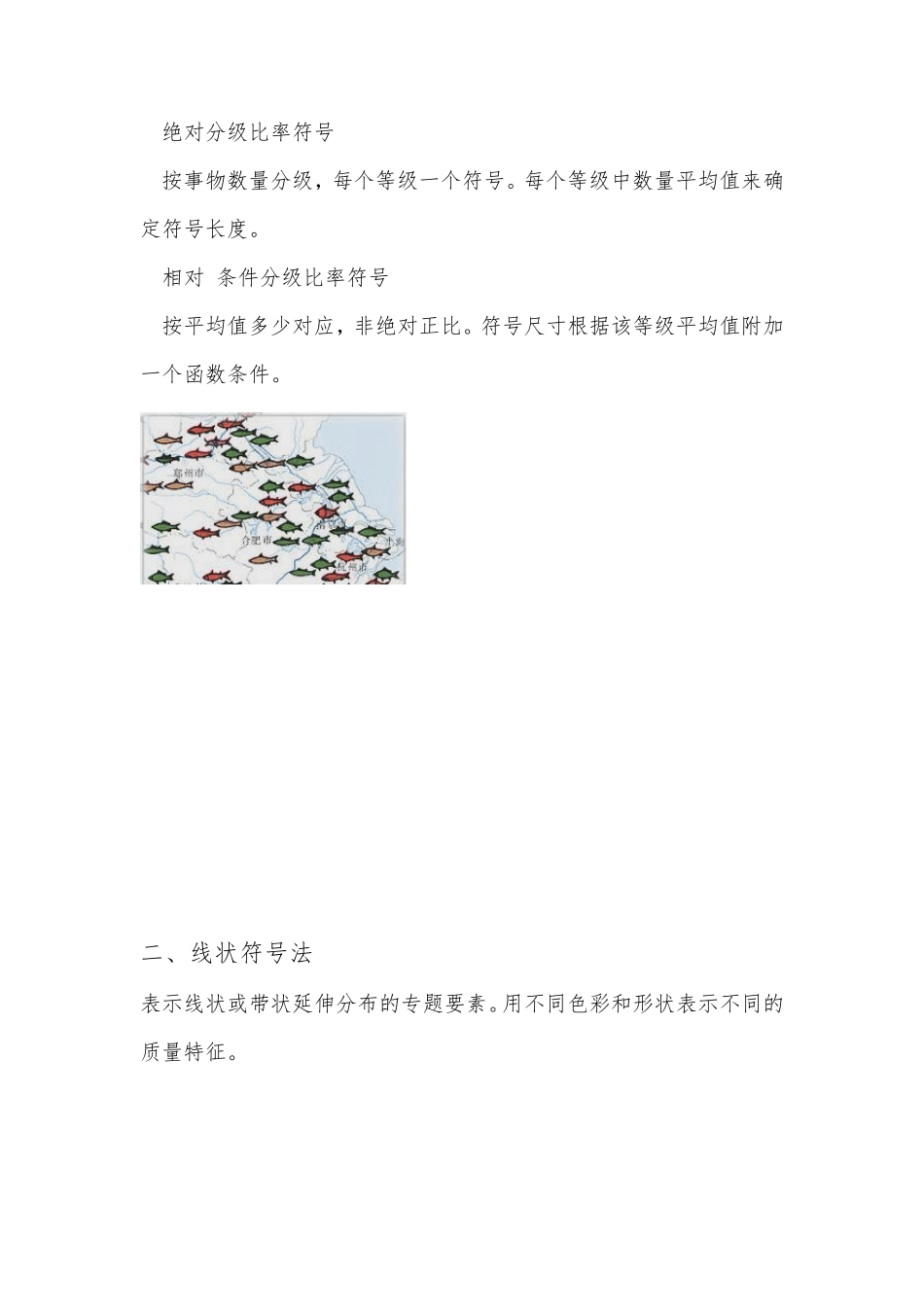

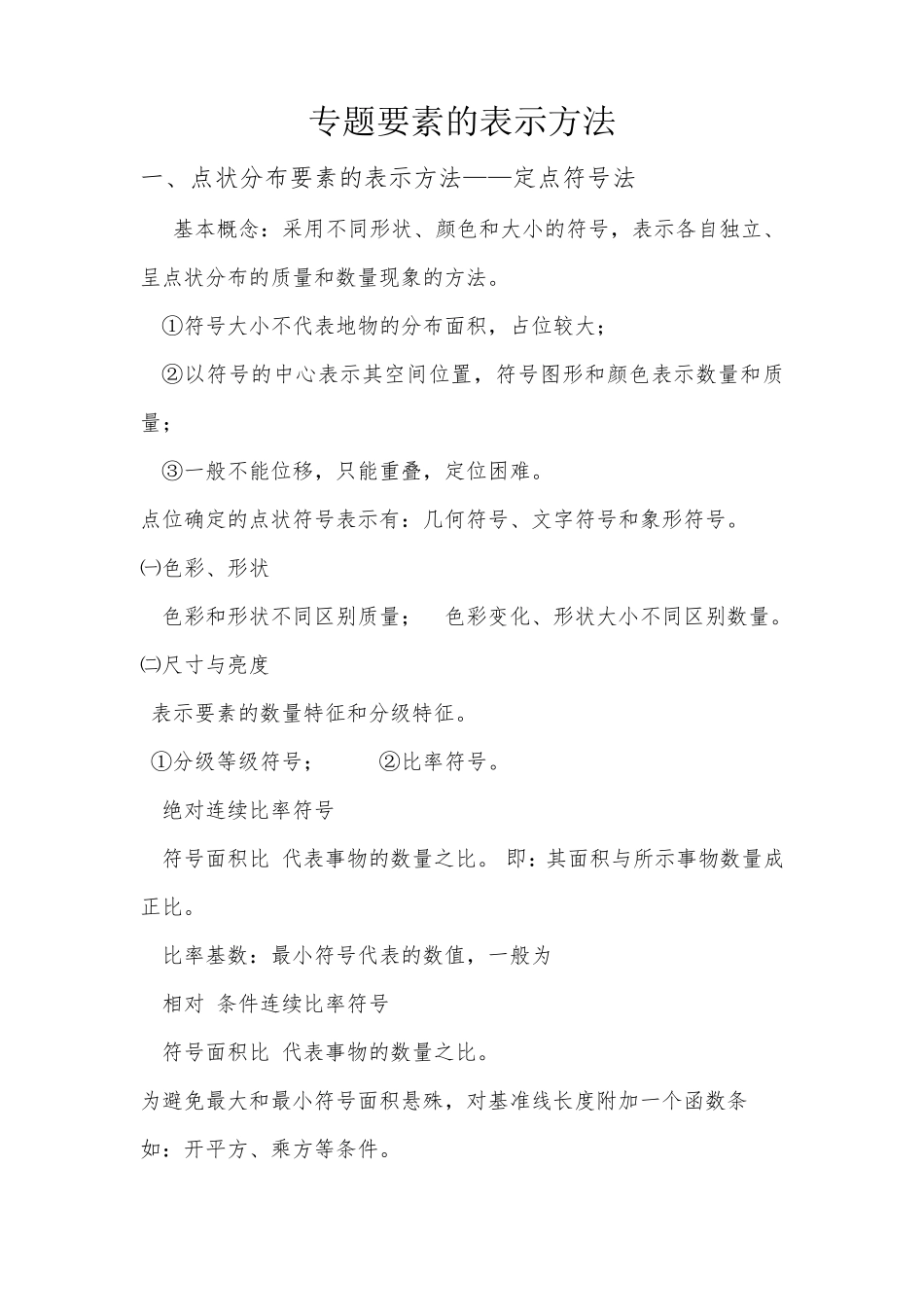

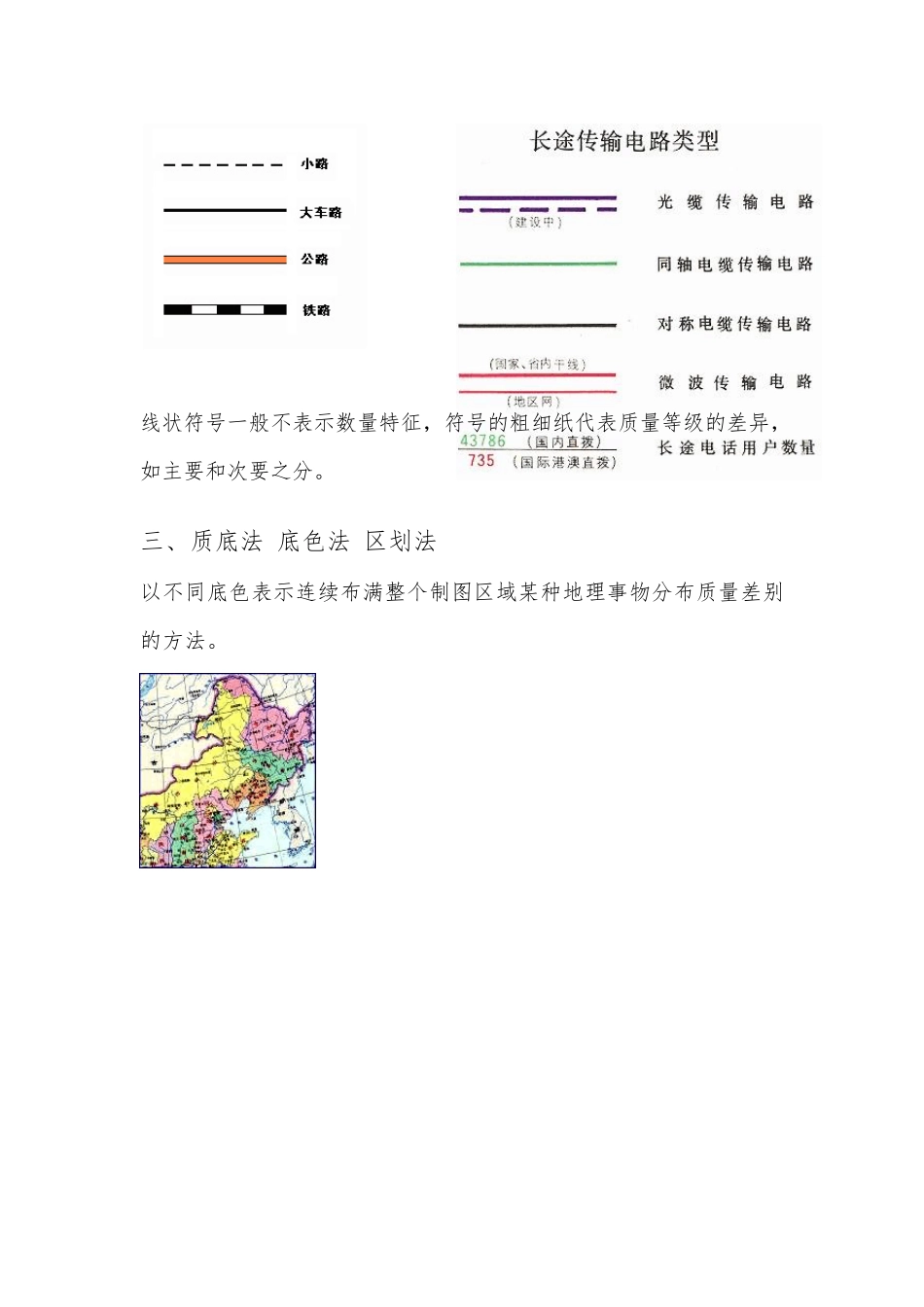

专题要素的表示方法 一、点状分布要素的表示方法——定点符号法 基本概念：采用不同形状、颜色和大小的符号，表示各自独立、呈点状分布的质量和数量现象的方法。 ①符号大小不代表地物的分布面积，占位较大； ②以符号的中心表示其空间位置，符号图形和颜色表示数量和质量； ③一般不能位移，只能重叠，定位困难。 点位确定的点状符号表示有：几何符号、文字符号和象形符号。 ㈠色彩、形状 1.色彩和形状不同区别质量；2.色彩变化、形状大小不同区别数量。 ㈡尺寸与亮度 表示要素的数量特征和分级特征。 ①分级等级符号； ②比率符号。 1.绝对连续比率符号 符号面积比=代表事物的数量之比。 即：其面积与所示事物数量成正比。 比率基数：最小符号代表的数值，一般为 1.0mm 2.相对/条件连续比率符号 符号面积比=代表事物的数量之比。 为避免最大和最小符号面积悬殊，对基准线长度附加一个函数条 如：开平方、乘方等条件。 3.绝对分级比率符号 按事物数量分级，每个等级一个符号。每个等级中数量平均值来确定符号长度。 4.相对/条件分级比率符号 按平均值多少对应，非绝对正比。符号尺寸根据该等级平均值附加一个函数条件。 二、线状符号法 表示线状或带状延伸分布的专题要素。用不同色彩和形状表示不同的质量特征。 线状符号一般不表示数量特征，符号的粗细纸代表质量等级的差异，如主要和次要之分。 三、质底法/底色法/区划法 以不同底色表示连续布满整个制图区域某种地理事物分布质量差别的方法。 三、等值线法 等值线是专题要素数值相等的连线，例如等高线、等高线、等温线、等压线、等降水线等。 等值线法的特点： 1.表示连续分布又逐渐变化的现象； 2.离散分布有逐渐变化的现象，用伪等值线表示； 3.反映现象的强度和随时间变化的现象，及移动情况； 4.同幅图可表示二、三种等值线现象。 5.等值线之间的间隔最好保持一个常数，有利于根据等值线的疏密程度判断现象的变化程度。 五、范围法 制图区域内某种事物间断而成片分布范围和状况。 1.特点 ⑴只表示质量特征，不表示数量特征； ⑵不同事物图形可以重叠。 2.类型 ⑴按事物分布 ①绝对范围法：所示事物仅局限在该区范围内。 ②相对范围法： 只表示事物集中分布区，区外同类事物忽略不予表示。 ⑵按精确程度和分布特征 ①精确范围法： 分布范围界限精确。ex 科学参考图，工程设计图等。 ②概略范围法： 范围界限难以精确划定。ex： 教...
