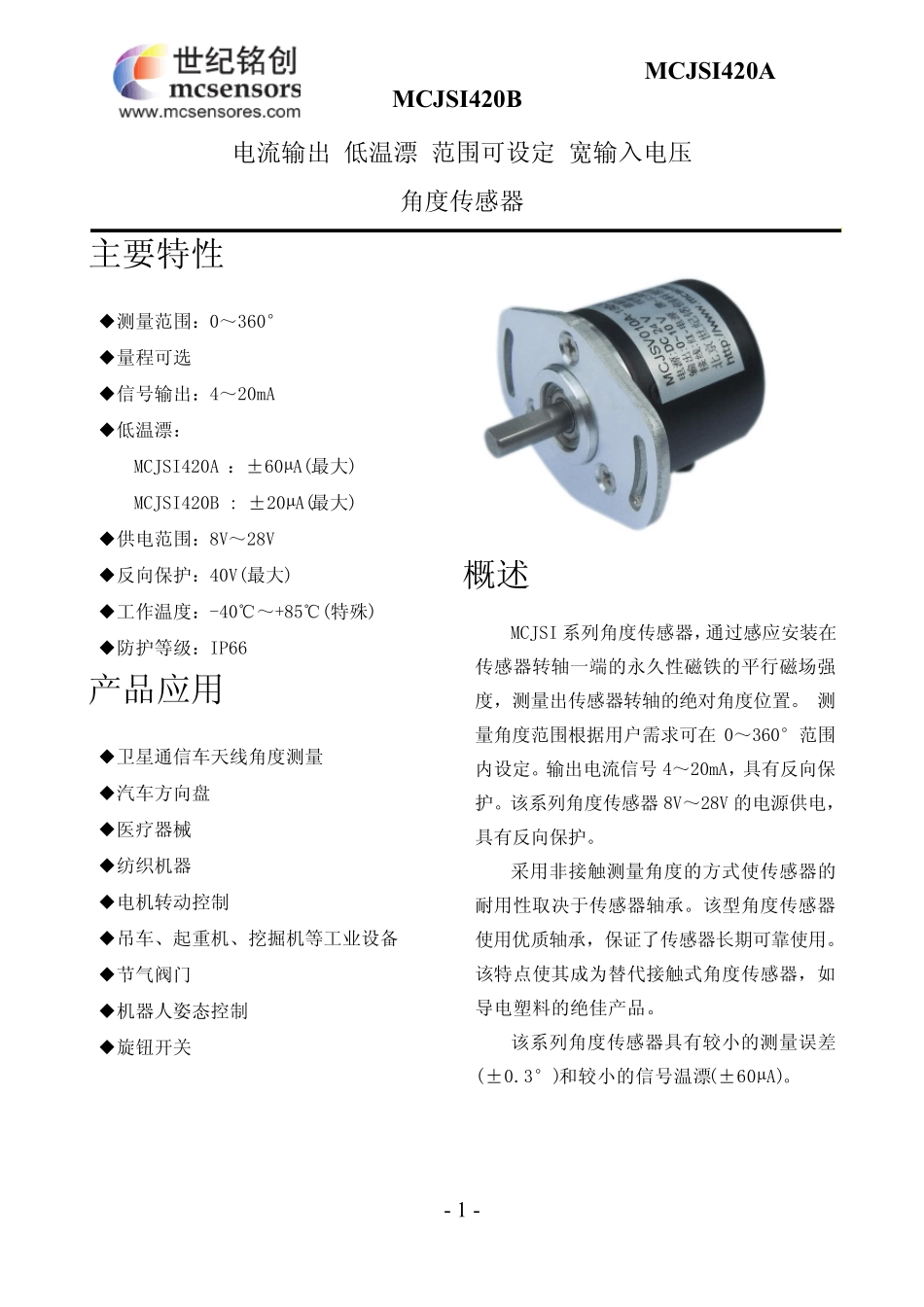

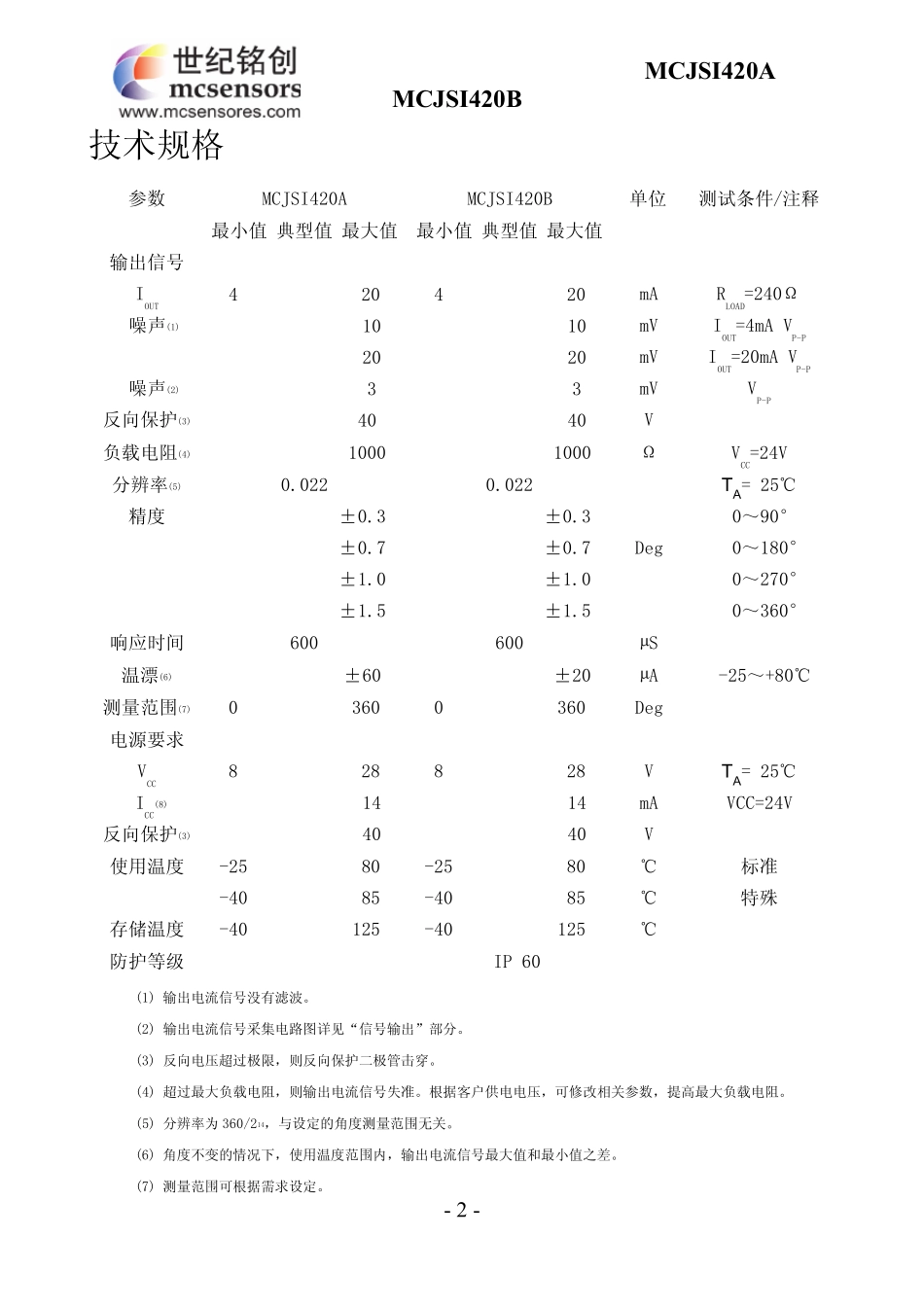

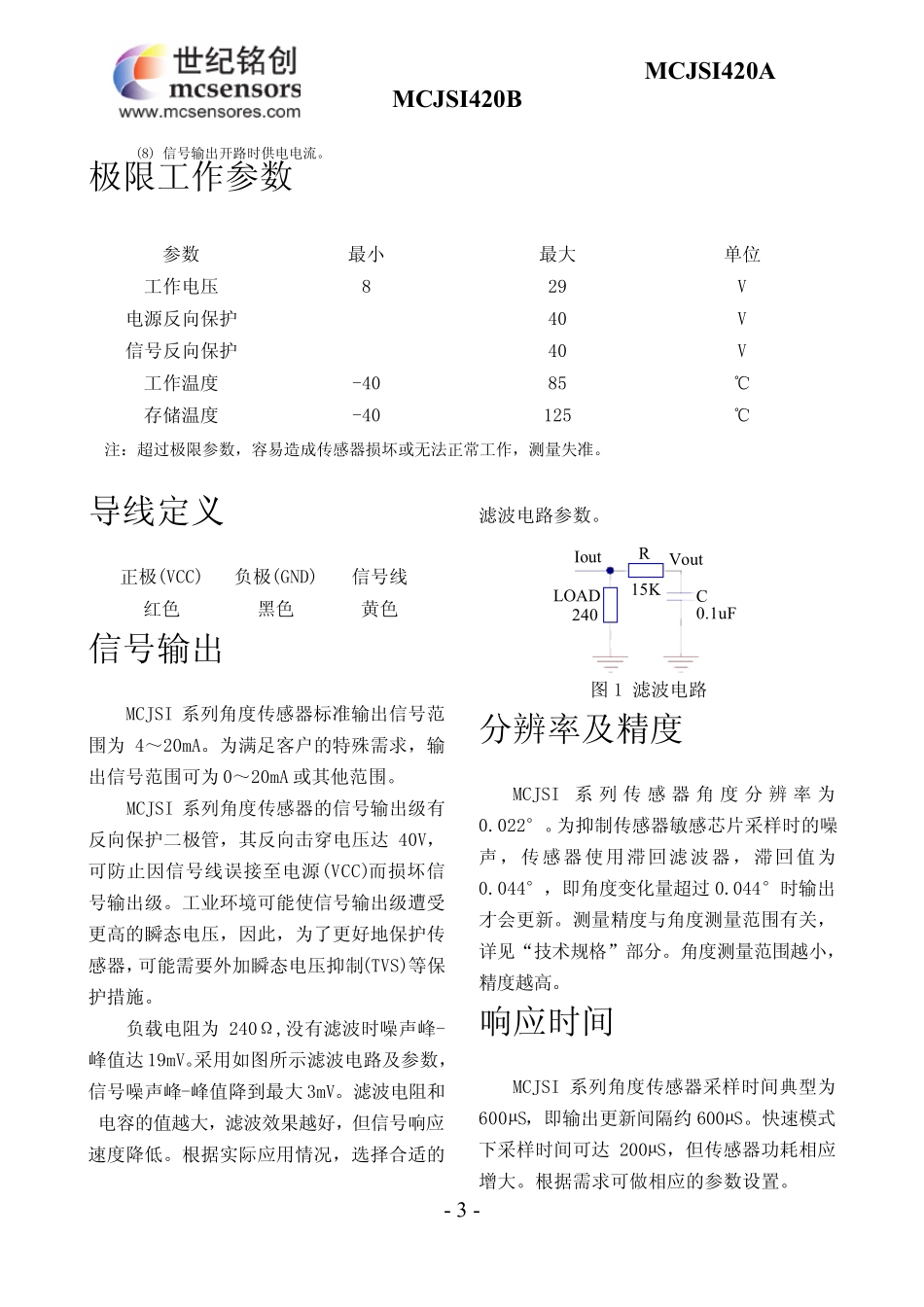

MCJSI420A MCJSI420B - 1 - 电流输出 低温漂 范围可设定 宽输入电压 角度传感器 主要特性 ◆测量范围:0~360° ◆量程可选 ◆信号输出:4~20mA ◆低温漂: MCJSI420A :±60µA(最大) MCJSI420B : ±20µA(最大) ◆供电范围:8V~28V ◆反向保护:40V(最大) ◆工作温度:-40℃~+85℃(特殊) ◆防护等级:IP66 产品应用 ◆卫星通信车天线角度测量 ◆汽车方向盘 ◆医疗器械 ◆纺织机器 ◆电机转动控制 ◆吊车、起重机、挖掘机等工业设备 ◆节气阀门 ◆机器人姿态控制 ◆旋钮开关 概述 MCJSI 系列角度传感器,通过感应安装在传感器转轴一端的永久性磁铁的平行磁场强度,测量出传感器转轴的绝对角度位置。 测量角度范围根据用户需求可在 0~360°范围内设定。输出电流信号4~20mA,具有反向保护。该系列角度传感器8V~28V 的电源供电,具有反向保护。 采用非接触测量角度的方式使传感器的耐用性取决于传感器轴承。该型角度传感器使用优质轴承,保证了传感器长期可靠使用。该特点使其成为替代接触式角度传感器,如导电塑料的绝佳产品。 该系列角度传感器具有较小的测量误差(±0.3°)和较小的信号温漂(±60µA)。 MCJSI420A MCJSI420B - 2 - 技术规格 参数 MCJSI420A MCJSI420B 单位 测试条件/注释 输出信号 IOUT 噪声(1) 噪声(2) 反向保护(3) 最小值 典型值 最大值 最小值 典型值 最大值 mA mV mV mV V RLOAD=240Ω IOUT=4mA VP-P IOUT=20mA VP-P VP-P 4 20 10 20 3 40 4 20 10 20 3 40 负载电阻(4) 1000 1000 Ω VCC=24V 分辨率(5) 精度 0.022 ±0.3 ±0.7 ±1.0 ±1.5 0.022 ±0.3 ±0.7 ±1.0 ±1.5 Deg TA= 25℃ 0~90° 0~180° 0~270° 0~360° 响应时间 600 600 µS 温漂(6) ±60 ±20 µA -25~+80℃ 测量范围(7) 0 360 0 360 Deg 电源要求 VCC ICC(8) 反向保护(3) 8 28 14 40 8 28 14 40 V mA V TA= 25℃ VCC=24V 使用温度 存储温度 -25 80 -40 85 -40 125 -25 80 -40 85 -40 125 ℃ ℃ ℃ 标准 特殊 防护等级 IP 60 (1) 输出电流信号没有滤波。 (2) 输出电流信号采集电路图详见“信号输出”部分。 (3) 反向电压超过极限,则反向保护二极管击穿。 (4) 超过最大负载电阻,则输出电流信号失准。根据客户供电电压,可修改相关参数,提高最大负载电阻。 (5...
