业余绕制输出变压器参数和公式计算

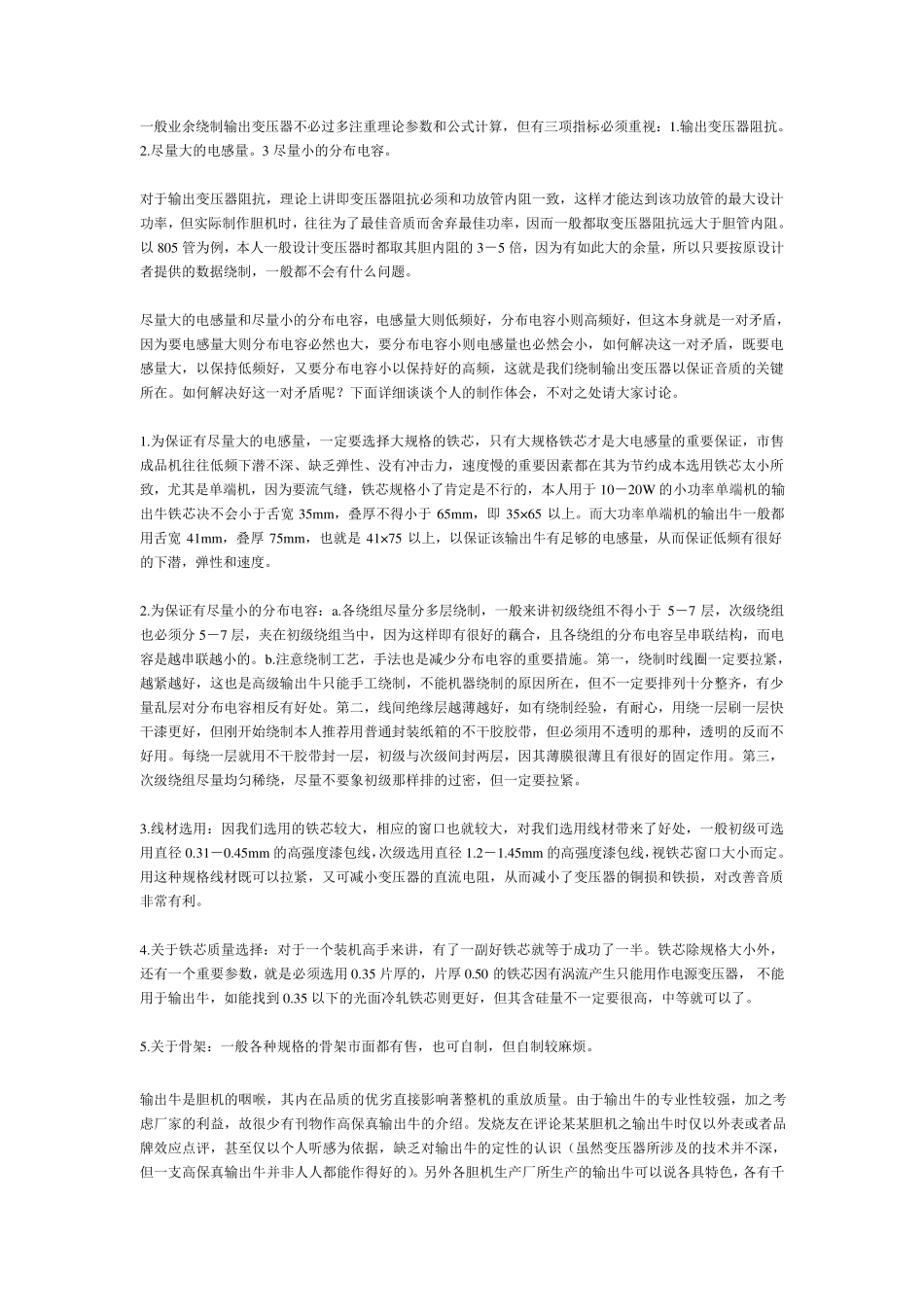

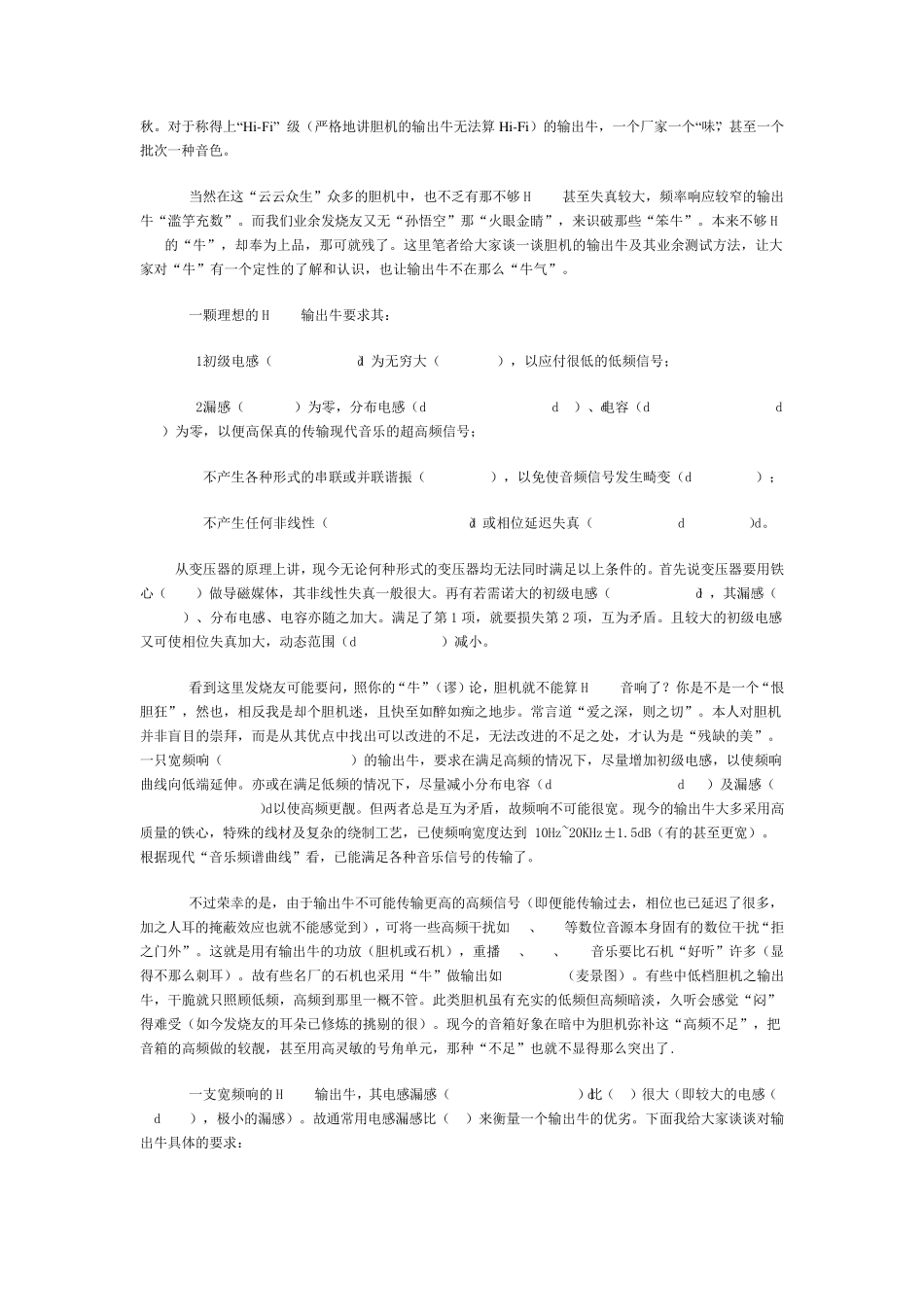

一般业余绕制输出变压器不必过多注重理论参数和公式计算，但有三项指标必须重视：1.输出变压器阻抗。2.尽量大的电感量。3 尽量小的分布电容。 对于输出变压器阻抗，理论上讲即变压器阻抗必须和功放管内阻一致，这样才能达到该功放管的最大设计功率，但实际制作胆机时，往往为了最佳音质而舍弃最佳功率，因而一般都取变压器阻抗远大于胆管内阻。以 805 管为例，本人一般设计变压器时都取其胆内阻的 3－5 倍，因为有如此大的余量，所以只要按原设计者提供的数据绕制，一般都不会有什么问题。 尽量大的电感量和尽量小的分布电容，电感量大则低频好，分布电容小则高频好，但这本身就是一对矛盾，因为要电感量大则分布电容必然也大，要分布电容小则电感量也必然会小，如何解决这一对矛盾，既要电感量大，以保持低频好，又要分布电容小以保持好的高频，这就是我们绕制输出变压器以保证音质的关键所在。如何解决好这一对矛盾呢？下面详细谈谈个人的制作体会，不对之处请大家讨论。 1.为保证有尽量大的电感量，一定要选择大规格的铁芯，只有大规格铁芯才是大电感量的重要保证，市售成品机往往低频下潜不深、缺乏弹性、没有冲击力，速度慢的重要因素都在其为节约成本选用铁芯太小所致，尤其是单端机，因为要流气缝，铁芯规格小了肯定是不行的，本人用于 10－20W 的小功率单端机的输出牛铁芯决不会小于舌宽 35mm，叠厚不得小于 65mm，即 35×65 以上。而大功率单端机的输出牛一般都用舌宽 41mm，叠厚 75mm，也就是 41×75 以上，以保证该输出牛有足够的电感量，从而保证低频有很好的下潜，弹性和速度。 2.为保证有尽量小的分布电容：a.各绕组尽量分多层绕制，一般来讲初级绕组不得小于 5－7 层，次级绕组也必须分 5－7 层，夹在初级绕组当中，因为这样即有很好的藕合，且各绕组的分布电容呈串联结构，而电容是越串联越小的。b.注意绕制工艺，手法也是减少分布电容的重要措施。第一，绕制时线圈一定要拉紧，越紧越好，这也是高级输出牛只能手工绕制，不能机器绕制的原因所在，但不一定要排列十分整齐，有少量乱层对分布电容相反有好处。第二，线间绝缘层越薄越好，如有绕制经验，有耐心，用绕一层刷一层快干漆更好，但刚开始绕制本人推荐用普通封装纸箱的不干胶胶带，但必须用不透明的那种，透明的反而不好用。每绕一层就用不干胶带封一层，初级与次级间封两层，因其薄膜很薄且有很好的固定作用。第三，次级绕组尽量均匀稀绕，尽量不要...
