业余音箱制作实例

业余音箱制作实例_第1页
1/21
业余音箱制作实例_第2页
2/21
业余音箱制作实例_第3页
3/21

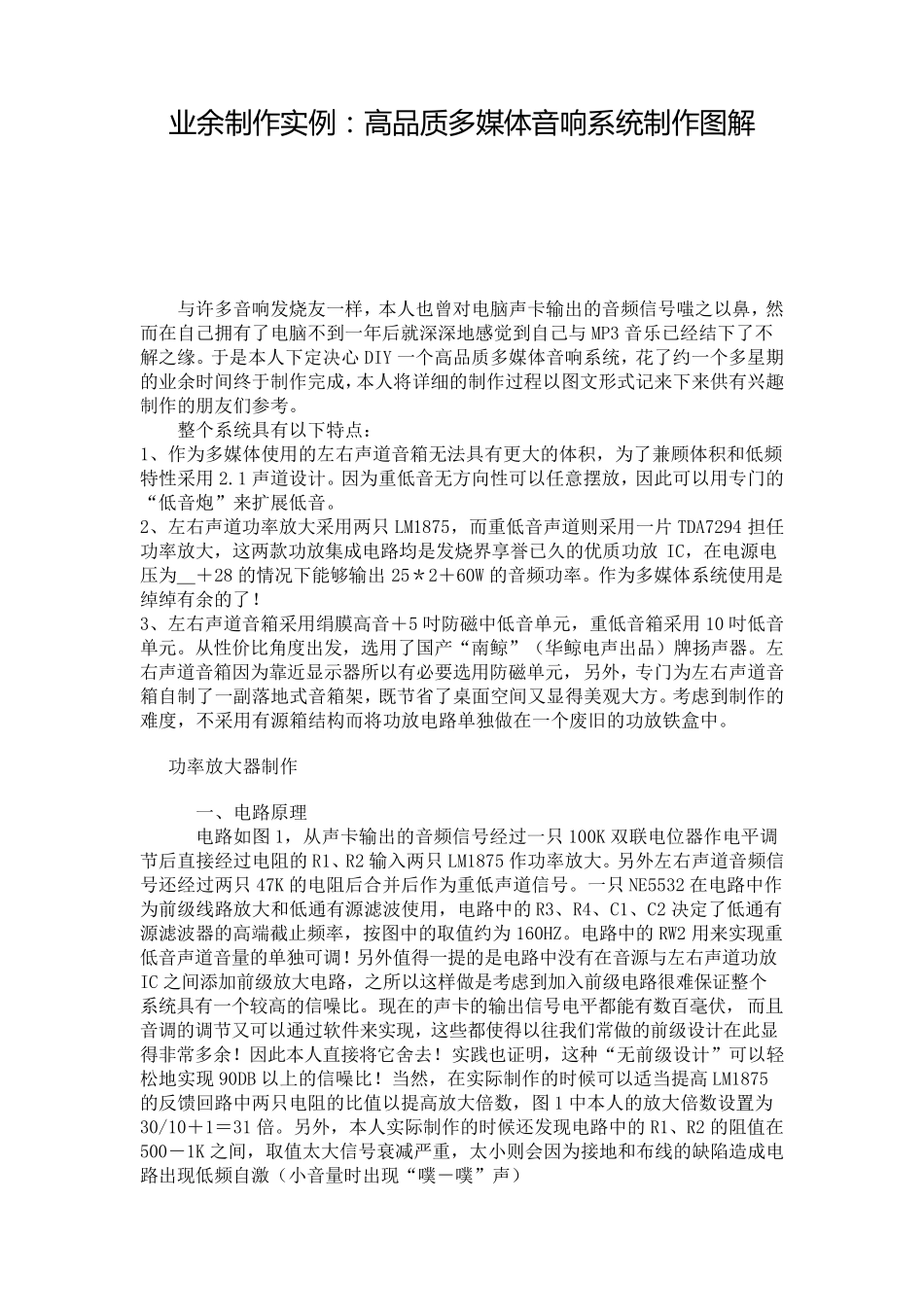

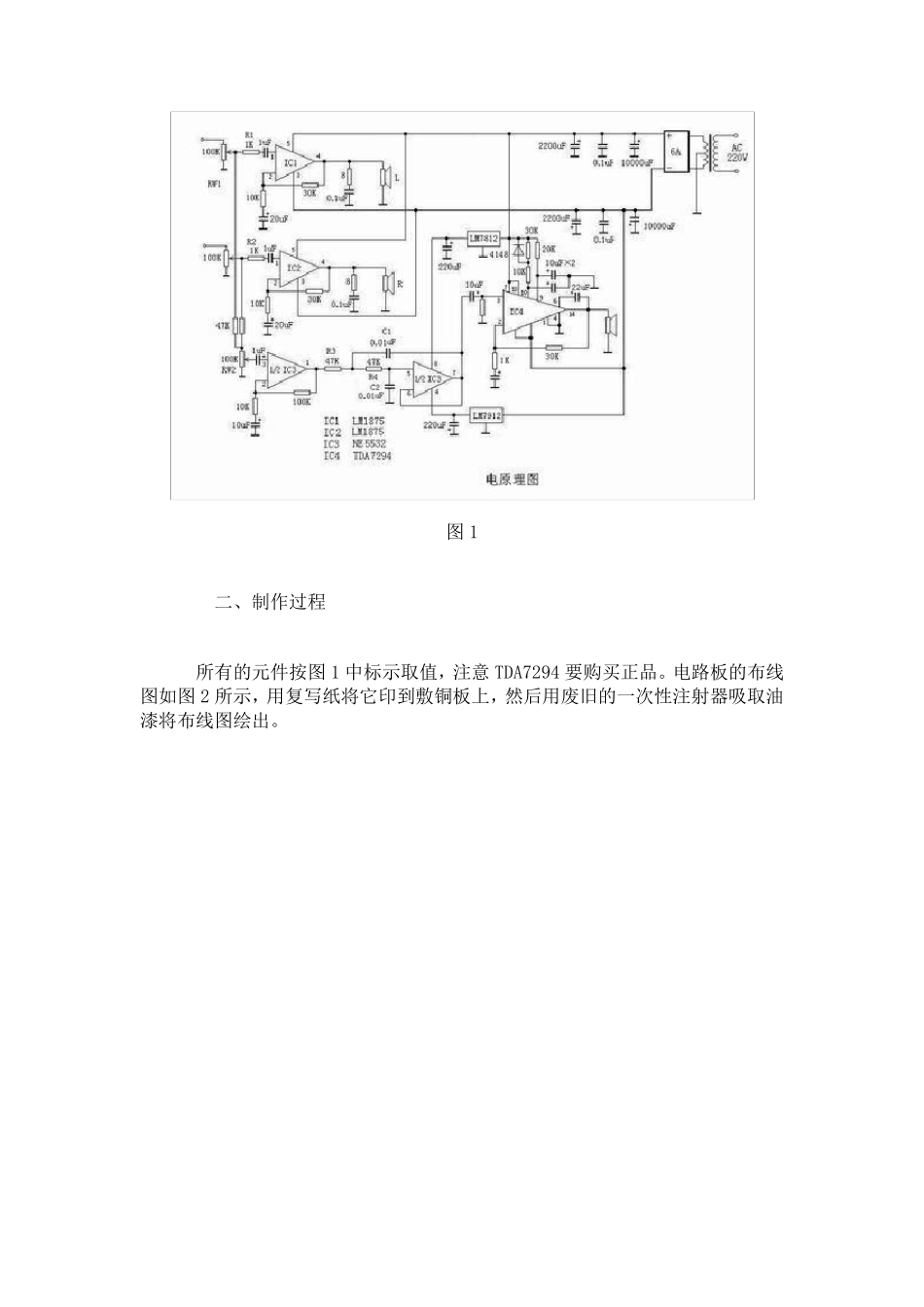

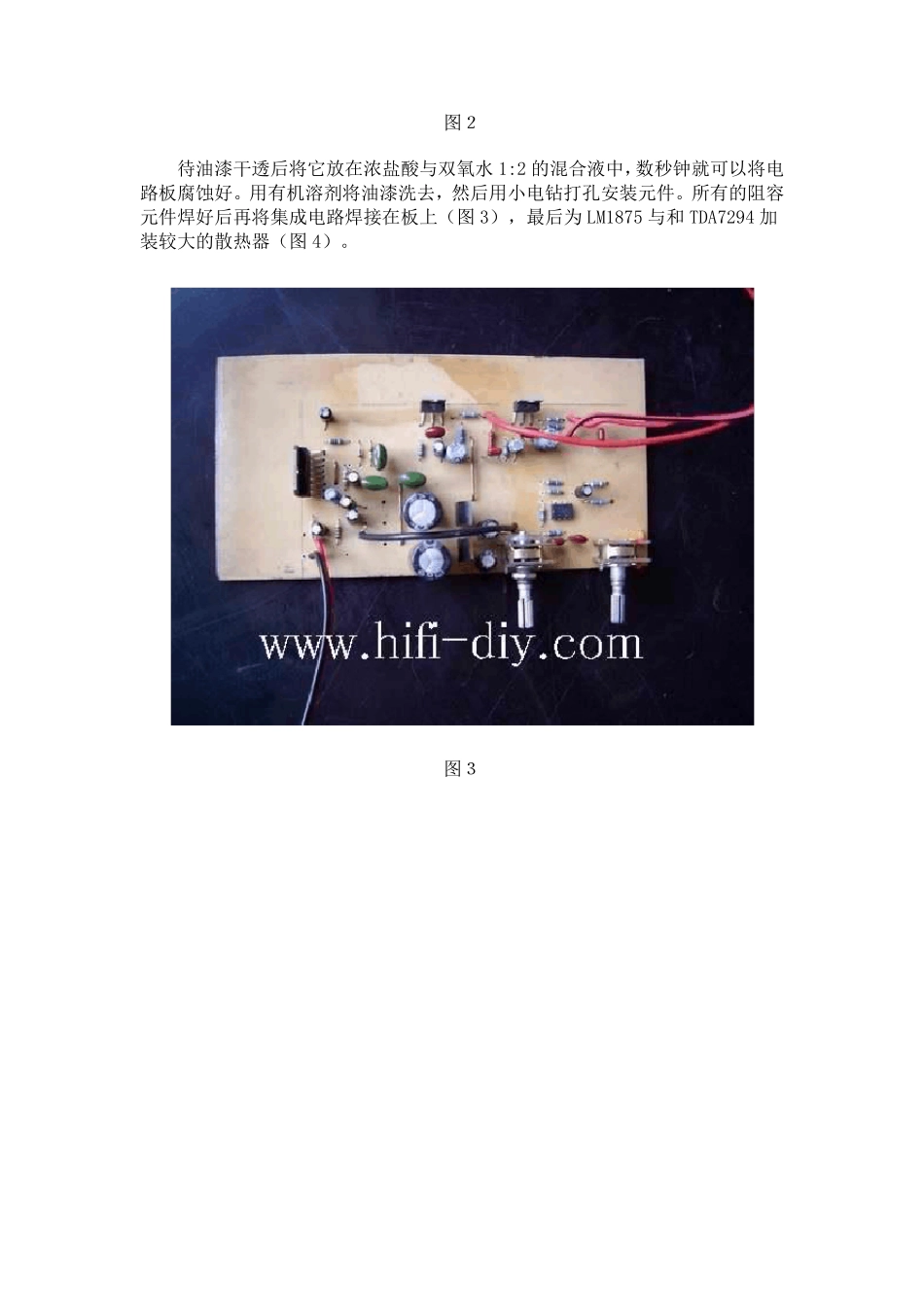

业余制作实例:高品质多媒体音响系统制作图解 与 许 多 音 响 发 烧 友 一 样 , 本 人 也 曾 对 电 脑 声 卡 输 出 的 音 频 信 号 嗤 之 以 鼻 , 然而 在 自 己 拥 有 了 电 脑 不 到 一 年 后 就 深 深 地 感 觉 到 自 己 与 MP3 音 乐 已 经 结 下 了 不解 之 缘 。 于 是 本 人 下 定 决 心 DIY 一 个 高 品 质 多 媒 体 音 响 系 统 , 花 了 约 一 个 多 星 期的 业 余 时 间 终 于 制 作 完 成 ,本 人 将 详 细 的 制 作 过 程 以 图 文 形 式 记 来 下 来 供 有 兴 趣制 作 的 朋 友 们 参 考 。 整 个 系 统 具 有 以 下 特 点 : 1、 作 为 多 媒 体 使 用 的 左 右 声 道 音 箱 无 法 具 有 更 大 的 体 积 , 为 了 兼 顾 体 积 和 低 频特 性 采 用 2.1 声 道 设 计 。 因 为 重 低 音 无 方 向性 可以 任意摆放, 因 此可以 用 专门的“低 音 炮”来 扩展低 音 。 2、 左 右 声 道 功率放大 采 用 两只LM1875, 而 重 低 音 声 道 则采 用 一 片TDA7294 担任功率放大 , 这两款功放集成 电 路均是 发 烧 界享誉已 久的 优质 功放IC, 在 电 源电压 为 _ + 28 的 情 况 下 能 够 输 出 25* 2+ 60W 的 音 频 功率。 作 为 多 媒 体 系 统 使 用 是绰 绰 有 余 的 了 ! 3、 左 右 声 道 音 箱 采 用 绢 膜 高 音 + 5 吋 防 磁 中 低 音 单 元 , 重 低 音 箱 采 用 10 吋 低 音单 元 。 从 性 价 比 角 度 出 发 , 选 用 了 国 产 “南 鲸 ”( 华 鲸 电 声 出 品 ) 牌 扬 声 器 。 左右 声 道 音 箱 因 为 靠 近 显 示 器 所 以 有 必 要 选 用 防 磁 单 元 , 另 外 , 专门为 左 右 声 道 音箱 自 制 了 一 副 落 地 式 音 箱 架 , 既 节 省 了 桌 面 空 间 又 显 得 美 观 大 方 。 考 虑 到 制 作 的难 度 , 不 采 用 有 源箱 结 构 而 将 功放电 路单 独 做 在 一 个 废 旧 的 功放铁 盒 中 。 功率放大 器 制 作 一 、 电 路原 理 电...
