东汽风机机组LVRT过程说明

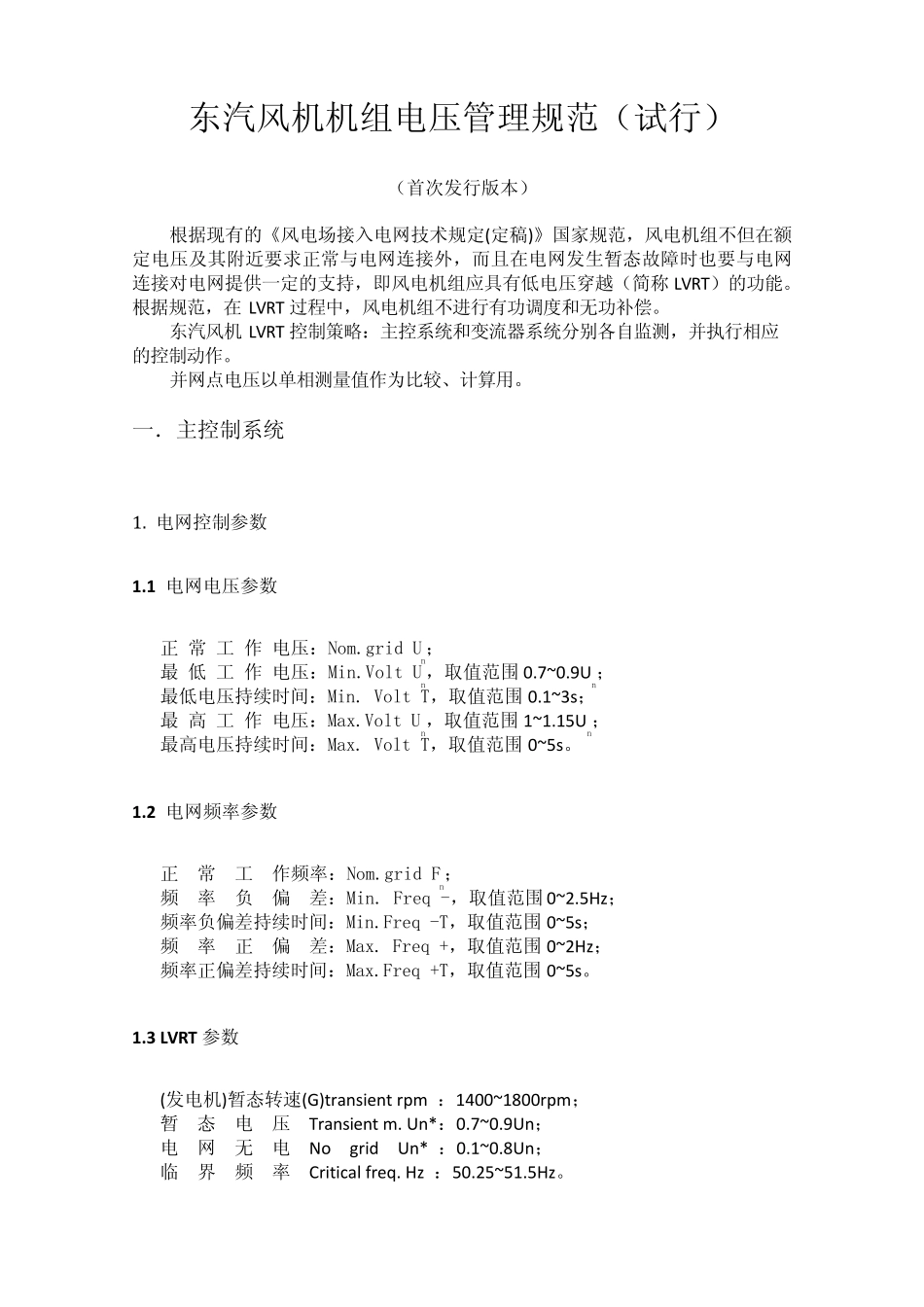

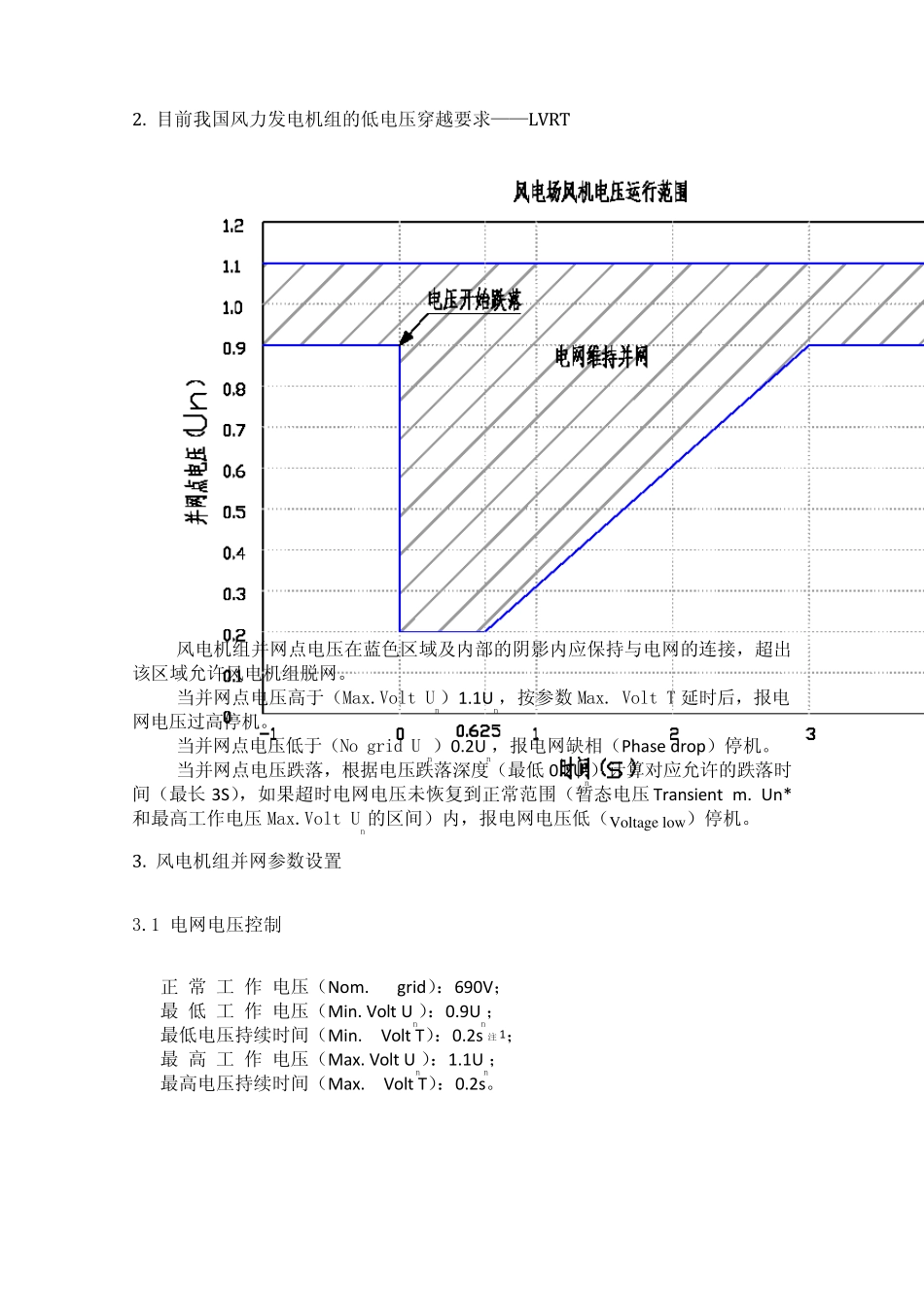

东汽风机机组电压管理规范（试行） （首次发行版本） 根据现有的《风电场接入电网技术规定(定稿)》国家规范，风电机组不但在额定电压及其附近要求正常与电网连接外，而且在电网发生暂态故障时也要与电网连接对电网提供一定的支持，即风电机组应具有低电压穿越（简称LVRT）的功能。根据规范，在LVRT 过程中，风电机组不进行有功调度和无功补偿。 东汽风机LVRT 控制策略：主控系统和变流器系统分别各自监测，并执行相应的控制动作。 并网点电压以单相测量值作为比较、计算用。 一．主控制系统 1 . 电网控制参数 1.1 电网电压参数 正 常 工 作 电压：Nom.grid Un； 最 低 工 作 电压：Min.Volt Un，取值范围 0.7~0.9Un； 最低电压持续时间：Min. Volt T，取值范围 0.1~3s； 最 高 工 作 电压：Max.Volt Un，取值范围 1~1.15Un； 最高电压持续时间：Max. Volt T，取值范围 0~5s。 1.2 电网频率参数 正 常 工 作频率：Nom.grid Fn； 频 率 负 偏 差：Min. Freq -，取值范围 0~2.5Hz； 频率负偏差持续时间：Min.Freq -T，取值范围 0~5s； 频 率 正 偏 差：Max. Freq +，取值范围 0~2Hz； 频率正偏差持续时间：Max.Freq +T，取值范围 0~5s。 1.3 LVRT 参数 (发电机)暂态转速(G)transient rpm ：1400~1800rpm； 暂 态 电 压 Transient m. Un*：0.7~0.9Un； 电 网 无 电 No grid Un* ：0.1~0.8Un； 临 界 频 率 Critical freq. Hz ：50.25~51.5Hz。 2. 目前我国风力发电机组的低电压穿越要求——LVRT 风电机组并网点电压在蓝色区域及内部的阴影内应保持与电网的连接，超出该区域允许风电机组脱网。 当并网点电压高于（Max.Volt Un）1.1Un，按参数 Max. Volt T 延时后，报电网电压过高停机。 当并网点电压低于（No grid Un）0.2Un，报电网缺相（Phase drop）停机。 当并网点电压跌落，根据电压跌落深度（最低0.2Un）计算对应允许的跌落时间（最长 3S），如果超时电网电压未恢复到正常范围（暂态电压Transient m. Un*和最高工作电压Max.Volt Un的区间）内，报电网电压低（Voltage low ）停机。 3 . 风电机组并网参数设置 3.1 电网电压控制 正 常 工 作 电压（Nom. grid）：690V； 最 低 工 作 电压（Min. Volt Un）：0.9Un； 最低电压持续时间（Min. Volt T）：0.2s 注 1； 最 高 工 作 电压（Max. Vol...
