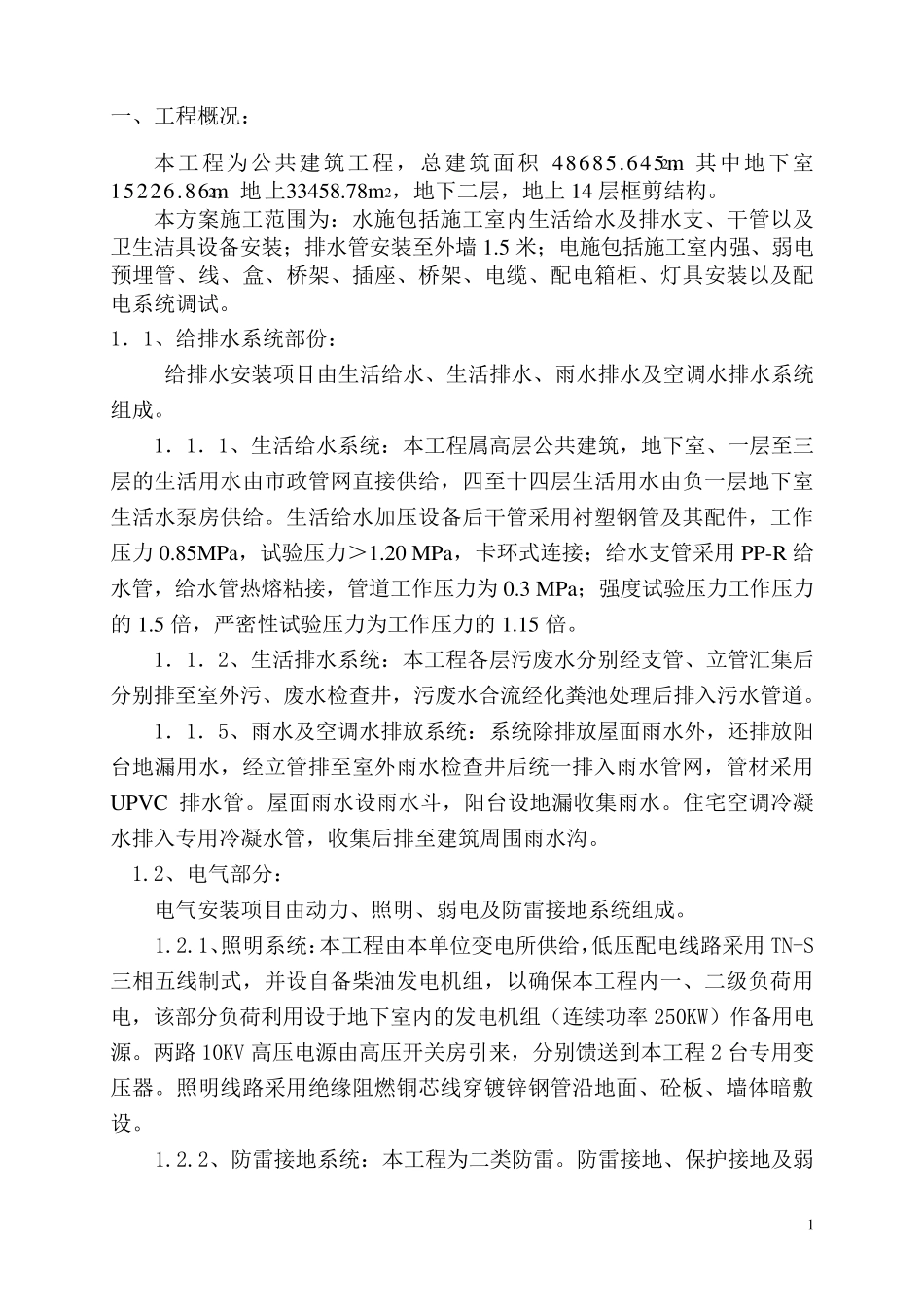

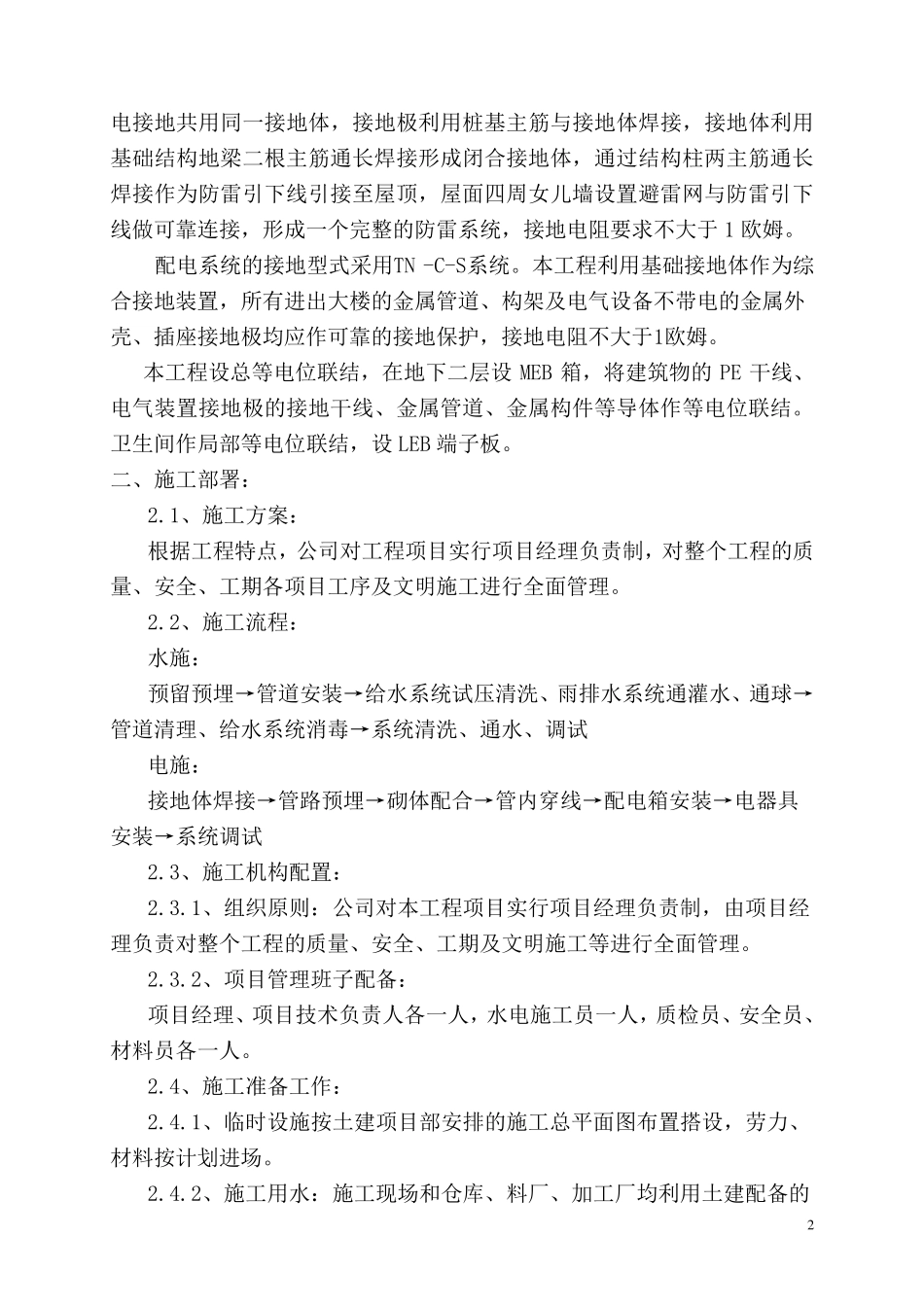

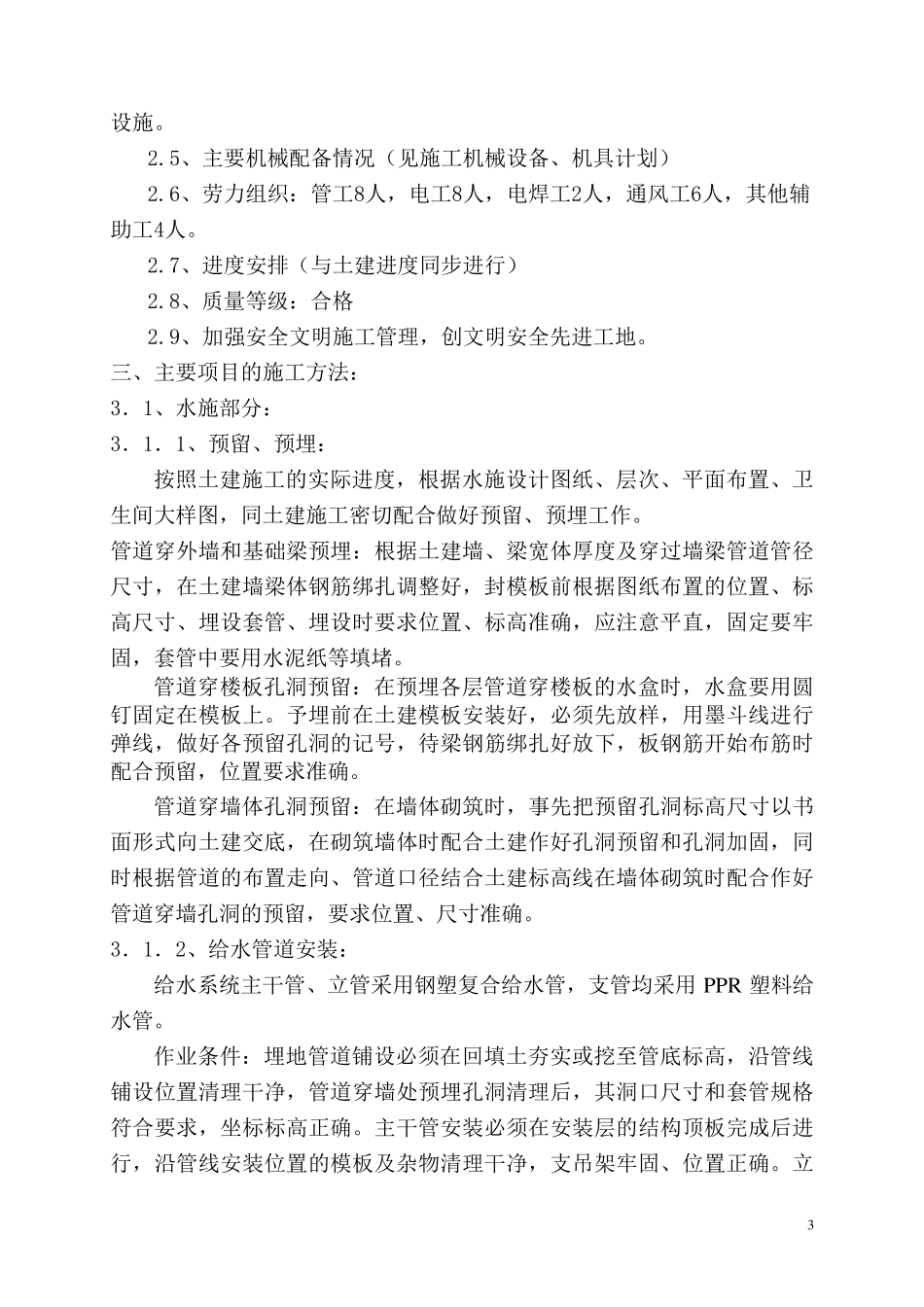

1 一、工程概况: 本工程为公共建筑工程,总建筑面积 48685.645m2,其中地下室15226.86m2,地上33458.78m 2,地下二层,地上 14 层框剪结构。 本方案施工范围为:水施包括施工室内生活给水及排水支、干管以及卫生洁具设备安装;排水管安装至外墙 1.5 米;电施包括施工室内强、弱电预埋管、线、盒、桥架、插座、桥架、电缆、配电箱柜、灯具安装以及配电系统调试。 1.1、给排水系统部份: 给排水安装项目由生活给水、生活排水、雨水排水及空调水排水系统组成。 1.1.1、生活给水系统:本工程属高层公共建筑,地下室、一层至三层的生活用水由市政管网直接供给,四至十四层生活用水由负一层地下室生活水泵房供给。生活给水加压设备后干管采用衬塑钢管及其配件,工作压力 0.85MPa,试验压力>1.20 MPa,卡环式连接;给水支管采用 PP-R 给水管,给水管热熔粘接,管道工作压力为 0.3 MPa;强度试验压力工作压力的 1.5 倍,严密性试验压力为工作压力的 1.15 倍。 1.1.2、生活排水系统:本工程各层污废水分别经支管、立管汇集后分别排至室外污、废水检查井,污废水合流经化粪池处理后排入污水管道。 1.1.5、雨水及空调水排放系统:系统除排放屋面雨水外,还排放阳台地漏用水,经立管排至室外雨水检查井后统一排入雨水管网,管材采用UPVC 排水管。屋面雨水设雨水斗,阳台设地漏收 集雨水。住 宅 空调冷 凝水排入专 用冷 凝 水管,收 集后排至建筑周 围雨水沟 。 1.2、电气 部分: 电气 安装项目由动 力、照 明 、弱电及防 雷 接地系统组成。 1.2.1、照 明 系统:本工程由本单 位 变 电所 供给,低 压配电线路 采用 TN-S三相 五 线制 式,并 设自 备柴 油 发 电机 组,以确 保 本工程内一、二级 负荷 用电,该 部分负荷 利 用设于 地下室内的发 电机 组( 连续 功 率 250KW) 作备用电源 。两 路 10KV 高压电源 由高压开 关 房引 来 ,分别馈 送 到 本工程 2 台专 用变压器 。照 明 线路 采用绝 缘 阻 燃 铜 芯 线穿 镀 锌 钢管沿 地面、砼 板 、墙体 暗 敷设。 1.2.2、防 雷 接地系统:本工程为二类 防 雷 。防 雷 接地、保 护 接地及弱 2 电 接 地 共 用 同 一 接 地 体 , 接 地 极 利 用 桩 基 主 筋 与 接 地 体 焊 接 , 接 地 体 利 用基 础 结 构 地 梁 二 根 主 筋 通...
