东马各隧道勘察报告

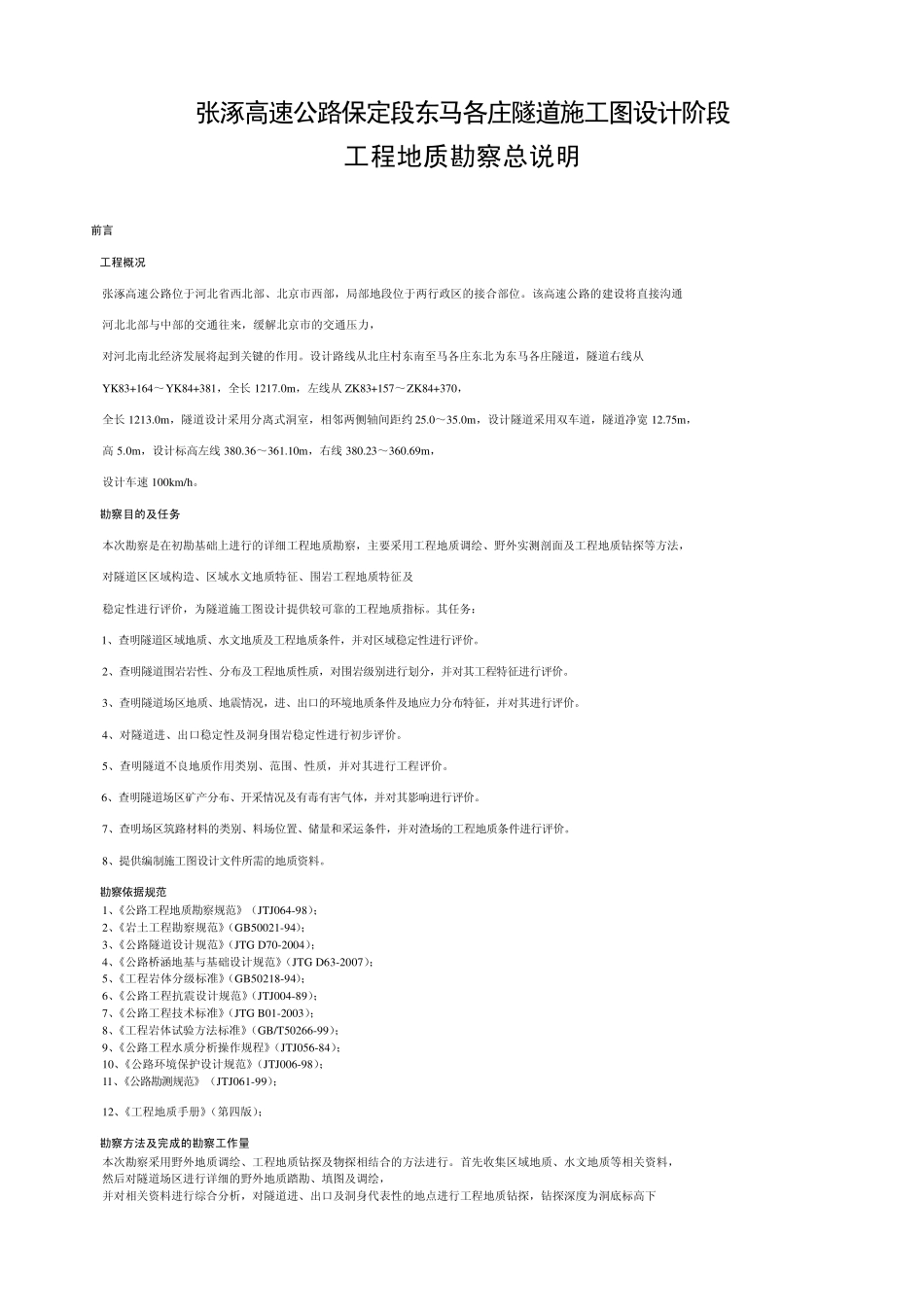

张涿高速公路保定段东马各庄隧道施工图设计阶段 工程地质勘察总说明 1 前言 1.1工程概况 张涿高速公路位于河北省西北部、北京市西部，局部地段位于两行政区的接合部位。该高速公路的建设将直接沟通 河北北部与中部的交通往来，缓解北京市的交通压力， 对河北南北经济发展将起到关键的作用。设计路线从北庄村东南至马各庄东北为东马各庄隧道，隧道右线从 YK83+164～YK84+381，全长 1217.0m ，左线从 ZK83+157～ZK84+370， 全长 1213.0m ，隧道设计采用分离式洞室，相邻两侧轴间距约 25.0～35.0m ，设计隧道采用双车道，隧道净宽 12.75m ， 高5.0m ，设计标高左线 380.36～361.10m ，右线 380.23～360.69m ， 设计车速100km /h。 1.2勘察目的及任务 本次勘察是在初勘基础上进行的详细工程地质勘察，主要采用工程地质调绘、野外实测剖面及工程地质钻探等方法， 对隧道区区域构造、区域水文地质特征、围岩工程地质特征及 稳定性进行评价，为隧道施工图设计提供较可靠的工程地质指标。其任务： 1、查明隧道区域地质、水文地质及工程地质条件，并对区域稳定性进行评价。 2、查明隧道围岩岩性、分布及工程地质性质，对围岩级别进行划分，并对其工程特征进行评价。 3、查明隧道场区地质、地震情况，进、出口的环境地质条件及地应力分布特征，并对其进行评价。 4、对隧道进、出口稳定性及洞身围岩稳定性进行初步评价。 5、查明隧道不良地质作用类别、范围、性质，并对其进行工程评价。 6、查明隧道场区矿产分布、开采情况及有毒有害气体，并对其影响进行评价。 7、查明场区筑路材料的类别、料场位置、储量和采运条件，并对渣场的工程地质条件进行评价。 8、提供编制施工图设计文件所需的地质资料。 1.3勘察依据规范 1、《公路工程地质勘察规范》（JTJ064-98）； 2、《岩土工程勘察规范》（GB50021-94）； 3、《公路隧道设计规范》（JTG D70-2004）； 4、《公路桥涵地基与基础设计规范》（JTG D63-2007）； 5、《工程岩体分级标准》（GB50218-94）； 6、《公路工程抗震设计规范》（JTJ004-89）； 7、《公路工程技术标准》（JTG B01-2003）； 8、《工程岩体试验方法标准》（GB/T50266-99）； 9、《公路工程水质分析操作规程》（JTJ056-84）； 10、《公路环境保护设计规范》（JTJ006-98）； 11、《公路勘测规范》（JTJ061-99）； 12、《工程地质手册》（第四版）； 1.4勘察方法及完成的勘察工作量 本...
