丝网印刷作业指导书

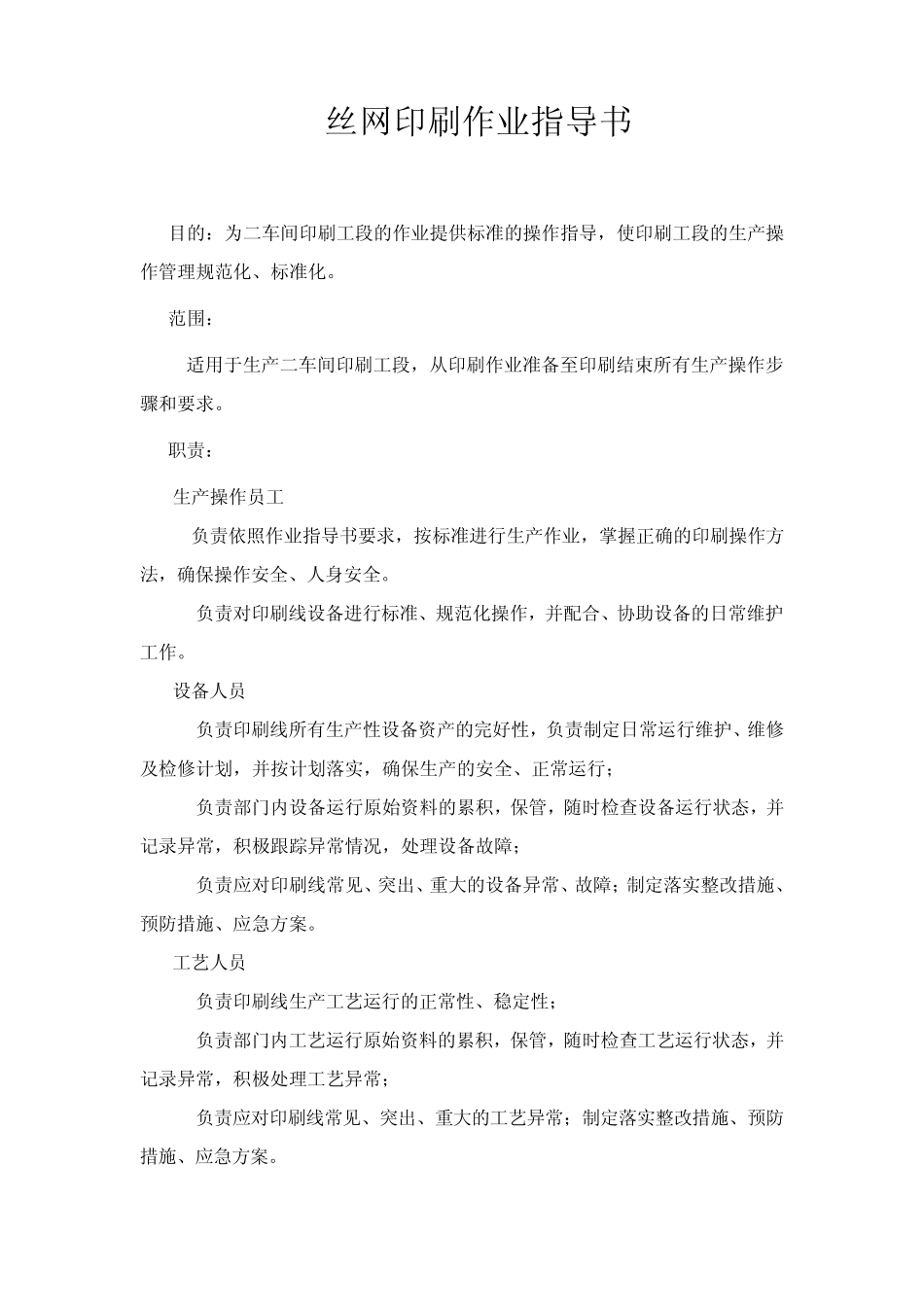

丝网印刷作业指导书 1. 目的：为二车间印刷工段的作业提供标准的操作指导，使印刷工段的生产操作管理规范化、标准化。 2. 范围： 2.1 适用于生产二车间印刷工段，从印刷作业准备至印刷结束所有生产操作步骤和要求。 3. 职责： 3.1生产操作员工 3.1.1负责依照作业指导书要求，按标准进行生产作业，掌握正确的印刷操作方法，确保操作安全、人身安全。 3.1.2 负责对印刷线设备进行标准、规范化操作，并配合、协助设备的日常维护工作。 3.2设备人员 3.2.1 负责印刷线所有生产性设备资产的完好性，负责制定日常运行维护、维修及检修计划，并按计划落实，确保生产的安全、正常运行； 3.2.2 负责部门内设备运行原始资料的累积，保管，随时检查设备运行状态，并记录异常，积极跟踪异常情况，处理设备故障； 3.2.3 负责应对印刷线常见、突出、重大的设备异常、故障；制定落实整改措施、预防措施、应急方案。 3.3工艺人员 3.3.1 负责印刷线生产工艺运行的正常性、稳定性； 3.3.2 负责部门内工艺运行原始资料的累积，保管，随时检查工艺运行状态，并记录异常，积极处理工艺异常； 3.3.3 负责应对印刷线常见、突出、重大的工艺异常；制定落实整改措施、预防措施、应急方案。 4. 名词定义： 4.1丝网印刷：丝网网版的部分孔能够透过浆料，漏印至硅片上；网版上其余部分的网孔堵死，不能透过浆料，在硅片上形成空白；其制作方法是以网布为支撑体，将丝网绷紧在网框上，然后在网上涂布感光胶，形成感光版膜，再将图形底版密合在版膜上晒版，经曝光、显影，网版上不需要透过浆料的部分受光形成固化版膜，将网孔封住，印刷时不透浆料，网版上需要透过浆料的部分的网孔不封闭，印刷时浆料透过，在硅片上形成之特定的图形。 5. 工作内容： 5.1 丝网印刷工艺目的、原理、内容简介： 5.1.1 印刷的目的：在制好的PN结的硅片上、下表面印刷相应的金属电极，经过烧结后使由于光照产生的载流子被顺利导出，实现太阳电池的光电转化； 5.1.2 印刷的原理：网版在印刷时通过一定的压力使浆料通过网版的孔眼转移到硅片上形成图象和文字； 5.1.3 印刷基本的要求是保证印刷图形的完整和对称，印迹饱满。 5.1.4 印刷共分为三道： 5.1.4.1 一道背面电极印刷：使用浆料：银铝浆； 5.1.4.2 二道背面电场印刷：使用浆料：铝浆； 5.1.4.3 三道正面电极印刷：使用浆料：银浆。 5.2 印刷机相关常用操作按钮功能介绍： 图片最左边是电脑操...
