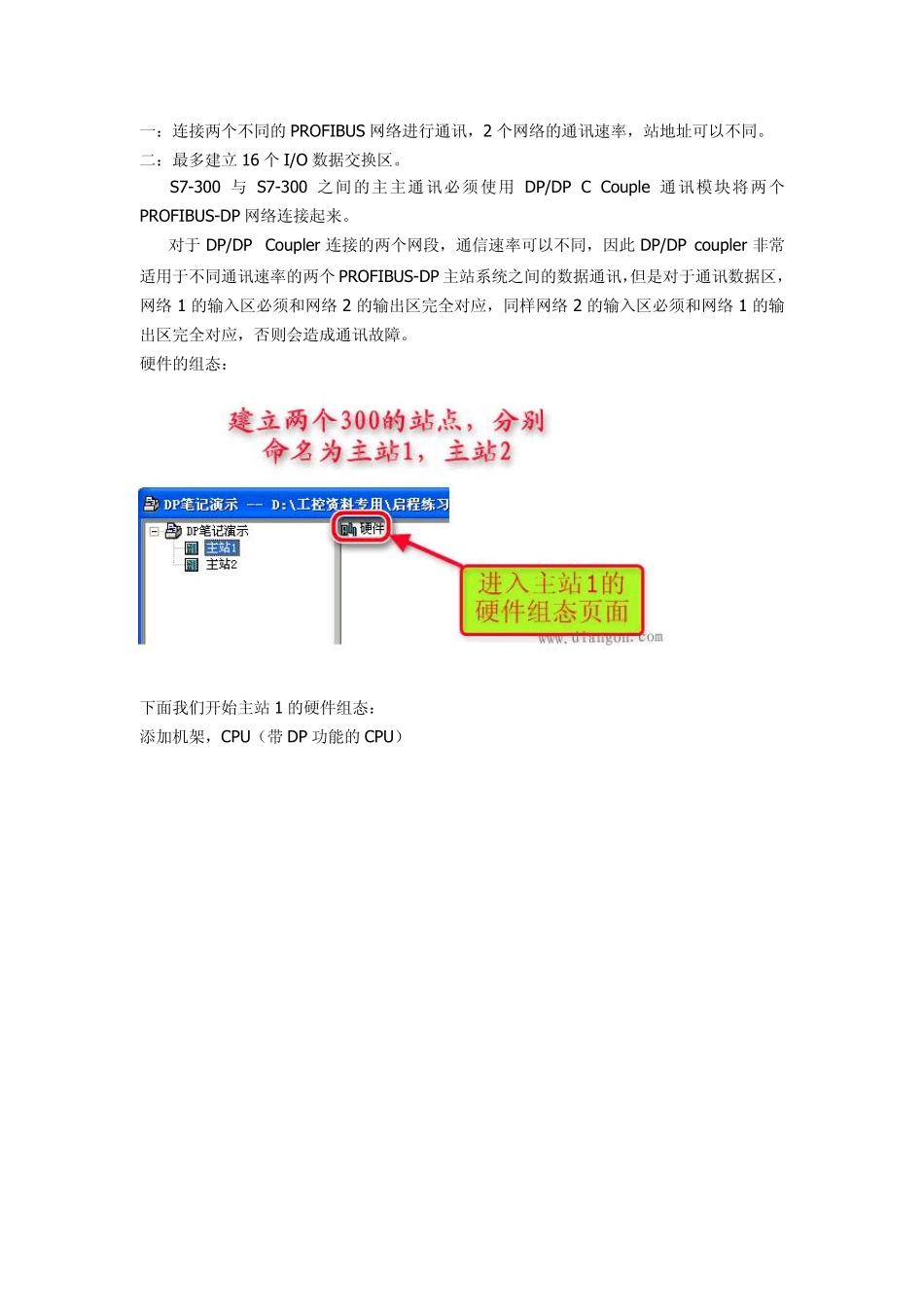

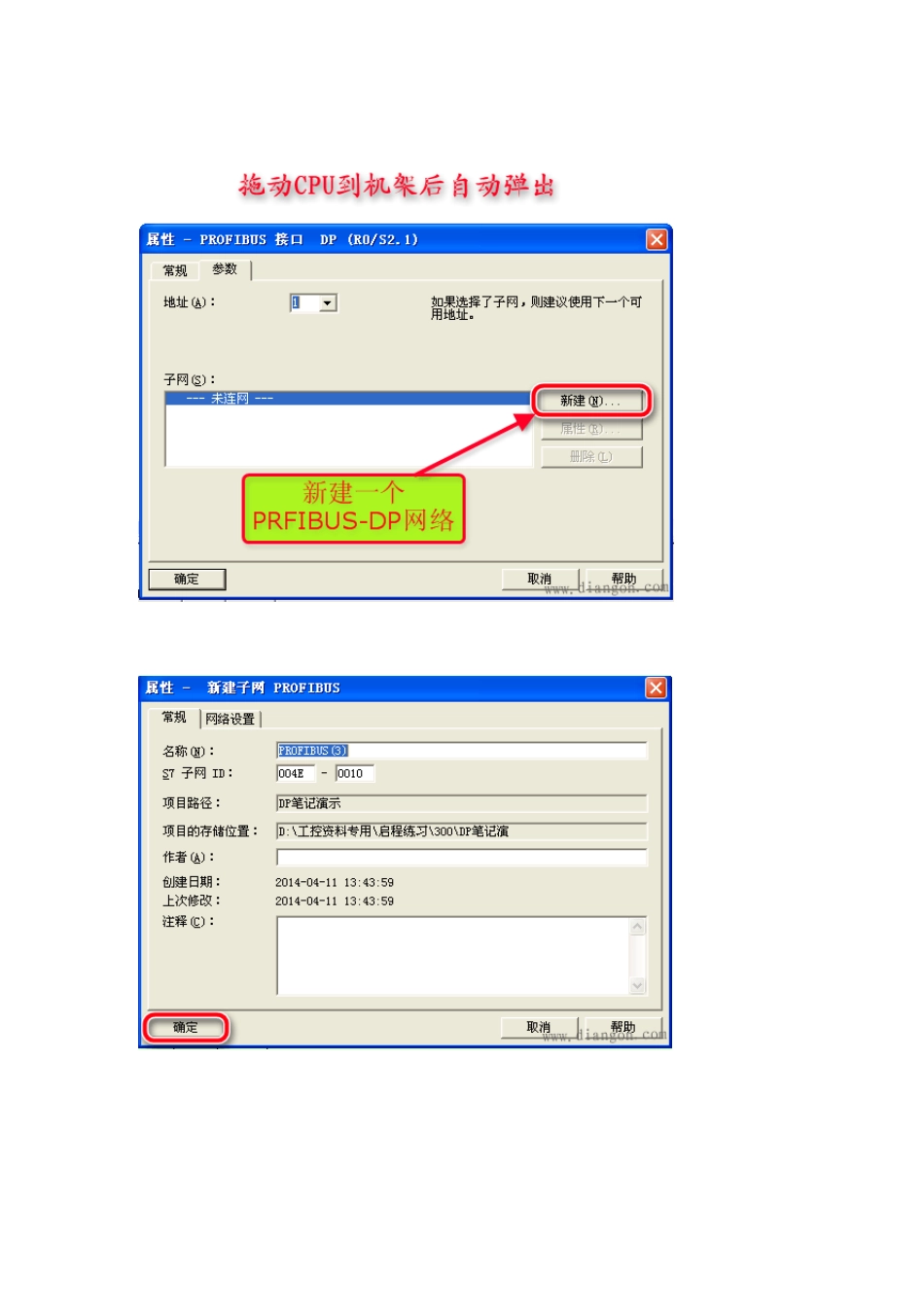

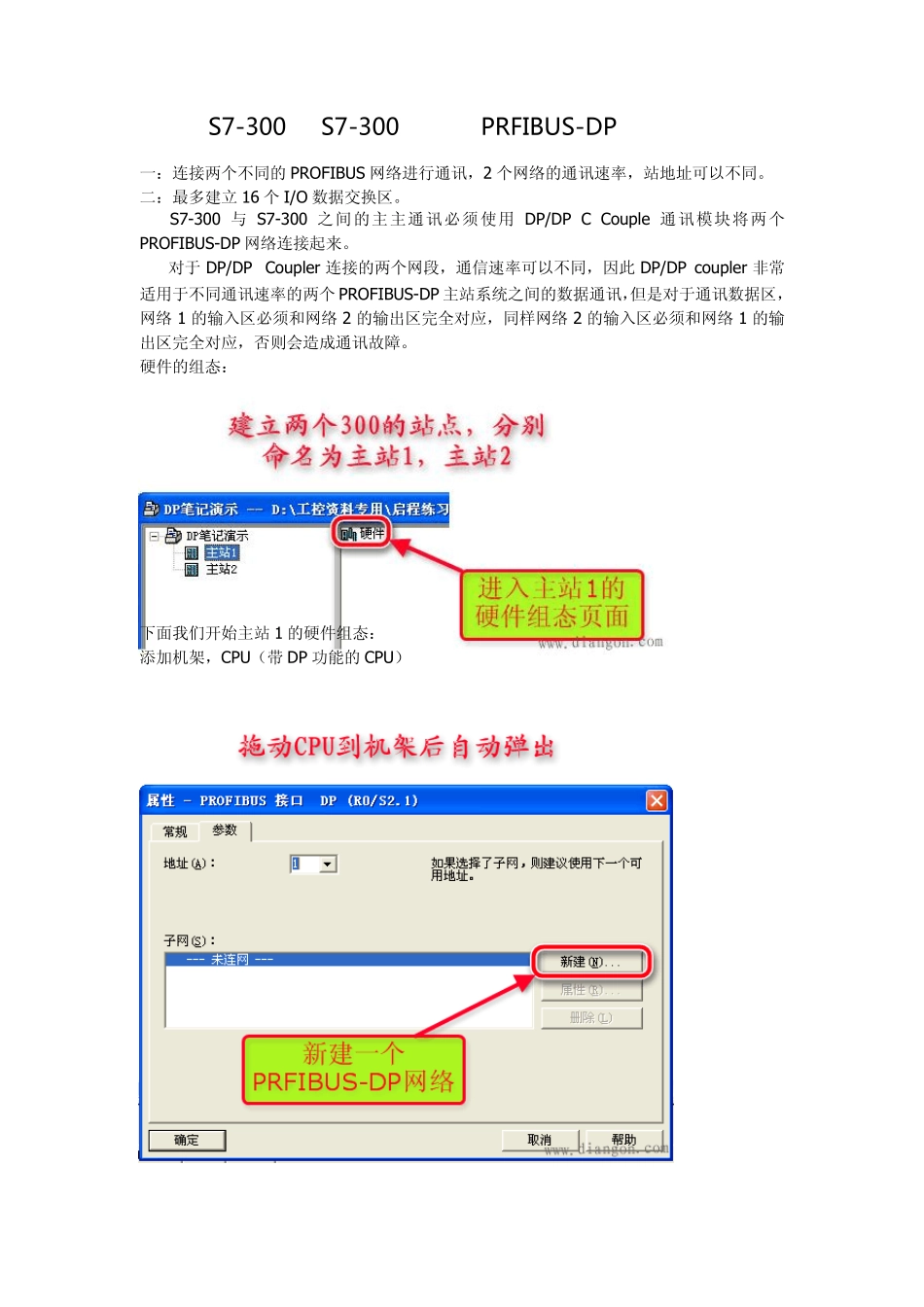

S7-300 与 S7-300 之间的 PRFIBU S-DP 主主通讯 一：连接两个不同的PROFIBUS 网络进行通讯，2 个网络的通讯速率，站地址可以不同。 二：最多建立 16 个I/O 数据交换区。 S7-300 与 S7-300 之间的主主通讯必须使用 DP/DP C Cou ple 通讯模块将两个PROFIBUS-DP 网络连接起来。 对于 DP/DP Cou pler 连接的两个网段，通信速率可以不同，因此 DP/DP cou pler 非常适用于不同通讯速率的两个PROFIBUS-DP 主站系统之间的数据通讯，但是对于通讯数据区，网络1 的输入区必须和网络2 的输出区完全对应，同样网络2 的输入区必须和网络1 的输出区完全对应，否则会造成通讯故障。 硬件的组态： 下面我们开始主站1 的硬件组态： 添加机架，CPU（带 DP 功能的CPU） 一：连接两个不同的PROFIBUS 网络进行通讯，2 个网络的通讯速率，站地址可以不同。 二：最多建立 16 个I/O 数据交换区。 S7-300 与 S7-300 之间的主主通讯必须使用 DP/DP C Cou ple 通讯模块将两个PROFIBUS-DP 网络连接起来。 对于 DP/DP Cou pler 连接的两个网段，通信速率可以不同，因此 DP/DP cou pler 非常适用于不同通讯速率的两个PROFIBUS-DP 主站系统之间的数据通讯，但是对于通讯数据区，网络1 的输入区必须和网络2 的输出区完全对应，同样网络2 的输入区必须和网络1 的输出区完全对应，否则会造成通讯故障。 硬件的组态： 下面我们开始主站1 的硬件组态： 添加机架，CPU（带 DP 功能的CPU） 下面我们开始往 PROFIBUS 网络中添加 DP/DP Cou pler 模块 下面给刚才组态的 DP/DP Cou pler 分配 I/0 主站 1 的硬件组态完成，别忘了保存编译 下面我们开始主站 2 的硬件组态： 添加机架，CPU（带 DP 功能的 CPU） 主站2 的硬件组态完成，别忘了保存编译 根据输入对输出，输出对输入的关系，我们把主站1 和主站2 的输入/输出的关系对照一下： 定义上主站1 和主站2 的硬件组态后，相应的地址对应关系也就确定了，在编程的时候无需进行任何的通讯编程，根据对应关系使用相关的点即可。 特别注意：DP/DP Cou pler 上的硬件地址要和连接的主站上组态的地址一致（一个 DP/DP Cou pler 是两个插口，分别对应两个主站，地址要分别和其软件组态的地址一致） 特别提示：为了防止发生错误到时CPU 停机，建议在程序内添加OB82，OB85,OB86，OB122 OB82：诊断中断，如果使能一个具...
