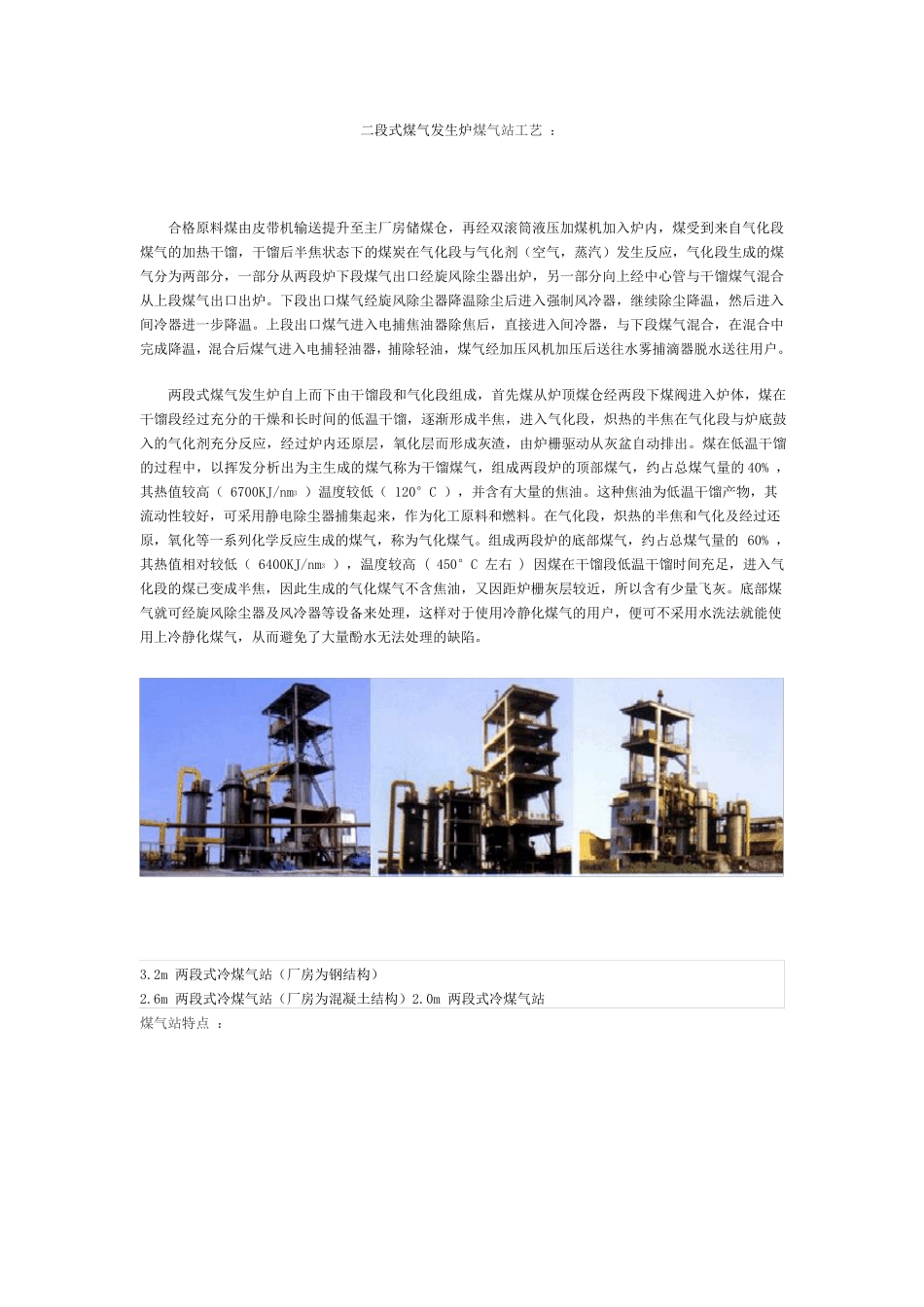

二 段 式 煤 气 发 生 炉 煤 气 站 工 艺 ： 合 格 原 料 煤 由 皮 带 机 输 送 提 升 至 主 厂 房 储 煤 仓 ， 再 经 双 滚 筒 液 压 加 煤 机 加 入 炉 内 ， 煤 受 到 来 自 气 化 段煤 气 的 加 热 干 馏 ， 干 馏 后 半 焦 状 态 下 的 煤 炭 在 气 化 段 与 气 化 剂 （ 空 气 ， 蒸 汽 ） 发 生 反 应 ， 气 化 段 生 成 的 煤气 分 为 两 部 分 ， 一 部 分 从 两 段 炉 下 段 煤 气 出 口 经 旋 风 除 尘 器 出 炉 ， 另 一 部 分 向 上 经 中 心 管 与 干 馏 煤 气 混 合从 上 段 煤 气 出 口 出 炉 。 下 段 出 口 煤 气 经 旋 风 除 尘 器 降 温 除 尘 后 进 入 强 制 风 冷 器 ， 继 续 除 尘 降 温 ， 然 后 进 入间 冷 器 进 一 步 降 温 。 上 段 出 口 煤 气 进 入 电 捕 焦 油 器 除 焦 后 ， 直 接 进 入 间 冷 器 ， 与 下 段 煤 气 混 合 ， 在 混 合 中完 成 降 温 ， 混 合 后 煤 气 进 入 电 捕 轻 油 器 ， 捕 除 轻 油 ， 煤 气 经 加 压 风 机 加 压 后 送 往 水 雾 捕 滴 器 脱 水 送 往 用 户 。 两 段 式 煤 气 发 生 炉 自 上 而 下 由 干 馏 段 和 气 化 段 组 成 ， 首 先 煤 从 炉 顶 煤 仓 经 两 段 下 煤 阀 进 入 炉 体 ， 煤 在干 馏 段 经 过 充 分 的 干 燥 和 长 时 间 的 低 温 干 馏 ， 逐渐形成 半 焦 ， 进 入 气 化 段 ， 炽热 的 半 焦 在 气 化 段 与 炉 底鼓入 的 气 化 剂 充 分 反 应 ， 经 过 炉 内 还原 层， 氧化 层而 形成 灰渣， 由 炉 栅驱动从 灰盆自 动排出 。 煤 在 低 温 干 馏的 过 程中 ， 以挥发 分 析出 为 主 生 成 的 煤 气 称为 干 馏 煤 气 ， 组 成 两 段 炉 的 顶 部 煤 气 ， 约占总煤 气 量的 40% ，其热 值较高（ 6700KJ/nm3 ） 温 度较低 （ 120°C ） ， 并含 有 大 量的 焦 油 。 这 种 焦 油 为 低 温 干 馏 产 物 ， 其流 动性 较好 ， 可 采 用 静 电 除 ...
