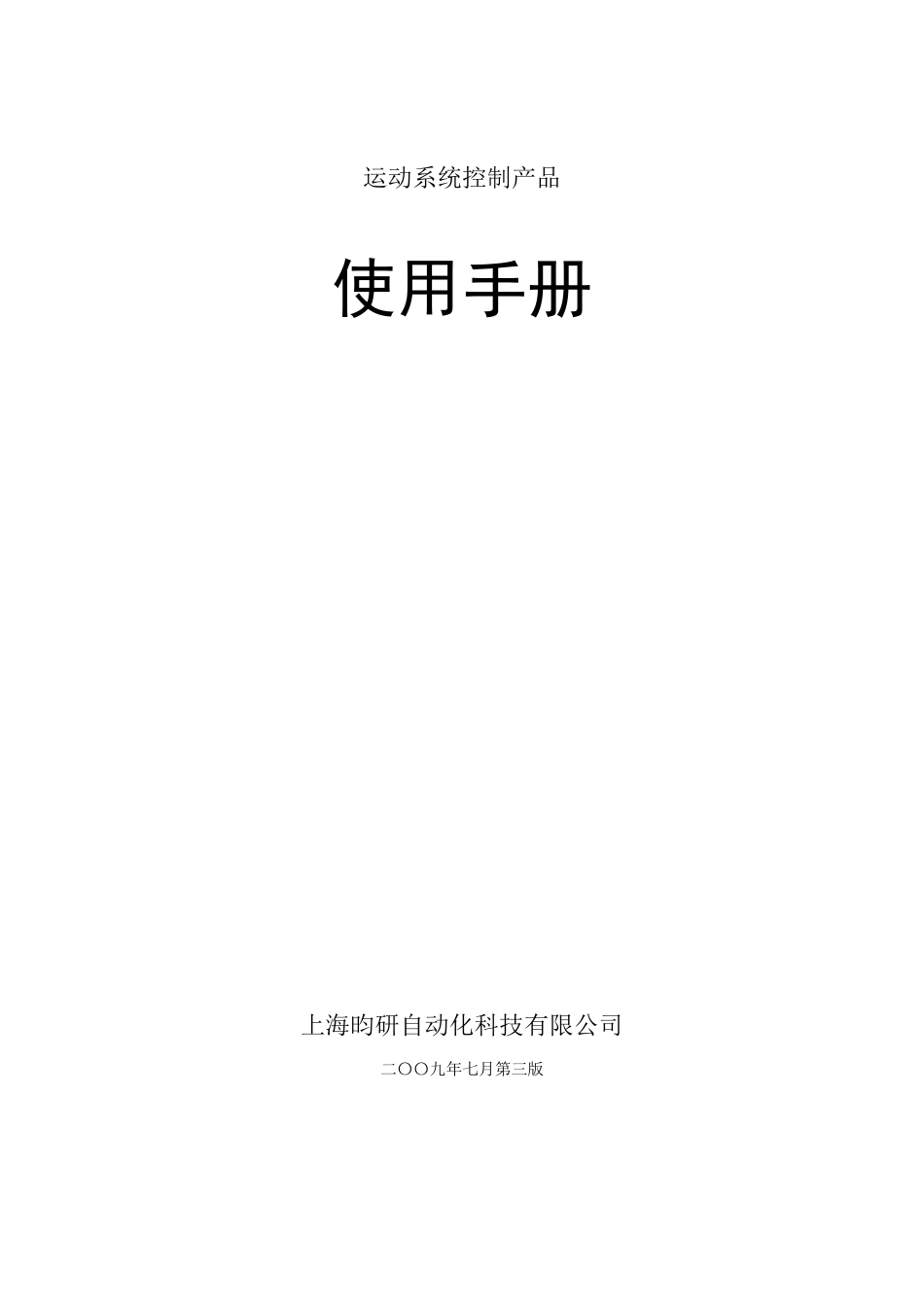

运动系统控制产品 使用手册 上海昀研自动化科技有限公司 二〇〇九年七月第三版 1 两相步进电机驱动器 返回目录 ■ YKA2304ME / YKA2304MF细分驱动器 YKA2304ME(F)是等角度恒力矩细分型高性能步进驱动器,驱动电压DC12-40V,采用单电源供电。适配6或8出线电流在3.0A以下,外径42-86mm的各种型号的两相混合式步进电机。  设有12/8档等角度恒力矩细分,最高64细分  最高反应频率可达200Kpps  步进脉冲停止超过100ms时,线圈电流自动减半,减小了许多场合的电机过热  双极恒流斩波方式,使得相同的电机可以输出更大的速度和功率  光电隔离信号输入/输出  驱动电流从0.0A/相到3.0A/相连续可调  单电源输入,电压范围:DC12-40V  过热、过流、电压过低保护  体积小(25x136x92mm2) ; 净重 0.3kg 驱动器接线示意图 安装尺寸(单位:mm) 采用侧面安装,散热效果较好 工作电流设定示意图 拨码功能设定示意图 2 两相步进电机驱动器 YKA2304ME细分设定 YKA2304MF细分设定 细分数 8 16 32 64 细分数 4 5 10 20 D4 ON OFF ON OFF D4 ON OFF ON OFF D3 ON ON OFF OFF D3 ON ON OFF OFF D2 无效 D2 无效 D1 无效 D1 无效 指示灯和电位器功能说明 标记符号 功 能 注 释 PWR 电源指示灯 驱动器通电时,绿色指示灯亮。 TM 零点指示灯 零点信号有效,有脉冲连续输入时,绿色指示灯点亮。 O.H 过热指示灯 过热时,红色指示灯点亮。 O.C 过流/电压过低指示灯 电流过高或者电压过低时,红色指示灯亮。 Im 电机线圈电流设定电位器 调整电机相电流,逆时针减小,顺时针增大。 引脚功能说明 标记符号 功 能 注 释 + 输入信号光电隔离正端 接+5V供电电源+5V-+24V均可驱动,高于+5V需接限流电阻。 PU 步进脉冲信号 下降沿有效,每当脉冲由高变低时电机走一步。输入电阻220Ω ,要求:低电平0-0.5V,高电平4-5V,脉冲宽度>2.5us。 DR 方向控制信号 用于改变电机转向。输入电阻220Ω ,要求:低电平0-0.5V,高电平4-5V,脉冲宽度>2.5us。 MF 电机释放信号 有效(低电平)时关断电机线圈电流,驱动器停止工作,电机处于自由状态。 +V 电源正极 DC12~40V -V 电源负极 AC、BC 电机接线 +A、-A +B、-B ▲ 注意: ▲ 不要将电源接反,输入电压不要超过DC40V。 ▲ 输入控制信号电平为 5V,当高于5V时需要接限...
