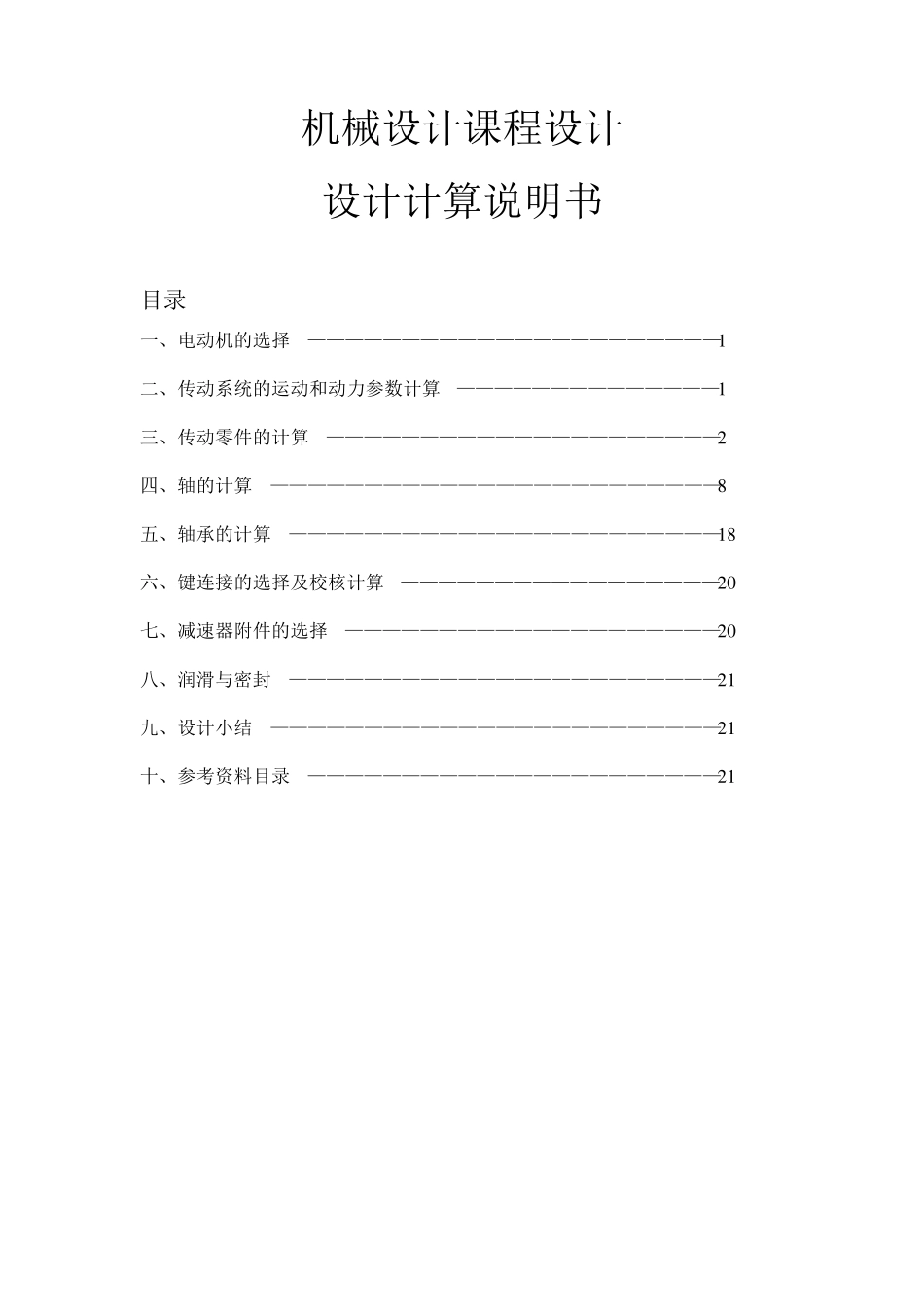

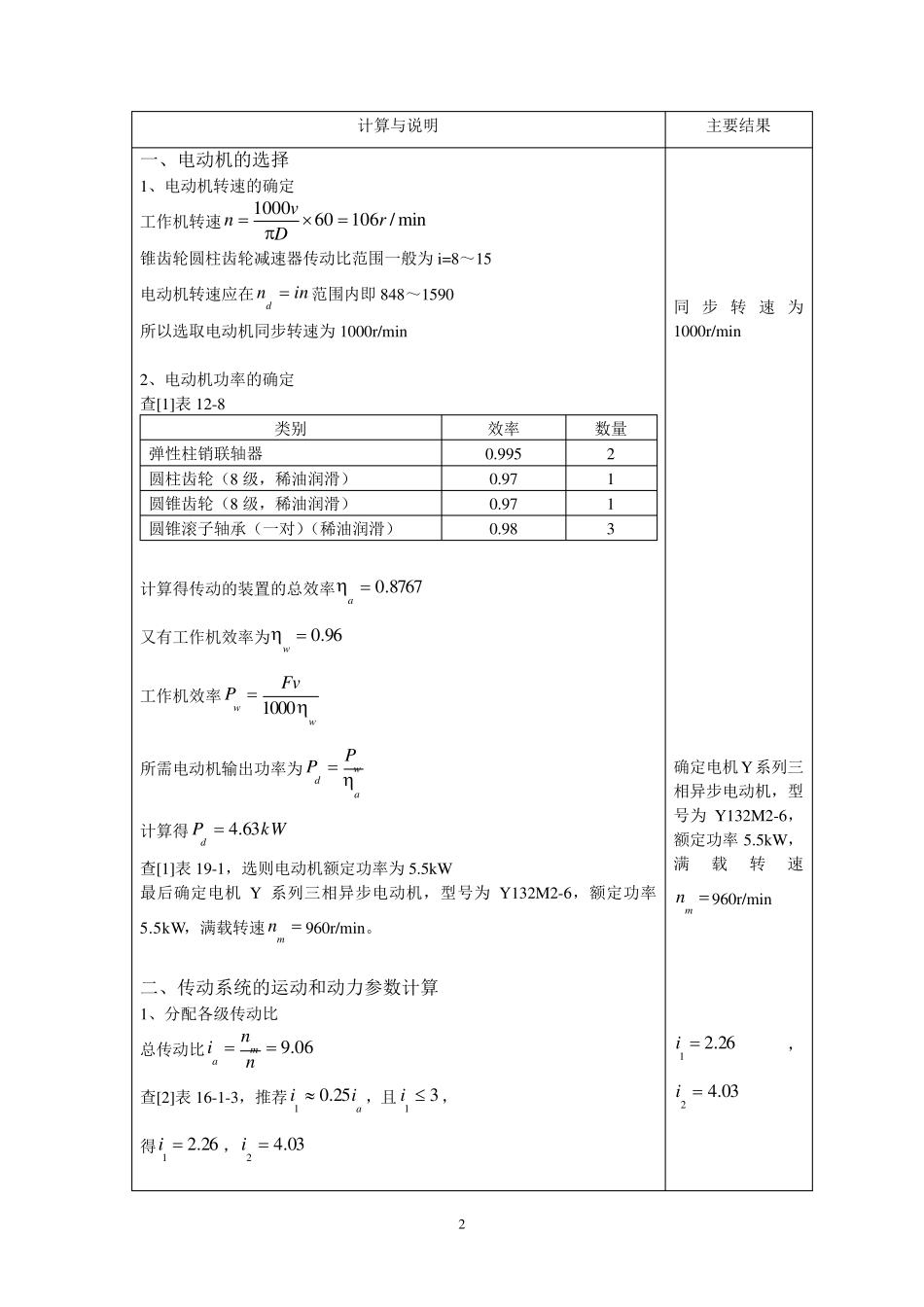

机械设计课程设计 设计计算说明书 目录 一、电动机的选择 ——————————————————————1 二、传动系统的运动和动力参数计算 ——————————————1 三、传动零件的计算 —————————————————————2 四、轴的计算 ————————————————————————8 五、轴承的计算 ———————————————————————1 8 六、键连接的选择及校核计算 —————————————————2 0 七、减速器附件的选择 ————————————————————2 0 八、润滑与密封 ———————————————————————2 1 九、设计小结 ————————————————————————2 1 十、参考资料目录 ——————————————————————2 1 2 计算与说明 主要结果 一、电动机的选择 1、电动机转速的确定 工作机转速min/106601000rDvn 锥齿轮圆柱齿轮减速器传动比范围一般为 i=8~15 电动机转速应在innd 范围内即 848~1590 所以选取电动机同步转速为 1000r/min 2、电动机功率的确定 查[1]表 12-8 类别 效率 数量 弹性柱销联轴器 0.995 2 圆柱齿轮(8 级,稀油润滑) 0.97 1 圆锥齿轮(8 级,稀油润滑) 0.97 1 圆锥滚子轴承(一对)(稀油润滑) 0.98 3 计算得传动的装置的总效率8767.0a 又有工作机效率为96.0w 工作机效率wwFvP1000 所需电动机输出功率为awdPP 计算得kWPd63.4 查[1]表 19-1,选则电动机额定功率为 5.5kW 最后确定电机 Y 系列三相异步电动机,型号为 Y132M2-6,额定功率5.5kW,满载转速mn960r/min。 二、传动系统的运动和动力参数计算 1、分配各级传动比 总传动比06.9 nnima 查[2]表 16-1-3,推荐aii25.01 ,且31 i, 得26.21 i,03.42 i 同 步 转 速 为1000r/min 确定电机Y系列三相异步电动机,型号为 Y132M2-6,额定功率 5.5kW,满载转速mn960r/min 26.21 i,03.42 i 3 2、由传动比分配结果计算轴速innm 各轴输入功率dPP  各轴输入转矩nPT9550 将计算结果列在下表 轴号 功率P/kW 转矩T/(mN ) 转速n/(r/min) 电机轴 4.63 46.06 960 I 轴 4.61 45.86 960 II 轴 4.38 98.42 425 III 轴 4.17 379.27 105 工作机轴 4.07 370.18 105 三、传动...
