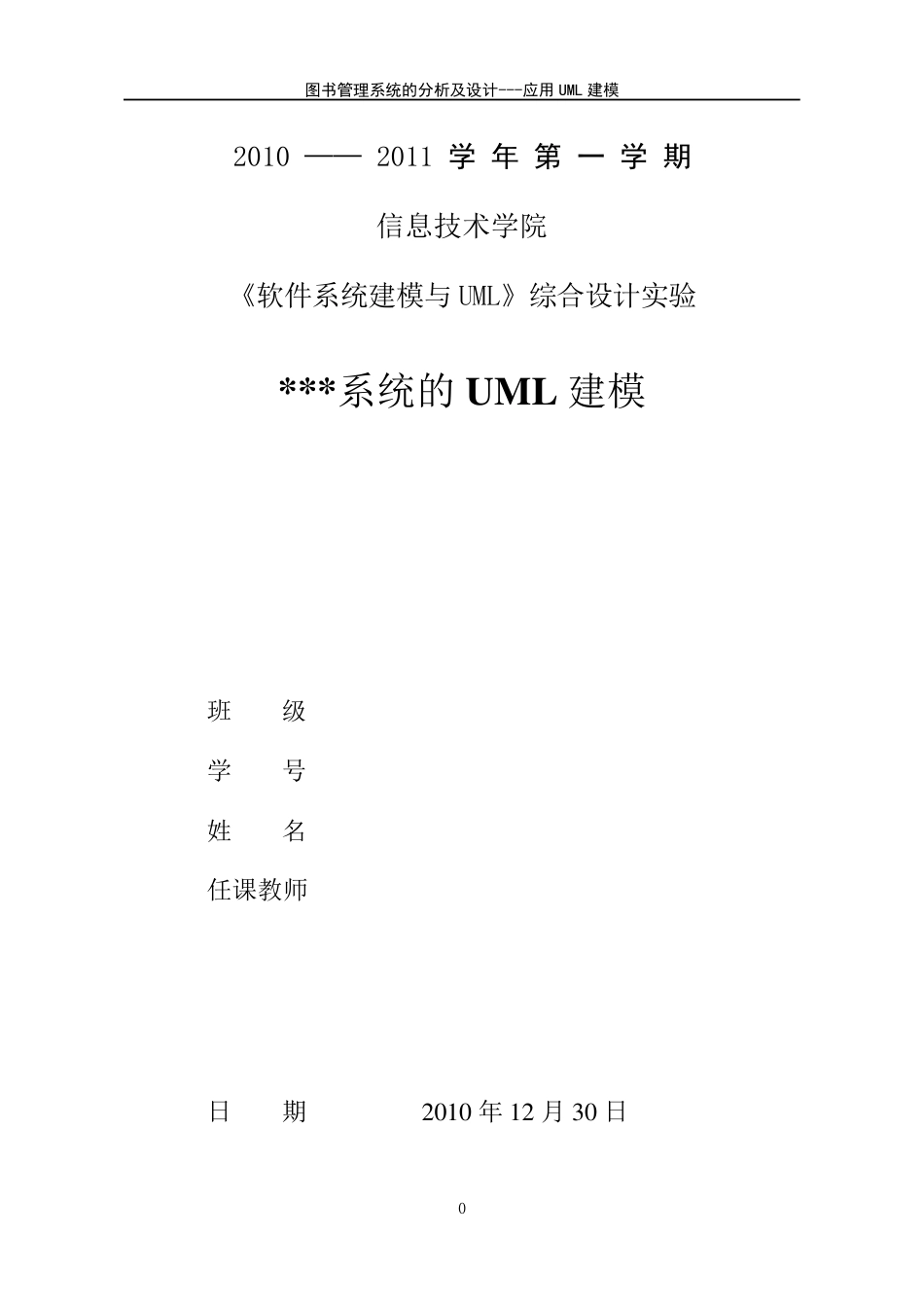

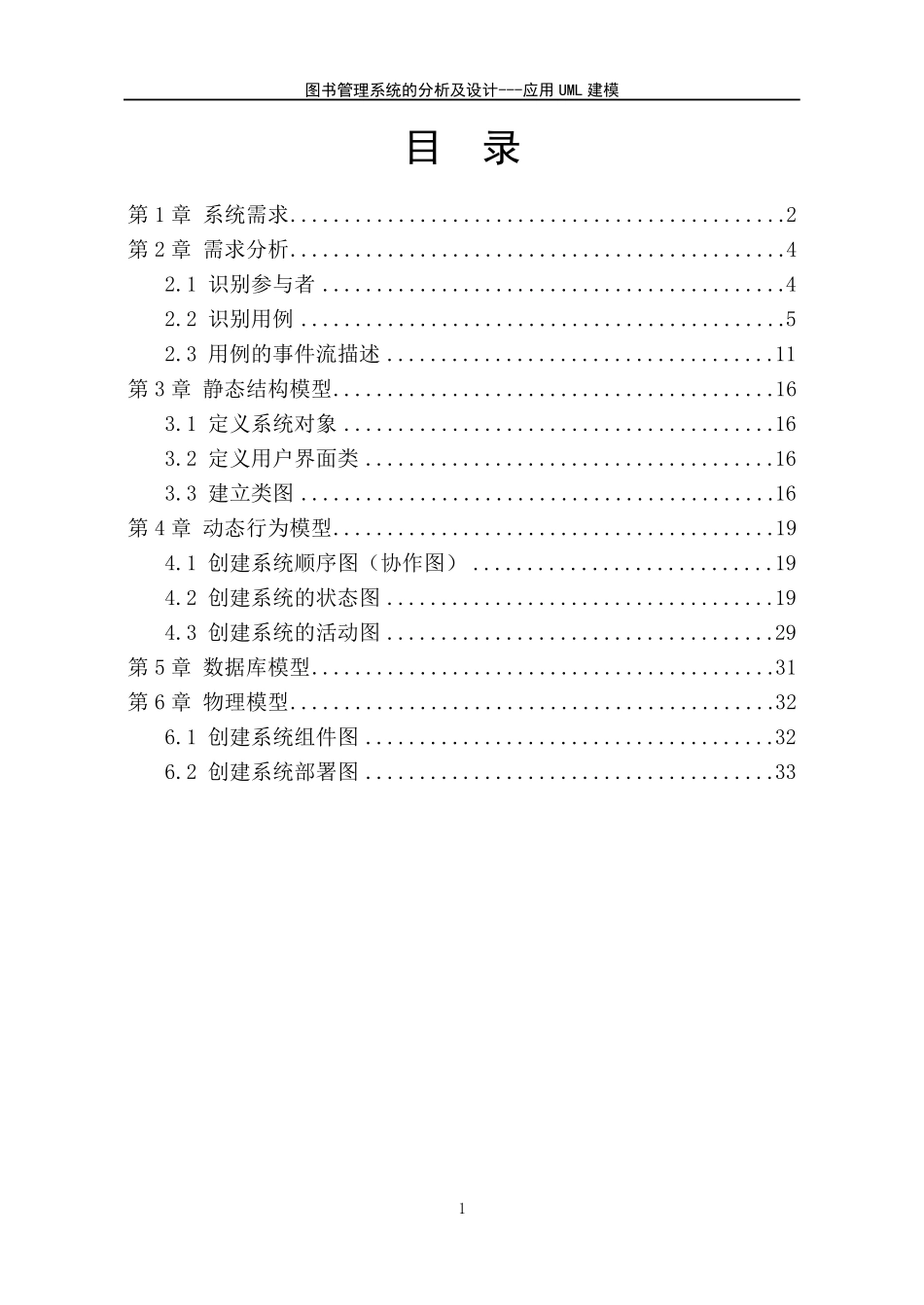

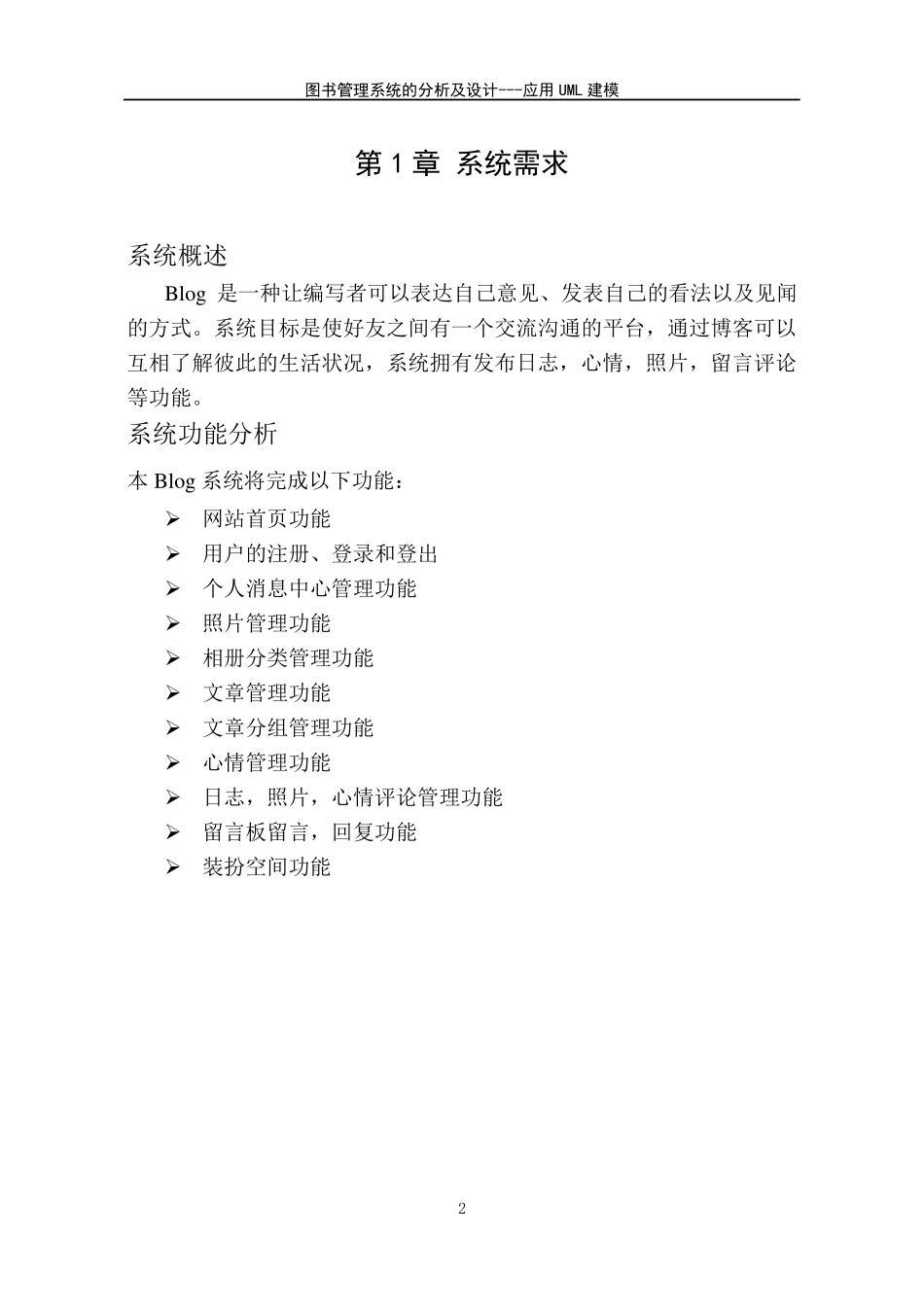

图书管理系统的分析及设计---应用UML 建模 0 2010 —— 2011 学 年 第 一 学 期 信息技术学院 《软件系统建模与 UML》综合设计实验 ***系统的 UML 建模 班 级 学 号 姓 名 任课教师 日 期 2 0 1 0 年 1 2 月 3 0 日 图书管理系统的分析及设计---应用 UML 建模 1 目 录 第1 章 系统需求 .............................................. 2 第2 章 需求分析 .............................................. 4 2.1 识别参与者 ........................................... 4 2.2 识别用例 ............................................. 5 2.3 用例的事件流描述 .................................... 11 第3 章 静态结构模型 ......................................... 16 3.1 定义系统对象 ........................................ 16 3.2 定义用户界面类 ...................................... 16 3.3 建立类图 ............................................ 16 第4 章 动态行为模型 ......................................... 19 4.1 创建系统顺序图（协作图） ............................ 19 4.2 创建系统的状态图 .................................... 19 4.3 创建系统的活动图 .................................... 29 第5 章 数据库模型 ........................................... 31 第6 章 物理模型 ............................................. 32 6.1 创建系统组件图 ...................................... 32 6.2 创建系统部署图 ...................................... 33 图书管理系统的分析及设计---应用 UML 建模 2 第 1 章 系统需求 系统概述 Blo g 是一种让编写者可以表达自己意见、发表自己的看法以及见闻的方式。系统目标是使好友之间有一个交流沟通的平台，通过博客可以互相了解彼此的生活状况，系统拥有发布日志，心情，照片，留言评论等功能。 系统功能分析 本 Blo g 系统将完成以下功能： ➢ 网站首页功能 ➢ 用户的注册、登录和登出 ➢ 个人消息中心管理功能 ➢ 照片管理功能 ➢ 相册分类管理功能 ➢ 文章管理功能 ➢ 文章分组管理功能 ➢ 心情管理功能 ➢ 日志，照片，心情评论管理功能 ➢ 留言板留言，回复功能 ➢ 装扮空间功能...
