中低压管道焊接VIP专享

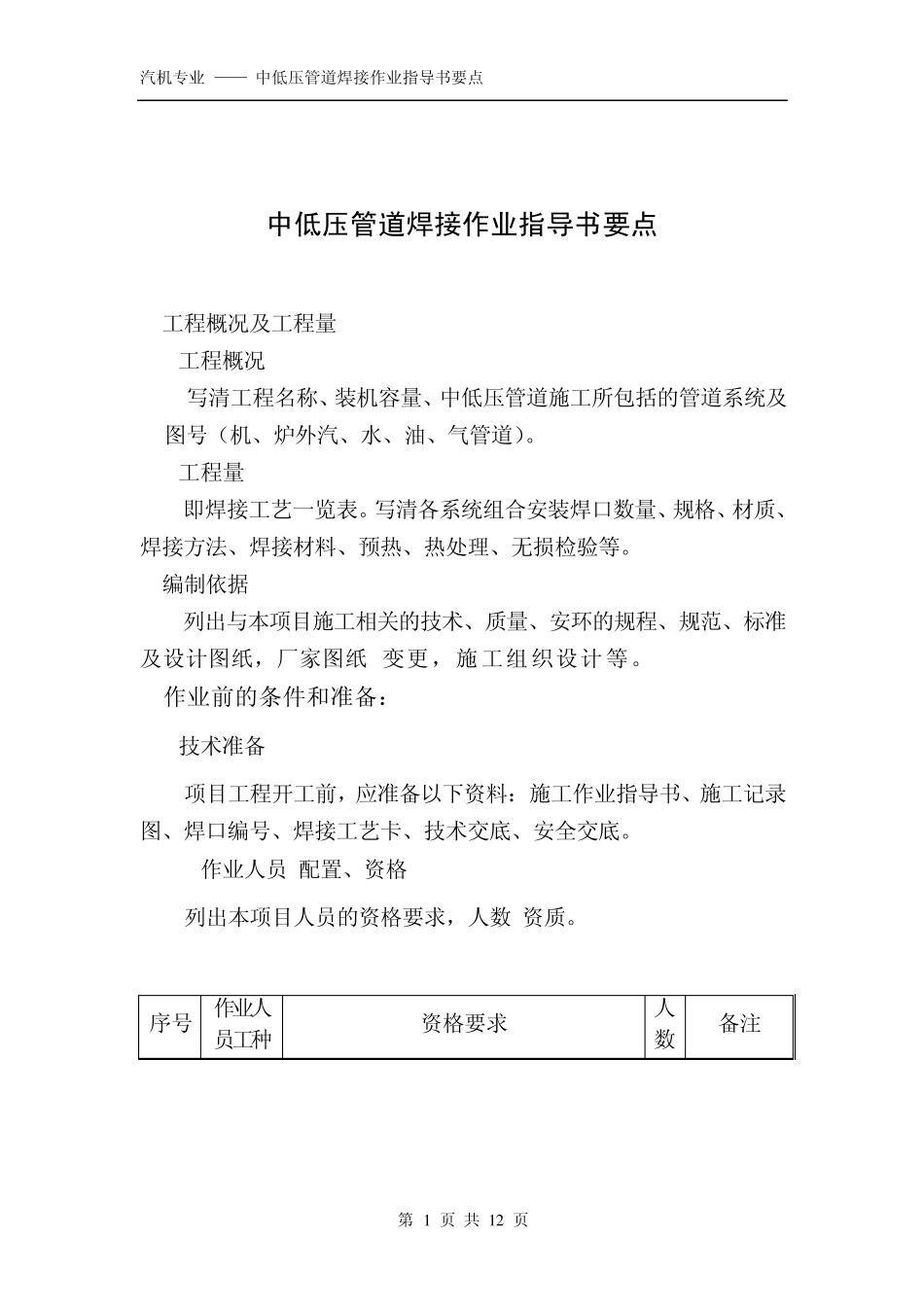

汽机专业 —— 中低压管道焊接作业指导书要点 第 1 页 共 1 2 页 中低压管道焊接作业指导书要点 1.工程概况及工程量 1.1工程概况 写清工程名称、装机容量、中低压管道施工所包括的管道系统及图号（机、炉外汽、水、油、气管道）。 1.2工程量 即焊接工艺一览表。写清各系统组合安装焊口数量、规格、材质、焊接方法、焊接材料、预热、热处理、无损检验等。 2.编制依据 列出与本项目施工相关的技术、质量、安环的规程、规范、标准及设计图纸，厂家图纸,变更，施 工组 织设计 等。 3.作业前的条件和准备： 3.1技术准备 项目工程开工前，应准备以下资料：施工作业指导书、施工记录图、焊口编号、焊接工艺卡、技术交底、安全交底。 3.2.1作业人员(配置、资格) 列出本项目人员的资格要求，人数,资质。 序号 作业人 员工种 资格要求 人数 备注 汽机专业 —— 中低压管道焊接作业指导书要点 第 2 页 共 1 2 页 1 技术员 能够审清本项目施工图纸，领会设计思想，掌握施工工艺，熟悉施工质量和安环要求。 1 助工 2 班组长 熟悉本项目施工的工艺流程，能有效组织好施工人员按照作业指导书的要求施工，熟悉施工质量和安环要求。 1 高级工 3 焊工 掌握焊接工艺及相关要求 16 持证 5 安全员 具有现场工作经验，熟悉安全管理规定，有安全员上岗证书 。 1 持证或接受相关 培训 6 质量员 掌握本项目质量验收规范，懂得施工工艺，严把质量关 1 持证 3.2.2作业活动中的组织分工和人员职责： 列出负责本项目焊接人员的岗位名称和职责,应包括技术员,班组长,作业人员,质量员和安全员. 序号 岗位名称 职责分工和权限 3.3作业机具（包括配置、等级、精度等） 列出本项目所需焊接施工机具和仪器仪表的规格型号，精度和数量。 序号 工机具/仪器仪表名称 规格/型号 精度 数量 备注 3.4材料 焊条、焊丝供货及时，到达现场时要严格检查材质证明书及出厂日期，合格后方可进入库存。焊条、焊丝存放于干燥、通风良好、温汽机专业 —— 中低压管道焊接作业指导书要点 第 3 页 共 1 2 页 度大于 5℃，且相对湿度小于 60% 的库房内。存放时间超过一年并且对其质量发生怀疑时，必须重新作出鉴定，合格后方可使用。按照图纸设计要求选用焊条、焊丝。采用的焊条、焊丝必须有出厂合格证，并且焊芯无锈斑，药皮无脱落，没有偏芯。按照要求进行烘烤后，药皮也无脱落。焊条使用前按其说明书...
