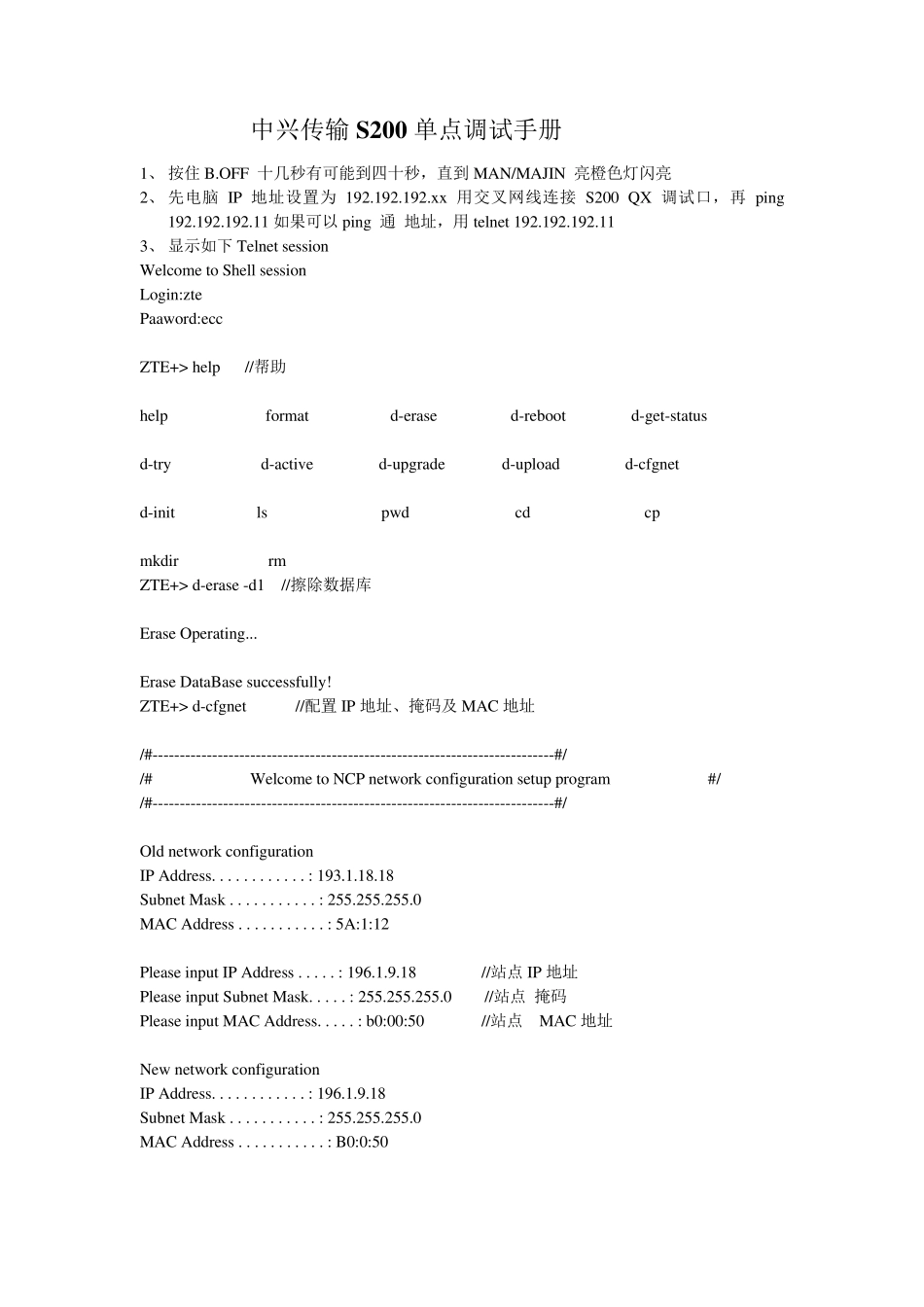

中兴传输S200单点调试手册

中兴传输S200 单点调试手册 1、 按住 B.OFF 十几秒有可能到四十秒，直到 MAN/MAJIN 亮橙色灯闪亮 2、 先电脑 IP 地址设置为 192.192.192.xx 用交叉网线连接 S200 QX 调试口，再 ping 192.192.192.11 如果可以 ping 通 地址，用 telnet 192.192.192.11 3、 显示如下 Telnet session Welcome to Shell session Login:zte Paaword:ecc ZTE+> help //帮助 help format d-erase d-reboot d-get-status d-try d-active d-upgrade d-upload d-cfgnet d-init ls pwd cd cp mkdir rm ZTE+> d-erase -d1 //擦除数据库 Erase Operating... Erase DataBase successfully! ZTE+> d-cfgnet //配置 IP 地址、掩码及 MAC 地址 /#--------------------------------------------------------------------------#/ /# Welcome to NCP network configuration setup program #/ /#--------------------------------------------------------------------------#/ Old network configuration IP Address. . . . . . . . . . . . : 193.1.18.18 Subnet Mask . . . . . . . . . . . : 255.255.255.0 MAC Address . . . . . . . . . . . : 5A:1:12 Please input IP Address . . . . . : 196.1.9.18 //站点IP 地址 Please input Subnet Mask. . . . . : 255.255.255.0 //站点 掩码 Please input MAC Address. . . . . : b0:00:50 //站点 MAC 地址 New network configuration IP Address. . . . . . . . . . . . : 196.1.9.18 Subnet Mask . . . . . . . . . . . : 255.255.255.0 MAC Address . . . . . . . . . . . : B0:0:50 Do you want to save new network configuration? This will take you a few minutes,are you sure? Yes[Y]/No[N] : y Successful! Please REBOOT to enable it. ZTE+> d-cfgnet –s //查看配置好的IP 地址、掩码及 MAC 地址 IP Address. . . . . . . . . . . . : 196.1.9.18 Subnet Mask . . . . . . . . . . . : 255.255.255.0 MAC Address . . . . . . . . . . . : B0:0:50 ZTE+>d-reboot //重启设备 4、 打开网管服务器，登入网管用户名为 root 密码 为空 5、创建网元（首先需要设置电脑的IP 地址和站点的IP 地址是同一个网段，如上举例站点IP 为 196.1.9.18 电脑 IP 应设置为 196.1.9.xx） 6、配置网元名称、网元 ID 选者设备类型 7、配置 IP 地址 8、增加子架，确定，在应用 9 、右键点击网元，选者 在线/离线 选在线 10、选者 p in g ，如可以 p in g 通且网元变绿色后，选者系统---NCP 数据管理---数据库下载 11、 12、 数据库下载完以后，设备 NCP 板自动重启，估计需要 3-5 分钟。 13、选者自动发现单板，电源板要按照实际添加。PW C 220V/ PWA -48V/PW B 24V 1 4 、查看相应单板的告警是否正常。
