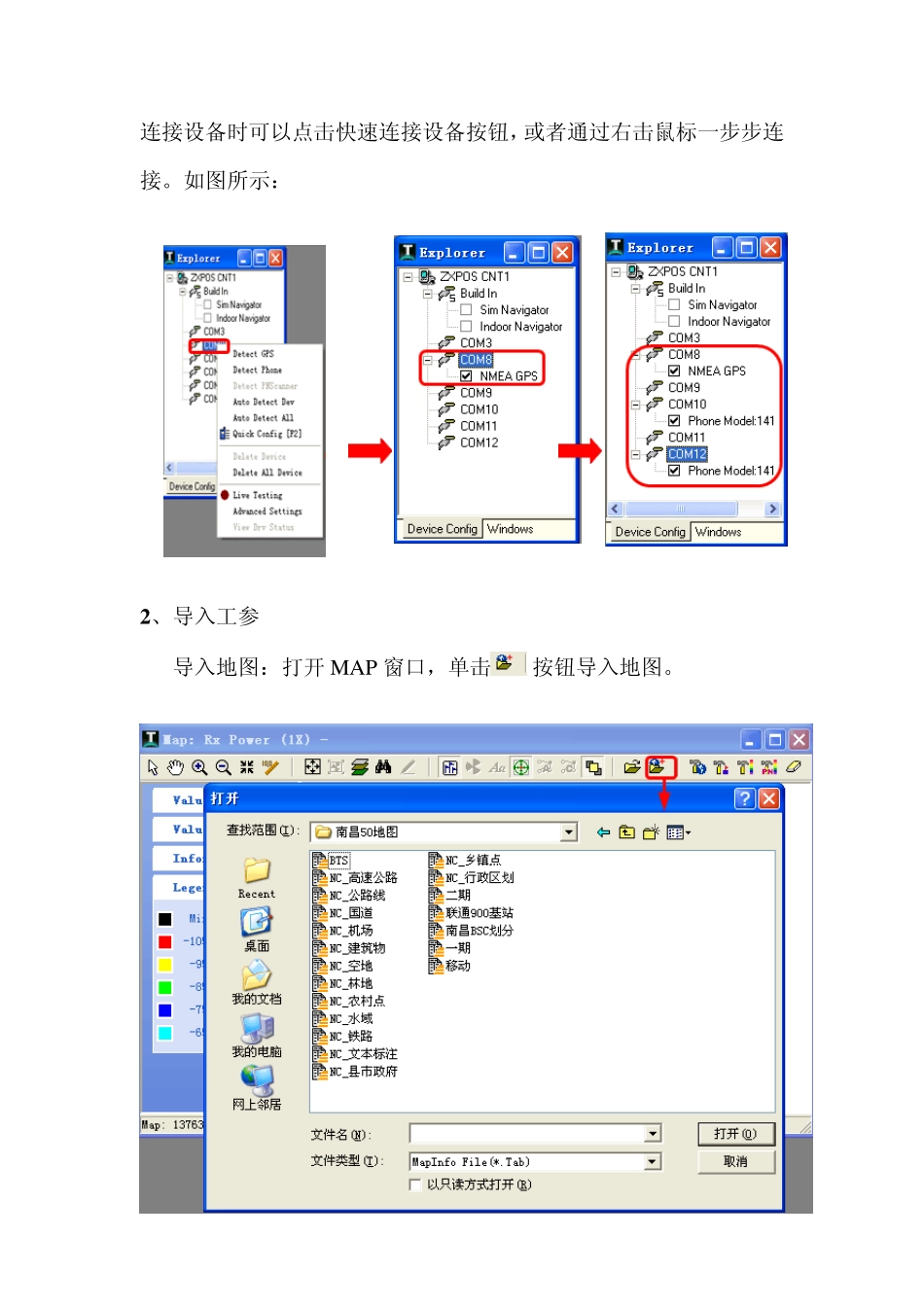

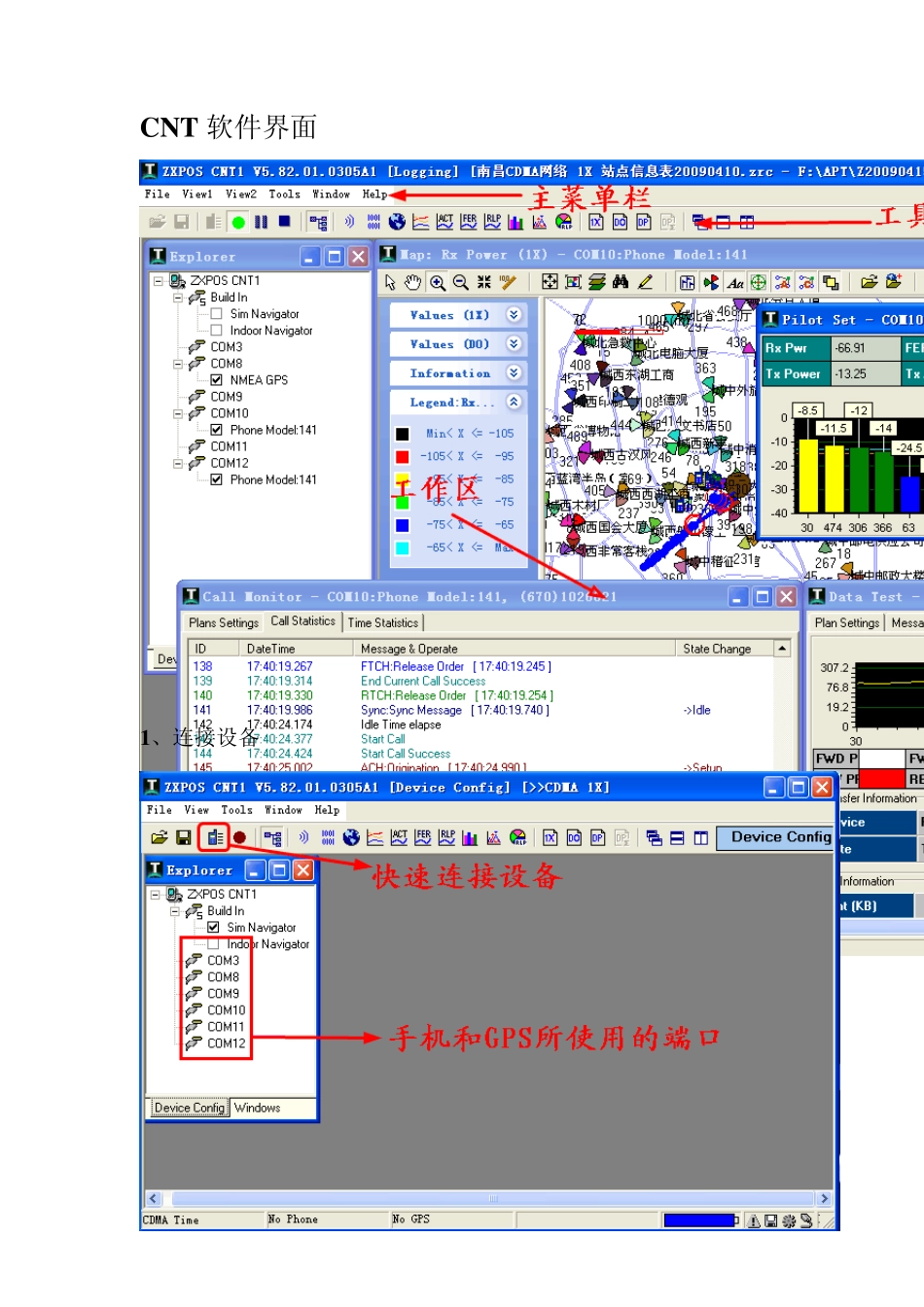

一、 ZXPOS CNT1测试软件的安装 (注：使用软件版本为 CNT1 V5.82.01.0305A1) 1 、软件的安装 首先双击安装文件，按照安装提示一步步安装完成。为升级到 5 .8 2 版本，还需拷贝 5 .8 1 升级补丁文件到软件安装路径下。 2 、插件 MapX 4 .5 1 的安装 软件安装完成后，还需安装地图插件 MapX 4 .5 1 ，直接双击 SETUP 安装文件即可。 二、 CNT软件的操作 CNT 软件界面 1、连接设备 连接设备时可以点击快速连接设备按钮，或者通过右击鼠标一步步连接。如图所示： 2 、导入工参 导入地图：打开 MAP窗口，单击按钮导入地图。 导入基站数据库：在“File”菜单下选择“Load Cellsite File” 也可以在MAP 窗口单击按钮导入基站数据库。 3、设置模板 在 Call Monitor 窗口直接输入测试要求的情况。 语音测试模板设置： FTP 测试模板设置： 4 、保存数据及调用测试计划开始测试 连接设备后，首先在工具栏中单击按钮，接着单击 按钮 点击按钮，指定测试数据名称后开始测试。(注：测试数据默认采用“日期—时分秒”格式，用户可重新指定) 保存数据 调用测试计划开始测试 5 、测试信息显示：(注：测试过程中测试数据各窗口即时刷新) 6 、测试结束： 选择 Call Monitor 窗口中的按钮，Data Test 窗口中的按钮终止对测试计划的调用。 最后点击工具栏中的 StopLogging 按钮，接着点击 Stop Liv ing Test 按钮，结束测试。 图示： StopLogging 按钮 StopLiv ingTest 按钮 7、测试数据分析： 案例分析 1 南昌项目 CDMA 网络评估测试中南昌大桥附近某一路段出现掉话 通过 CNT 软件分析如下： 首先将 DT 保存的 APT 格式的数据文件导入，进行测试时的状态回放。然后通过观察 MAP 窗口、Pilot Set 窗口、Lay er3 Message 窗口进行分析。 导入数据后的软件界面 在工具栏中单击按钮 点击显示出掉话点，然后通过工具栏 中的按钮找到掉话前后的MS 的位置，从Lay er3 Message 窗口中的信令结合Pilot Set 窗口中网络参数的变化分析出掉话的原因并提出初步建议。 Aggregate EC/IO 截图： Pilot Set截图： 『问题描述』 ：如上图掉话区域内，掉话前该点RX POWER =-71.91dBm，Aggregate EC/IO=-17 dB、TX POWER =9dBm、 FFER 不断升高，最终达 100%而掉话。 『问题分析』 ：由 PSMM 信令消息可知，该路段激活集内出现 PN168、PN291、PN147、PN237、PN18 多路导频，且导频强度均在-15db 左右，该路段导频污染严重。 『建议』 ：1.下压中医学院科技学院 1 扇区（PN18）、新建起蒙幼儿园 S2(PN237)天线下倾角。 2.检查中医学院科技学院 1、3 扇区是否接反。 3.增加长凌乡镇企业城基站 2 扇区发射功率。
