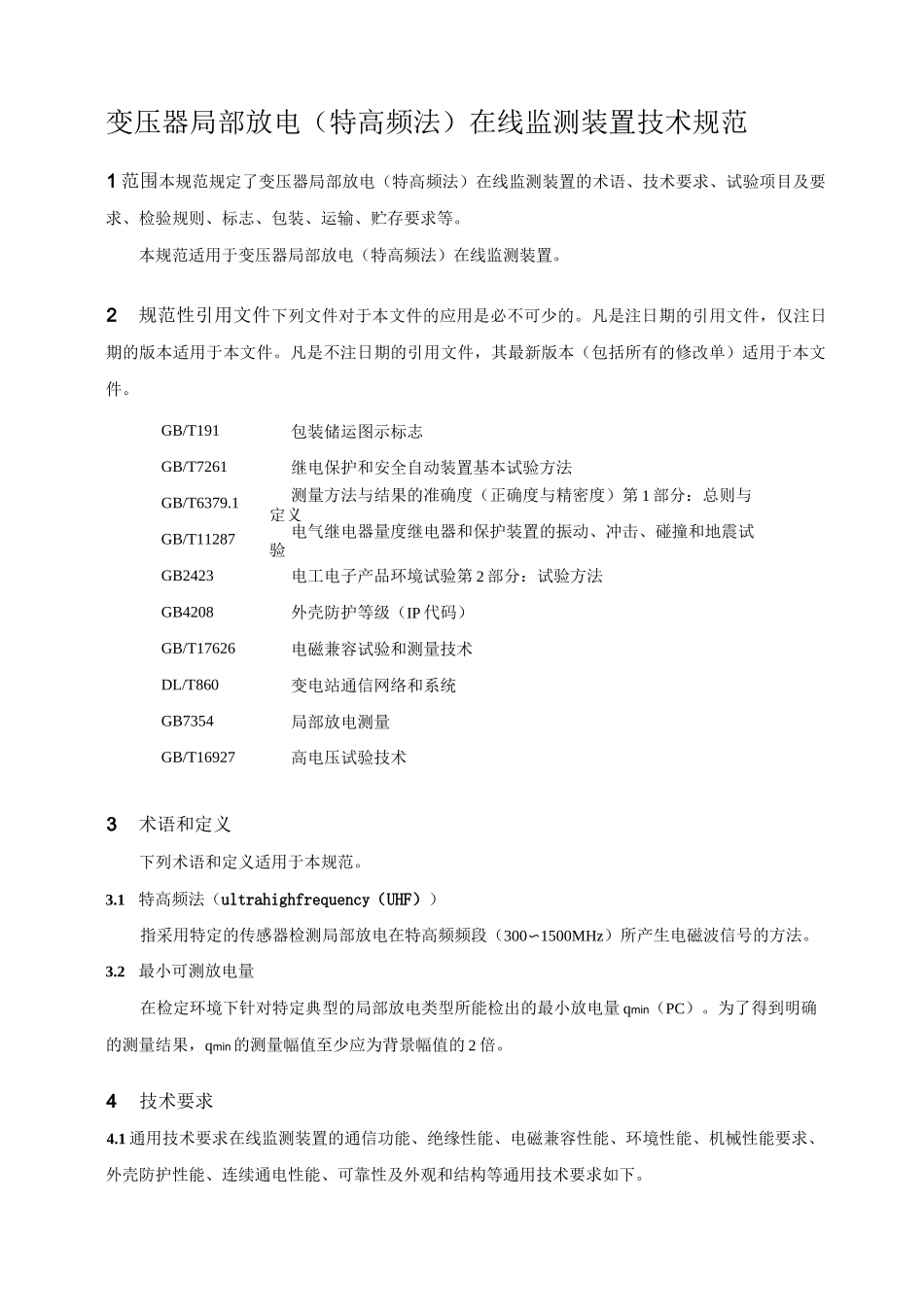

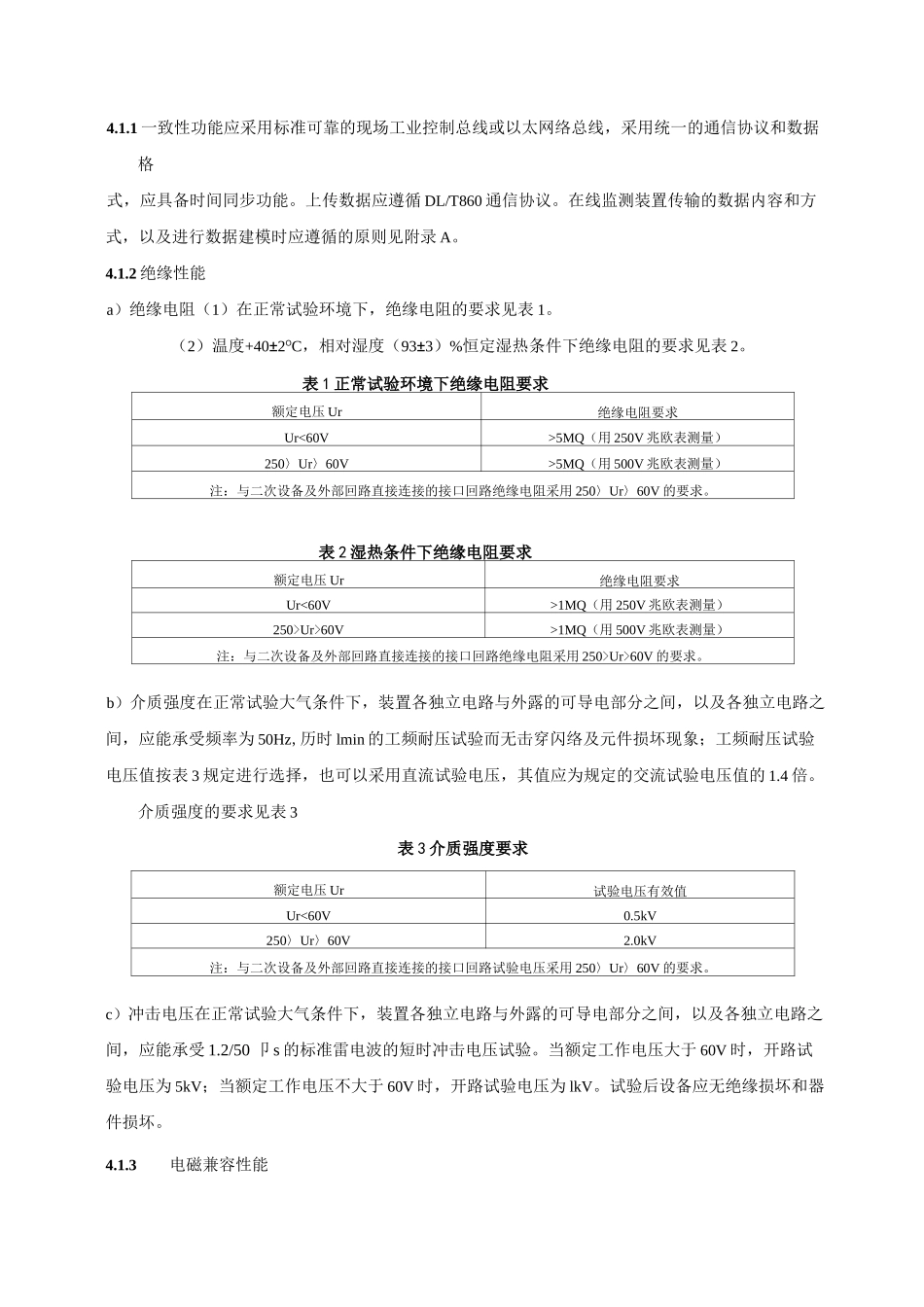

变压器局部放电（特高频法）在线监测装置技术规范1 范围本规范规定了变压器局部放电（特高频法）在线监测装置的术语、技术要求、试验项目及要求、检验规则、标志、包装、运输、贮存要求等。本规范适用于变压器局部放电（特高频法）在线监测装置。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T7261继电保护和安全自动装置基本试验方法GB/T6379.1测量方法与结果的准确度（正确度与精密度）第 1 部分：总则与定义GB/T11287电气继电器量度继电器和保护装置的振动、冲击、碰撞和地震试验GB2423电工电子产品环境试验第 2 部分：试验方法GB4208外壳防护等级（IP 代码）GB/T17626电磁兼容试验和测量技术DL/T860变电站通信网络和系统GB7354局部放电测量GB/T16927高电压试验技术3术语和定义下列术语和定义适用于本规范。3.1特高频法（ultrahighfrequency（UHF））指采用特定的传感器检测局部放电在特高频频段（300〜1500MHz）所产生电磁波信号的方法。3.2最小可测放电量在检定环境下针对特定典型的局部放电类型所能检出的最小放电量 qmin（PC）。为了得到明确的测量结果，qmin的测量幅值至少应为背景幅值的 2 倍。4技术要求4.1 通用技术要求在线监测装置的通信功能、绝缘性能、电磁兼容性能、环境性能、机械性能要求、外壳防护性能、连续通电性能、可靠性及外观和结构等通用技术要求如下。4.1.1 一致性功能应采用标准可靠的现场工业控制总线或以太网络总线，采用统一的通信协议和数据格式，应具备时间同步功能。上传数据应遵循 DL/T860 通信协议。在线监测装置传输的数据内容和方式，以及进行数据建模时应遵循的原则见附录 A。4.1.2 绝缘性能a）绝缘电阻（1）在正常试验环境下，绝缘电阻的要求见表 1。（2）温度+40±2OC，相对湿度（93±3）%恒定湿热条件下绝缘电阻的要求见表 2。表 1 正常试验环境下绝缘电阻要求额定电压 Ur绝缘电阻要求Ur<60V>5MQ（用 250V 兆欧表测量）250〉Ur〉60V>5MQ（用 500V 兆欧表测量）注：与二次设备及外部回路直接连接的接口回路绝缘电阻采用 250〉Ur〉60V 的要求。表 2 湿热条件下绝缘电阻要求额定电压 Ur绝缘电阻要求Ur<60V>1MQ（用 250V 兆欧表测量）250>Ur>60V>1MQ（用 500V 兆欧表测量）注：与二次设备及外部回路直接连接...
