变压器保护装置检验作业指导书

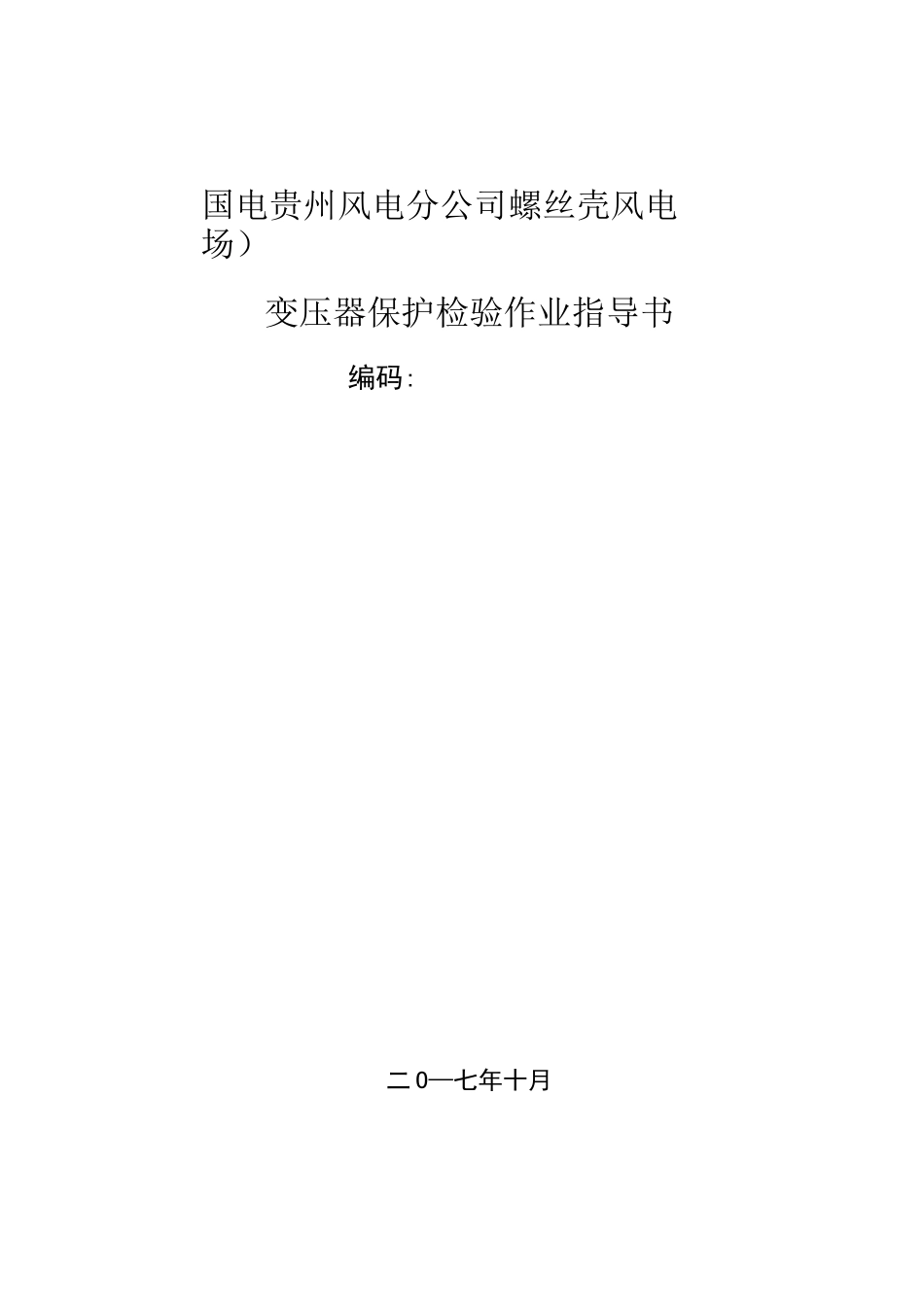

变压器保护装置检验作业指导书_第1页
1/20

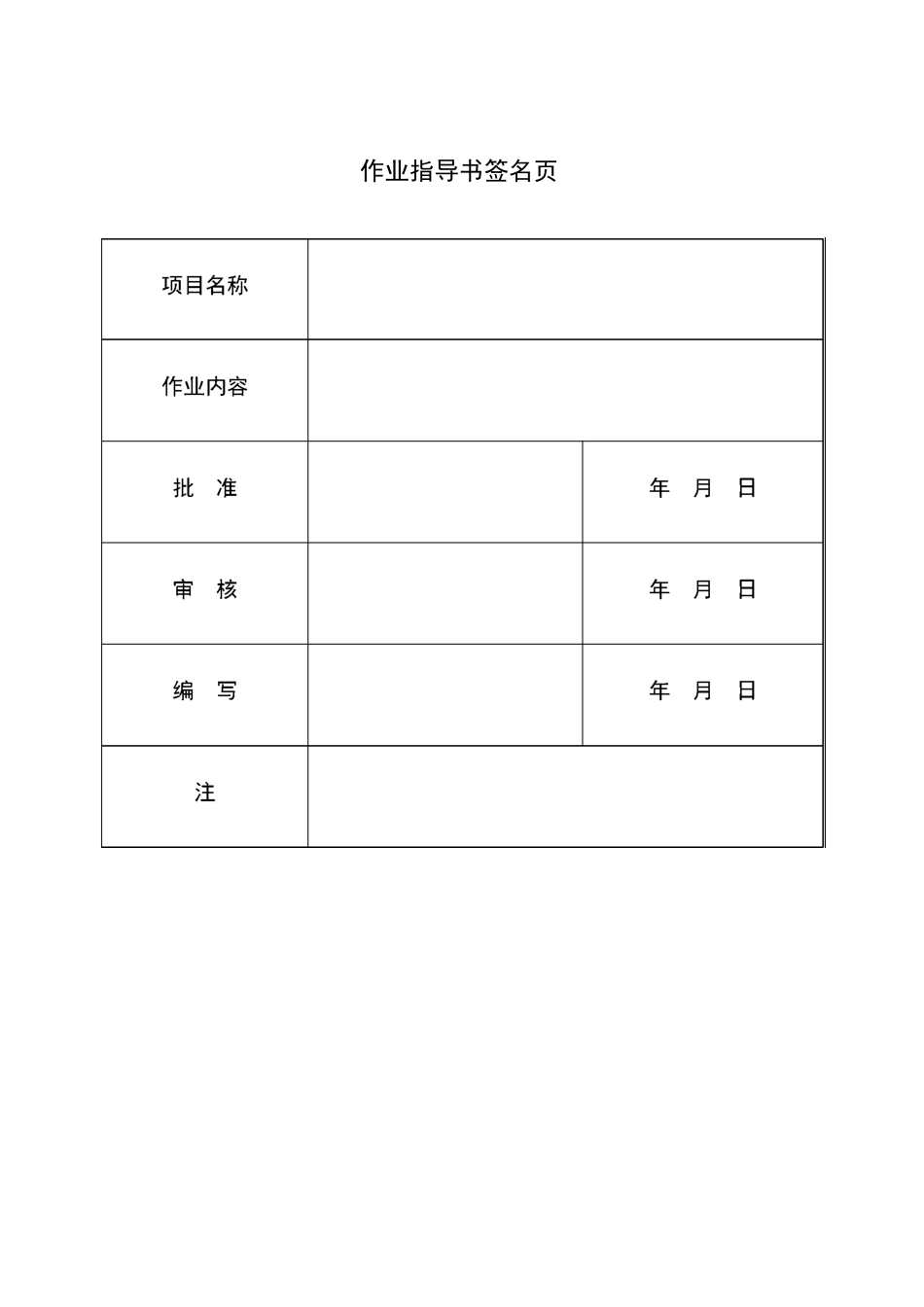

变压器保护装置检验作业指导书_第2页
2/20
变压器保护装置检验作业指导书_第3页
3/20
国电贵州风电分公司螺丝壳风电场)变压器保护检验作业指导书编码:二 O—七年十月作业指导书签名页目录1.适用范围 12.编写依据 13. 作业流程 2作业(工序)流程图 24. 安全风险辨析与预控 35. 作业准备 4人员配备 4工器具及仪器仪表配置 46. 作业方法 4作业条件检查 4通电前检查:4绝缘检查 5通电检查 5保护装置校验 5整组传动试验:7二次回路试验 8受电前检查:8带负荷测试 8质量控制措施及检验标准 8质量控制措施 8检验标准 9验收记录 9调试记录 9一、主变差动保护装置调试记录 9二、主变高后备保护装置调试记录 12三、主变低后备保护装置调试记录 15四、主变本体保护装置调试记录 17适用范围本作业指导书适应于国电贵州风电分公司螺丝壳风电场 110kV 变压器微机保护装置的调试作业。编写依据表引用标准及规范名称序号标准及规范名称颁发机构《继电保护及电网安全自动装置检验规程》中华人民共和国国家发展和改革委员会《继电保护及安全自动装置技术规程》中华人民共和国国家标准化委员会《继电保护及安全自动装置检验条例》中国南方电网《继电保护及安全自动装置基本试验方法》中华人民共和国国家质量监督检验检疫总局《防止电力生产重大事故的二十五项重点要求》国家电网公司《中国国电集团二十五项重点反事故措施》中国国电集团公司作业流程作业(工序)流程图图变压器保护作业流程图安全风险辨析与预控表 4-1 安全风险辨析及预控措施检查表序号危险点预控措施检查结果安全措施不完善误入其它非试验设备坚持工作票及监护制度试验人员技术不熟练,损坏设备检查试验人员资质仪器设备不合格,造成校验错误仪器必须在检定有效期内试验电源与现场不一致造成保护装置损坏试验前用万用表测量试验电源电压及装置电源电压装置未接地检查装置接地情况回路及装置绝缘损坏引起开关误跳分别检查各回路的绝缘保护装置交直流回路与其它回路的不正确联接造成保护装置损坏分析隔离相关回路保护绝缘电阻及介质强度检测,忘拔保护弱电插件造成保护插件损坏检测前拔出保护弱电插件检验过程中,误加入电流电压烧坏保护装置按要求加电流和电压带电插拔保护插件,损坏保护插件插拔保护插件前先关掉保护装置电源短路和开路及接地不符合要求造成设备故障严格检查并做好记录电流回路检查误通入其它间隔分组通流且需在加入和退出时分别测量直流接地或父直流短路试验时需解开的连线需做好标识并用结缘胶布包扎传动试验造成设备及人员伤害现场...
