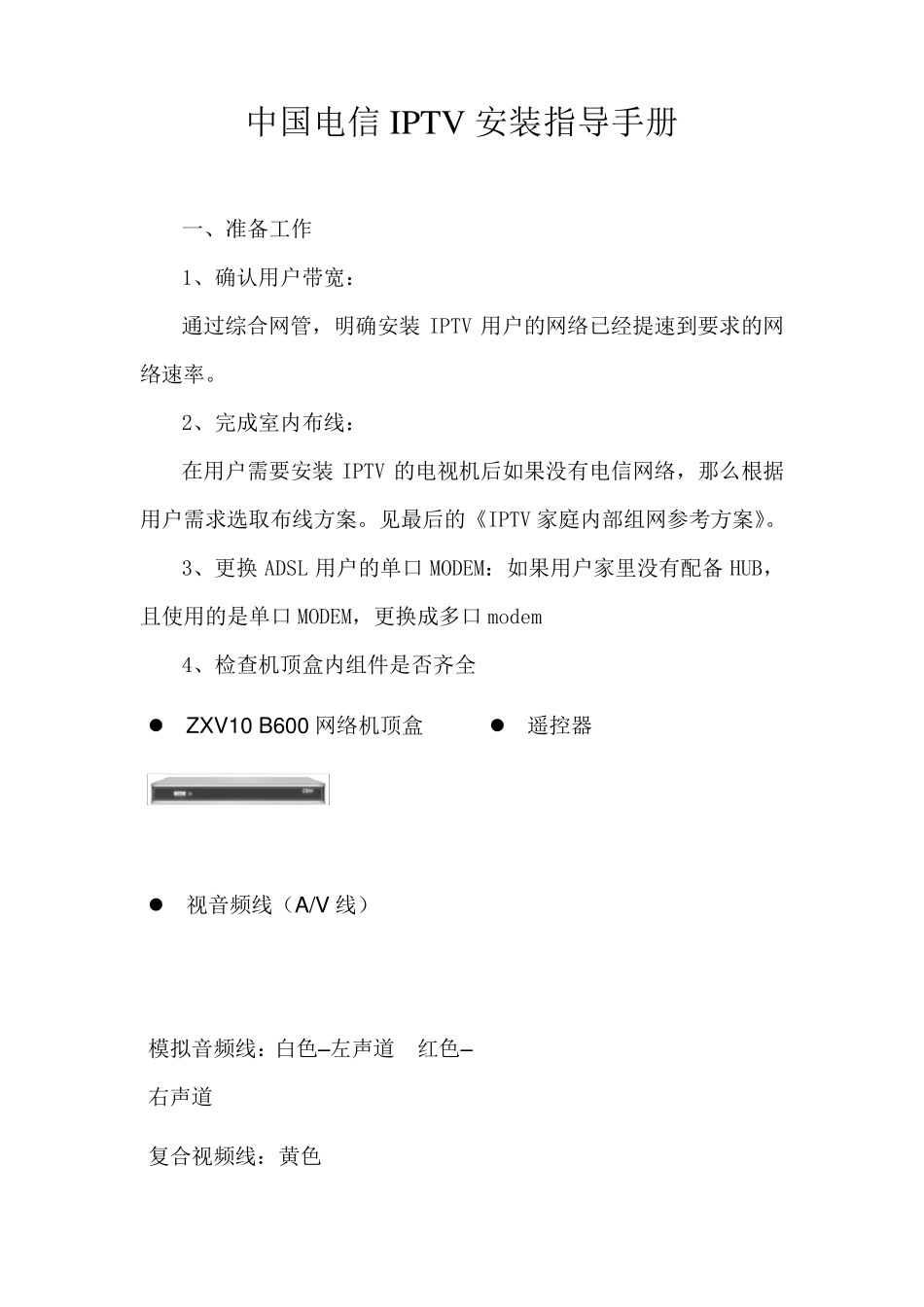

中国电信IPTV 安装指导手册 一、准备工作 1、确认用户带宽： 通过综合网管，明确安装IPTV 用户的网络已经提速到要求的网络速率。 2、完成室内布线： 在用户需要安装IPTV 的电视机后如果没有电信网络，那么根据用户需求选取布线方案。见最后的《IPTV 家庭内部组网参考方案》。 3、更换 ADSL 用户的单口 MODEM：如果用户家里没有配备 HUB，且使用的是单口 MODEM，更换成多口 modem 4、检查机顶盒内组件是否齐全  ZXV10 B600 网络机顶盒  遥控器  视音频线（A/V 线） 模拟音频线：白色–左声道 红色–右声道 复合视频线：黄色  S 端子线（视频线，选配）  用户手册  网线 直通网线  其他 两节电池、保修卡、合格证、装箱清单 二 IPTV 机顶盒的安装 在网络连接和电视连接的过程中，设备间的连线不分先后次序，但请注意以下几项内容： a． 在连接之前，请仔细阅读本节内容。 b． 首先将需连接的各个设备的电源关闭。为防止意外发生，建议同时断开电源连接。 c． 在连接过程中，保证所有的连接正确、可靠。 d． 建议最后连接各设备的电源线，并在确定所有连接正确、可靠的前提下，打开各设备的电源开关。 开机顺序为：先打开电视机，最后打开机顶盒。 关机顺序与开机顺序相反。 1、网络连接 常见的机顶盒网络连接方式，有下面 3 种，请用户根据实际情况，参照下面的连接示意图连接机顶盒及相应设备。 仅机顶盒上网 电脑不上网，线路上只有机顶盒使用 iptv 的帐号拨号上网，网络连接如图 1 所示。 电话插座电话线网线ZXV10 B600电视机视音频线WAN接口ADSL Modem 图 1 网络连接方式 1 电脑、机顶盒同时上网 电脑可使用 ADSL 的帐号拨号上网，机顶盒使用 iptv 的帐号拨号上网，网络连接如图 2、图 3 所示。 电话插座电话线网线ADSL Modem网络集线器(HUB)ZXV10 B600电脑电视机网线网线视音频线WAN接口 图 2 网络连接方式 2（使用 HUB） 电话插座电话线多口ADSL ModemZXV10 B600电脑电视机网线网线视音频线WAN接口 图3 网络连接方式3（使用多口ADSL Modem） 2、电视机的连接 机顶盒与电视机的连接，主要指视频线、音频线的连接，请根据您已有的视音频设备（如电视机、音响等）的接口资源，参照下面的图表，选择一种最佳的接线方式。 音频接口资源 视频接口资源 S 端子输入 复合视频输入 模拟音频输入 参考图4-5 参考图4-6 同轴数字...
